خلاصه مقاله:با تکامل سیستمهای نمایشگر صنعتی، مهندسان اغلب با یک چالش عملی مواجه میشوند: اتصال منابع سیگنال LVDS مدرن با پنلهای LCD TFT که هنوز به رابطهای TTL/RGB متکی هستند. راتابلوی تبدیل سیگنال LVDS به TTLازSKY-TDMیک پل عملی بین این دو فناوری نمایشگر فراهم می کند و به سازندگان تجهیزات کمک می کند تا از پنل های LCD موجود استفاده مجدد کنند و در عین حال هزینه های طراحی مجدد، زمان توسعه و پیچیدگی یکپارچه سازی را کاهش می دهند. با طراحی PCB درجه صنعتی، انتقال سیگنال پایدار، رانندگی با نور پس زمینه LED یکپارچه، VCOM قابل تنظیم و پشتیبانی سفارشی سازی، این نوع برد تبدیل برای HMI های صنعتی، تجهیزات پزشکی، سیستم های تعبیه شده، تجهیزات حمل و نقل و سایر کاربردهای نمایش مناسب است.

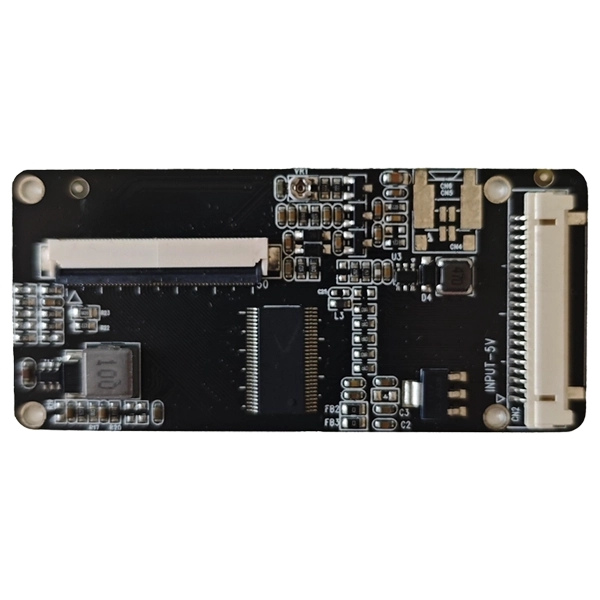

یکتابلوی تبدیل سیگنال LVDS به TTLیک مدار رابط نمایشگر است که برای تبدیل سیگنال های نمایش دیفرانسیل LVDS به سیگنال های موازی TTL/RGB مورد نیاز پنل های TFT LCD سازگار طراحی شده است. این عملکرد زمانی اهمیت بیشتری پیدا میکند که یک کامپیوتر صنعتی، کنترلکننده تعبیهشده، یا منبع نمایشگر خروجی LVDS ارائه میدهد در حالی که پنل LCD انتخابشده از رابط TTL/RGB استفاده میکند.
مهندسان می توانند به جای جایگزینی یک پنل LCD مناسب یا طراحی مجدد کل سیستم کنترل، یک برد تبدیل بین منبع سیگنال و نمایشگر معرفی کنند. این رویکرد می تواند به ویژه برای ارتقاء تجهیزات قدیمی، نمایشگرهای صنعتی سفارشی شده، و پروژه هایی که در آن موجودی LCD موجود باید در حال استفاده باقی بماند، ارزشمند باشد.
راه حل SKY-TDM حول محور یکپارچه سازی صفحه نمایش صنعتی طراحی شده است. پیکربندی استاندارد از یک پشتیبانی می کندورودی LVDS 8 بیتیو الفخروجی 50 پین TTL/RGB LCDبا منبع ورودی 5 ولت، درایور LED یکپارچه، تنظیم VCOM و محدوده دمای عملیاتی-20 تا +70 درجه سانتی گراد.
رابط های نمایش همیشه قابل تعویض نیستند. LVDS و TTL/RGB از روشهای مختلفی برای انتقال دادههای تصویر استفاده میکنند، به این معنی که وقتی منبع و پنل LCD از معماریهای رابط متفاوتی استفاده میکنند، معمولاً اتصال مستقیم امکانپذیر نیست.
این چندین چالش را برای تولید کنندگان تجهیزات OEM ایجاد می کند:
یک برد تبدیل که به درستی مهندسی شده باشد، عدم تطابق رابط را برطرف می کند و در عین حال بقیه معماری صفحه نمایش را نسبتاً بدون تغییر نگه می دارد. برای سازندگانی که تجهیزات قدیمی را ارتقا می دهند، این می تواند مسیر کارآمدتری نسبت به طراحی مجدد سیستم نمایش کامل ارائه دهد.
یکپارچگی سیگنال یکی از مهمترین عوامل در تبدیل صفحه نمایش است. مسیریابی دیفرانسیل بهینه به کاهش اعوجاج سیگنال کمک می کند و از انتقال تصویر پایدار بین منبع LVDS و مدار تبدیل پشتیبانی می کند.
تجهیزات صنعتی اغلب در کنار موتورها، منابع تغذیه سوئیچینگ، دستگاه های ارتباطی و سایر منابع تداخل الکترومغناطیسی کار می کنند. طرح بندی PCB و معماری برق با دقت طراحی شده می تواند به کاهش تداخل ناخواسته و بهبود پایداری کلی سیستم کمک کند.
این برد یک رابط LCD 50 پین TTL/RGB برای پنل های TFT سازگار ارائه می دهد. این رابط شامل دادههای RGB، سیگنالهای همگامسازی، ساعت، سیگنالهای مربوط به برق، VCOM، تنظیم مجدد و سایر اتصالات کنترل نمایشگر است.
یک درایور نور پس زمینه LED یکپارچه به ساده سازی معماری کلی صفحه کمک می کند. سازندگان تجهیزات میتوانند بهجای منبعیابی چندین مدار مستقل، عملکردهای تبدیل و نور پسزمینه را در یک راهحل نمایش فشردهتر ادغام کنند.
تنظیم VCOM انعطاف بیشتری را هنگام تطبیق برد با پنل های LCD مختلف فراهم می کند. مهندسان می توانند پیکربندی نمایشگر را برای کمک به دستیابی به عملکرد تصویر مناسب برای پانل انتخاب شده تنظیم دقیق کنند.
پروژه های یکپارچه سازی نمایشگر اغلب به کانکتورهای سفارشی، تعاریف پین، طول کابل، محل نصب، پیکربندی سیستم عامل یا پارامترهای زمان بندی LCD نیاز دارند. یک سازنده برد تبدیل که قادر به تطبیق این عناصر باشد، می تواند کار یکپارچه سازی را برای مشتریان OEM به میزان قابل توجهی کاهش دهد.
جدول زیر پیکربندی معمولی SKY-TDM را خلاصه می کندتابلوی تبدیل سیگنال LVDS به TTL. مشخصات واقعی ممکن است با توجه به پنل LCD انتخابی و نیازهای پروژه سفارشی متفاوت باشد.
| مورد | مشخصات معمولی |
|---|---|
| رابط ورودی | LVDS، 8 بیتی |
| رابط خروجی LCD | TTL/RGB، 50 پین |
| ولتاژ ورودی | 5 ولت |
| درایور نور پس زمینه | درایور LED یکپارچه |
| تنظیم VCOM | پشتیبانی می شود |
| دمای عملیاتی | -20 تا +70 درجه سانتی گراد |
| طراحی سفارشی | پشتیبانی می شود |
| کانکتور LVDS معمولی | رابط HRS DF14-20 / DF19-20 |
| کانکتور LCD | TTL FFC 50 پین |
برای پروژه های مهندسی، مشخصات رابط باید همیشه با صفحه داده پانل LCD دقیق بررسی شود. تعداد پین ها به تنهایی سازگاری را تضمین نمی کند زیرا ممکن است تعاریف سیگنال، ولتاژ مورد نیاز، زمان بندی، جهت گیری و تخصیص کانکتورها بین پانل ها متفاوت باشد.
انعطافپذیری تبدیل LVDS به TTL باعث میشود این فناوری در انواع پروژههای نمایشگر صنعتی و تعبیهشده مفید باشد.
به عنوان مثال، یک تولید کننده تجهیزات ممکن است یک پنل ال سی دی TTL 50 پین ثابت داشته باشد که قبلاً در یک دستگاه تاسیس شده یکپارچه شده است. اگر کنترلر جایگزین به جای TTL/RGB خروجی LVDS داشته باشد، یک برد تبدیل می تواند یک پل رابط را بدون نیاز به تولیدکننده برای تعویض کل مجموعه نمایشگر فراهم کند.
انتخاب یک برد تبدیل باید با پنل LCD شروع شود و نه نوع اتصال دلخواه. مهندسان باید اطلاعات کامل رابط پنل را قبل از ثبت سفارش جمع آوری کنند.
بررسی کنید که آیا منبع LVDS تک کاناله یا دو کاناله، عمق بیت، زمان بندی سیگنال، ولتاژ مورد نیاز و پیکربندی کانکتور را ارائه می دهد. راه حل استاندارد SKY-TDM از ورودی LVDS 8 بیتی تک کاناله پشتیبانی می کند، در حالی که طرح های سفارشی شده را می توان برای نیازهای مختلف ارزیابی کرد.
یک کانکتور TTL 50 پین لزوماً به این معنی نیست که هر LCD از یک پین اوت استفاده می کند. دادههای RGB، HSYNC، VSYNC، DE، DCLK، VCOM، قدرت، نور پسزمینه و سیگنالهای کنترل باید به دقت با تعریف برد تبدیل مقایسه شوند.
وضوح LCD، ساعت پیکسل، زمان بندی افقی، زمان بندی عمودی و الزامات همگام سازی باید با پیکربندی برد مطابقت داشته باشد. تنظیمات سفتافزار یا سختافزار ممکن است برای مدلهای LCD مختلف لازم باشد.
موقعیت کانکتور، طول کابل، ابعاد PCB، سوراخ های نصب و فضای نصب موجود باید در مرحله انتخاب در نظر گرفته شود. یک PCB سفارشی فشرده می تواند ادغام با تجهیزات با فضای داخلی محدود را ساده کند.
برای پروژه های صنعتی، نمونه اولیه تنها بخشی از تصمیم خرید است. خریداران همچنین باید پشتیبانی مهندسی، قابلیت های سفارشی سازی، کنترل کیفیت، آزمایش نمونه، ظرفیت تولید و در دسترس بودن محصول بلند مدت را ارزیابی کنند.
برای خریداران صنعتی، ارزش یک برد تبدیل فراتر از تبدیل سیگنال اولیه است. SKY-TDM راه حل خود را به عنوان بخشی از خدمات یکپارچه سازی صفحه نمایش صنعتی گسترده تر قرار می دهد و از پروژه های OEM و ODM از ارزیابی سازگاری تا تولید پشتیبانی می کند.
مزایای کلیدی عبارتند از:
این رویکرد یک مرحله ای می تواند به ویژه برای تولید کنندگان OEM مفید باشد که به جای یک برد توسعه عمومی، به یک برد تبدیل مطابق با یک LCD خاص نیاز دارند. با تایید مدل LCD، تعریف رابط، وضوح، اتصال و الزامات مکانیکی در ابتدای پروژه، مهندسان می توانند خطرات سازگاری را قبل از تولید انبوه کاهش دهند.
راه حل استاندارد برای پانل های TFT LCD سازگار با استفاده از رابط TTL/RGB 50 پین طراحی شده است. سازگاری دقیق به تعریف پین ال سی دی، زمان بندی، وضوح، ولتاژ و سایر الزامات الکتریکی بستگی دارد.
بله. برای پروژههای OEM و ODM، انواع رابطها، تخصیص پینها، طول کابل و تعاریف رابط را میتوان با توجه به LCD هدف و ساختار تجهیزات سفارشی کرد.
بله. رزولوشنهای مختلف LCD و الزامات زمانبندی را میتوان برای پیکربندیهای سختافزار یا سفتافزار مربوطه ارزیابی کرد. مهندسان باید مدل LCD یا دیتاشیت دقیق را برای ارزیابی سازگاری ارائه دهند.
بله. این برد برای یکپارچه سازی صفحه نمایش صنعتی طراحی شده است و از محدوده دمایی -20 تا +70 درجه سانتیگراد پشتیبانی می کند. طرح PCB، طراحی قدرت و معماری سیگنال آن برای عملکرد پایدار در برنامه های کاربردی بهینه شده است.
بله. مجموعه کابل های منطبق را می توان ارائه داد، از جمله کابل های LVDS، کابل های نور پس زمینه، کابل های برق، و مهارهای سفارشی در صورت لزوم.
نسخه استاندارد از ورودی LVDS 8 بیتی تک کاناله پشتیبانی می کند. الزامات LVDS دو کاناله را می توان برای توسعه برد سفارشی با توجه به زمان بندی و مشخصات رابط LCD هدف ارزیابی کرد.
بله. ارزیابی نمونه برای پروژه های صنعتی به شدت توصیه می شود. آزمایش برد تبدیل با پنل LCD واقعی و کنترلکننده سیستم میتواند سازگاری سیگنال، کیفیت تصویر، زمانبندی، عملکرد نور پسزمینه و یکپارچگی مکانیکی را قبل از تولید حجم بررسی کند.
یکتابلوی تبدیل سیگنال LVDS به TTLزمانی که سیستم های مبتنی بر LVDS مدرن نیاز به کار با پنل های LCD موجود TTL/RGB TFT دارند، می تواند راه حل موثری باشد. با ترکیب تبدیل سیگنال پایدار، طراحی PCB صنعتی گرا، رانندگی با نور پس زمینه یکپارچه، تنظیم VCOM و قابلیت های سفارشی سازی، می تواند به OEM ها کمک کند تا یکپارچگی نمایشگر را ساده کنند و در عین حال قابلیت استفاده سخت افزار LCD موجود را گسترش دهند. برای پروژه هایی که نیاز به رابط های سفارشی، ارزیابی سازگاری LCD، تطبیق کابل یا پشتیبانی تولید دارند، انتخاب یک شریک نمایشگر صنعتی با تجربه می تواند انتقال از نمونه اولیه به تولید انبوه را بسیار کارآمدتر کند. اگر به دنبال تولید کننده و تامین کننده قابل اعتماد چین برای سفارشی هستیدتابلوی تبدیل سیگنال LVDS به TTL, با ما تماس بگیریدبا مدل LCD، تعریف رابط، وضوح، و الزامات سیستم خود برای بحث در مورد راه حل مناسب با تیم مهندسی SKY-TDM.
