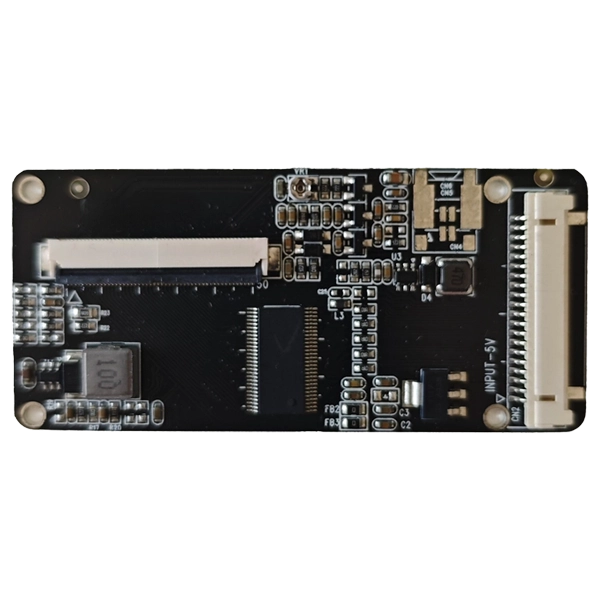

همانطور که پانل های LCD صنعتی همچنان به تکامل خود ادامه می دهند، بسیاری از سیستم های تعبیه شده نیاز به تبدیل سیگنال قابل اعتماد بین رابط های صفحه نمایش مختلف دارند. SKY-TDMتابلوی تبدیل سیگنال LVDS به TTLراه حلی حرفه ای برای مهندسانی ارائه می دهد که نیاز به رانندگی پنل های LCD TTL/RGB TFT از طریق خروجی های LVDS دارند و در عین حال کیفیت تصویر عالی و ثبات سیستم را حفظ می کنند و همه اینها در عین کاهش هزینه های کلی است.
این برد مبدل که به طور خاص برای محیط های صنعتی طراحی شده است، مدیریت توان با راندمان بالا، چیدمان PCB بهینه شده و اجزای درجه صنعتی را برای اطمینان از عملکرد پایدار در شرایط سخت ادغام می کند. در مقایسه با گزینه های مصرف کننده، عملکرد برتر EMC (سازگاری الکترومغناطیسی)، انتشار کمتر EMI (تداخل الکترومغناطیسی)، طول عمر عملیاتی بیشتر و سازگاری بالاتر با ماژول های LCD صنعتی را ارائه می دهد.
خواه ادغام LCD جدید با تجهیزات موجود یا ارتقاء سیستم های قدیمی، این برد به طور موثر زمان توسعه را کوتاه می کند و ادغام سیستم را ساده می کند.
برخلاف بردهای توسعه استاندارد، این برد تبدیل سیگنال LVDS به TTL برای عملکرد مداوم در محیط های صنعتی بهینه شده است.
شامل:
- طراحی PCB درجه صنعتی
- معماری ورودی LVDS پایدار
- خروجی LCD 50 پین TTL/RGB
- طراحی منبع تغذیه کم صدا
- درایور نور پس زمینه LED با کارایی بالا
- ولتاژ VCOM قابل تنظیم
- عملکرد عالی EMC
- مصرف برق کم
- یکپارچگی سیگنال با سرعت بالا
- اجزای چرخه عمر طولانی

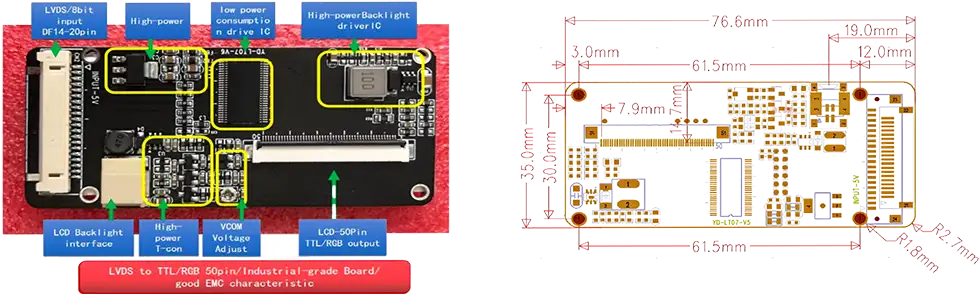

طراحی مکانیکی فشرده همچنین آن را برای محصولات تعبیه شده که فضای نصب محدود است مناسب می کند.
مسیریابی دیفرانسیل با دقت بهینه شده اعوجاج سیگنال را به حداقل می رساند و انتقال تصویر پایدار را تضمین می کند.
طرح PCB و طراحی قدرت تداخل الکترومغناطیسی را کاهش می دهد و صدور گواهینامه را برای تجهیزات صنعتی آسان تر می کند.
از طیف گسترده ای از پنل های TFT LCD صنعتی با استفاده از رابط های 50 پین TTL/RGB پشتیبانی می کند.
مدارهای قدرت یکپارچه با راندمان بالا تولید گرما را کاهش می دهد و قابلیت اطمینان کلی را بهبود می بخشد.
به مهندسان اجازه می دهد تا عملکرد صفحه نمایش را برای پنل های LCD مختلف تنظیم کنند.
روشنایی ثابت با پایداری طولانی مدت عالی را فراهم می کند.
کانکتورهای استاندارد نصب را ساده کرده و چرخه های توسعه محصول را کوتاه می کنند.
| مورد | مشخصات |
| رابط ورودی | LVDS (8 بیت) |
| رابط خروجی (LCD). | TTL/RGB 50 پین |
| ولتاژ ورودی | 5 ولت |
| درایور نور پس زمینه | درایور LED یکپارچه |
| تنظیم VCOM | پشتیبانی می شود |
| دمای عملیاتی | -20 تا +70 درجه سانتی گراد |
| طراحی سفارشی | پشتیبانی می شود |
| سنجاق | سیگنال | سنجاق | سیگنال |
| 1 | LED + | 2 | LED + |
| 3 | LED- | 4 | LED- |
| 5 | GND | 6 | Vcom |
| 7 | DVDD | 8 | حالت |
| 9 | DE | 10 | در مقابل |
| 11 | HS | 12 | B7 |
| 13 | B6 | 14 | B5 |
| 15 | B4 | 16 | B3 |
| 17 | B2 | 18 | B1 |
| 19 | B0 | 20 | G7 |
| 21 | G6 | 22 | G5 |
| 23 | G4 | 24 | G3 |
| 25 | G2 | 26 | G1 |
| 27 | G0 | 28 | R7 |
| 29 | R6 | 30 | R5 |
| 31 | R4 | 32 | R3 |
| 33 | R2 | 34 | R1 |
| 35 | R0 | 36 | GND |
| 37 | DCLK | 38 | GND |
| 39 | L/R | 40 | U/D |
| 41 | VGH | 42 | VGL |
| 43 | AVDD | 44 | تنظیم مجدد |
| 45 | NC | 46 | Vcom |
| 47 | DITHB | 48 | GND |
| 49 | NC | 50 | NC |
| سنجاق | سیگنال | سنجاق | سیگنال |
| 1 | وین (5 ولت) | 2 | وین (5 ولت) |
| 3 | GND | 4 | GND |
| 5 | R0- | 6 | R0+ |
| 7 | GND | 8 | R1- |
| 9 | R1+ | 10 | GND |
| 11 | R2- | 12 | R2+ |
| 13 | GND | 14 | TCLK- |
| 15 | TCLK+ | 16 | GND |
| 17 | R3- | 18 | R3+ |
| 19 | روشن/خاموش | 20 | PWM |
این برد برای کاربردهای صنعتی طراحی شده است و برای محیط های صنعتی پر تقاضا مانند HMI های صنعتی، تجهیزات صنعتی، ماشین های قرعه کشی و دستگاه های پزشکی بسیار مناسب است.
در حال حاضر، این محصول از سیگنال های رابط خاص پشتیبانی می کند. اگر به سیگنال های رابط مختلف نیاز دارید، لطفاً مشخصات رابط LCD را ارائه دهید و ما بر اساس نیازهای شما، برد را دوباره طراحی می کنیم.
چه زمانی به این تابلوی تبدیل نیاز دارید؟
امروزه اکثر پنل های LCD صنعتی از رابط های LVDS یا eDP استفاده می کنند. با این حال، بسیاری از طراحی‌های قدیمی تجهیزات و ماژول‌های خاص نمایشگر تخصصی هنوز به سیگنال‌های TTL/RGB (RGB موازی) نیاز دارند. در اینجا زمانی است که به این برد نیاز دارید:
از این برد استفاده کنید اگر:
- سیستم شما سیگنال های LVDS را خروجی می دهد اما پنل LCD شما به ورودی TTL/RGB نیاز دارد
- شما یک صفحه نمایش قدیمی با رابط TTL 50 پین دارید
- شما در حال ارتقاء یک سیستم هستید اما پنل TTL موجود را حفظ می کنید
- باید پنل های TTL را با استفاده از منابع سیگنال LVDS آزمایش یا اعتبارسنجی کنید
اتصال مستقیم LVDS کافی است اگر:
- هم منبع و هم پنل شما از LVDS استفاده می کنند (بدون نیاز به تبدیل)
- پنل شما دارای ورودی های eDP یا HDMI است
- شما در حال طراحی یک سیستم جدید با پنل های رابط مدرن هستید
این برد به طور خاص برای سناریوی تبدیل طراحی شده است --- مهندسان را قادر می سازد تا از پانل های TTL موجود با کامپیوترهای صنعتی مجهز به LVDS جدیدتر یا کنترلرهای تعبیه شده استفاده مجدد کنند.
ما چالش های دنیای واقعی را که مشتریان OEM در طول ادغام LCD با آن مواجه می شوند، حل می کنیم. با پشتیبانی از تبدیل بین منابع خروجی مختلف LVDS و پانل‌های LCD TTL 50 پین خاص، نیاز به طراحی مجدد سیستم را از بین می‌بریم. این برد دارای یک معماری توان مستقل است که نوسانات ولتاژ را برای افزایش پایداری کلی محصول به حداقل می رساند، در حالی که مسیریابی PCB درجه صنعتی به طور قابل توجهی عملکرد EMC را بهبود می بخشد و تداخل سیستم را کاهش می دهد. علاوه بر این، ما سفارشی سازی جامع را ارائه می دهیم. به سادگی نیازهای خود را برای تعاریف رابط، انواع رابط ها و موقعیت های سوراخ نصب ارائه دهید، و ما یک طرح کامل را ارائه می دهیم که کاملاً با تجهیزات شما مطابقت دارد.
انتخاب ما به معنای چیزی بیش از خرید یک تابلوی تبدیل سیگنال LVDS به TTL است --- شما با یک متحد مهندسی با تجربه در یکپارچه سازی نمایشگرهای صنعتی شریک هستید.
ما راه حل های جامع و یک مرحله ای را ارائه می دهیم که شامل توسعه سفارشی OEM و ODM، ارزیابی سازگاری LCD، سفارشی سازی کابل، بهینه سازی سیستم عامل، نمونه سازی نمونه های کوچک، قابلیت های تولید انبوه، بازرسی دقیق کیفیت و در دسترس بودن محصول طولانی مدت است. رویکرد همه کاره ما به حذف خطرات کیفیت غیرضروری که اغلب با تامین منابع از چندین تامین کننده مرتبط است، کمک می کند.
A: برد پشتیبانی گسترده ای از پانل های LCD 50 پین TTL/RGB با همان تعریف پین اوت دارد.
ج: بله. نوع کانکتور، تخصیص پین، طول کابل و تعریف رابط همگی می توانند کاملاً سفارشی شوند.
ج: بله. ما پیکربندی‌های سفت‌افزار و سخت‌افزار مربوطه را متناسب با وضوح‌های LCD و الزامات زمان‌بندی مختلف ارائه می‌کنیم.
ج: قطعا. این برد که با قطعات صنعتی طراحی شده و برای عملکرد EMC (سازگاری الکترومغناطیسی) بهینه شده است، برای عملکرد مداوم و پایدار ساخته شده است.
ج: بله. ما مجموعه های کامل کابل، از جمله کابل های LVDS، کابل های نور پس زمینه، کابل های برق و مهارهای سفارشی را ارائه می دهیم.
ج: بله. تیم مهندسی ما برای کمک به شما در زمینه ارزیابی سازگاری LCD، اشکال زدایی رابط و یکپارچه سازی سیستم در دسترس است.
پاسخ: مدل های استاندارد معمولاً 2 تا 3 هفته زمان تحویل دارند. برای پروژه های سفارشی، زمان تحویل به پیچیدگی طراحی بستگی دارد.
ج: بله. ما سفارشات نمونه را برای تأیید مهندسی قبل از تولید انبوه بسیار تشویق می کنیم.
ج: بله. برای پروژه های صنعتی، ما از چرخه عمر طولانی محصول پشتیبانی می کنیم و برنامه ریزی بلندمدت تامین را در صورت امکان ارائه می دهیم.
A: نسخه استاندارد از ورودی LVDS تک کاناله (8 بیتی) پشتیبانی می کند. برای الزامات ورودی LVDS دو کاناله، می‌توانیم طراحی برد را بر اساس زمان‌بندی پانل LCD و مشخصات کانکتور خاص شما سفارشی کنیم. لطفاً شماره مدل پانل یا تعریف رابط خود را برای ارزیابی ارائه دهید.
