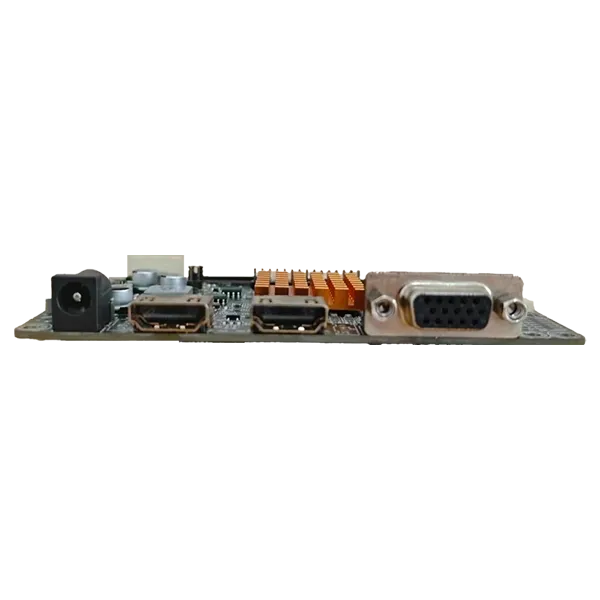

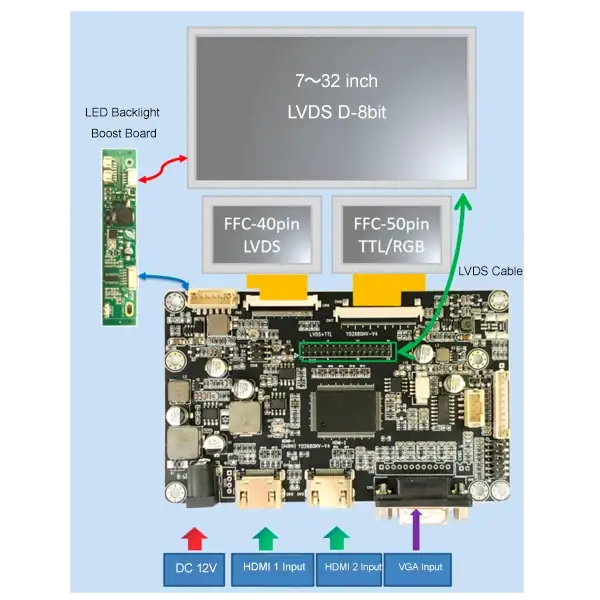

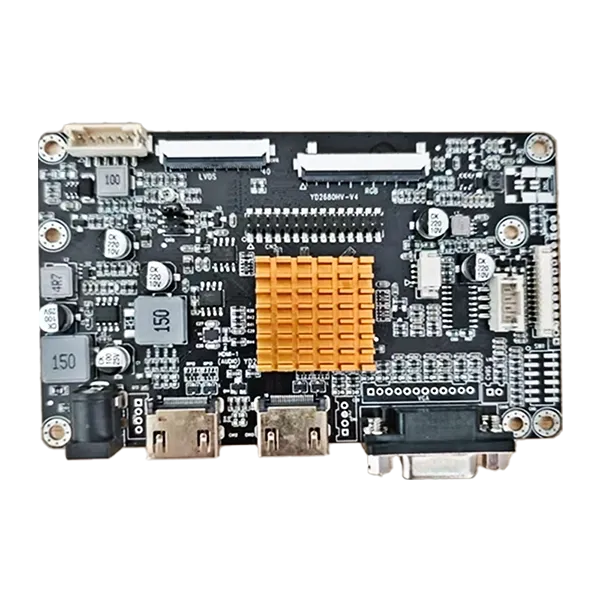

تجهیزات صنعتی مدرن به رابط های صفحه نمایش انعطاف پذیر، کیفیت تصویر عالی و چرخه عمر طولانی محصول نیاز دارند. ما2-HDMI به LVDS TTL Interface AD Boardبه طور خاص برای تولید کنندگان تجهیزات OEM که نیاز به اتصال منابع سیگنال HDMI به پنل های TFT LCD صنعتی دارند، توسعه یافته است.
حمایت می کنددو ورودی ویدئو HDMI، برد کنترل سیگنال های دیجیتال را به رابط های LVDS یا TTL تبدیل می کند و آن را برای طیف گسترده ای از پنل های LCD از تولید کنندگان مختلف مناسب می کند. چه در حال ارتقاء یک نمایشگر موجود یا توسعه یک سیستم جاسازی شده جدید باشید، این برد کنترل راه حلی قابل اعتماد و مقرون به صرفه را ارائه می دهد.
برخلاف تابلوهای نمایش مصرف کننده، برای عملیات صنعتی مداوم با عملکرد پایدار، ویژگی های EMC عالی و در دسترس بودن قطعات طولانی مدت بهینه شده است.
ورودی دوگانه HDMI:از سوئیچینگ بین دو منبع سیگنال HDMI پشتیبانی می کند که انعطاف پذیری سیستم را به طور قابل توجهی افزایش می دهد.
خروجی دوگانه LVDS و TTL:از پانل های LCD LVDS و RGB TTL (RGB موازی) پشتیبانی می کند و به طور موثر هزینه های طراحی مجدد سخت افزار را کاهش می دهد.
سازگاری گسترده با LCD:سازگار با پنل های TFT LCD صنعتی از 7 تا 32 اینچ (قابل تنظیم بر اساس مشخصات پنل خاص).
کیفیت تصویر برتر:دارای پردازش تصویر HD، تداخل سیگنال کم، عملکرد رنگ پایدار و زمان پاسخ سریع است.
طراحی درجه صنعتی:برای محیط های صنعتی خشن و عملیات مداوم و طولانی مدت طراحی شده است.
پیکربندی سیستم عامل انعطاف پذیر:پشتیبانی از توسعه سیستم عامل سفارشی بر اساس وضوح LCD، پارامترهای زمان بندی، تعاریف رابط و نیازهای خاص مشتری.
ایده‌آل برای اتوماسیون صنعتی، دستگاه‌های پزشکی، کیوسک‌های سلف‌سرویس، تابلوهای دیجیتال و نمایشگرهای تعبیه‌شده، این برد به‌طور بی‌نقص استانداردهای مورد نیاز این صنایع را برآورده می‌کند.
این برد که برای مقاومت در برابر محیط های صنعتی سخت ساخته شده است، دارای حفاظت سیگنال و ولتاژ پیشرفته است. به طور موثر تداخل سیگنال و بی ثباتی نمایشگر را از بین می برد و عملکرد بی عیب و نقص را حتی در پیچیده ترین شرایط تضمین می کند.
برخلاف تامین کنندگان برد کنترل که صرفاً قطعات الکترونیکی را ارائه می دهند، ما یک تولید کننده حرفه ای صفحه نمایش لمسی هستیم که به ارائه خدمات کامل یکپارچه سازی صفحه نمایش اختصاص یافته است. قابلیت های اصلی ما عبارتند از:
ما در انتخاب ال سی دی درجه صنعتی ایده آل، سفارشی سازی صفحات لمسی خازنی یا مقاومتی، پیکربندی بردهای کنترل ال سی دی، ایجاد اتصال نوری برای ماژول های LCD، سفارشی سازی شیشه پوشش، و ارائه مجموعه های کابل رابط LCD منطبق، کمک می کنیم. این به طور قابل توجهی پیچیدگی منابع شما را کاهش می دهد و به طور موثر چرخه توسعه محصول شما را کوتاه می کند.
ما گزینه‌های سفارشی‌سازی جامع، از جمله پیکربندی وضوح LCD، نقشه‌برداری پین LVDS، تنظیمات زمان‌بندی TTL، بهینه‌سازی سیستم‌افزار، کنترل نور پس‌زمینه و روشنایی، زبان‌های منوی OSD، سفارشی‌سازی لوگوی راه‌اندازی، تعاریف پین کابل، سفارشی‌سازی نوع رابط، و الزامات ساختار نصب مکانیکی را ارائه می‌کنیم. ما علاقه زیادی به همکاری با مشتریان در پروژه های OEM و ODM داریم.
ما به عنوان یک کارخانه صفحه نمایش لمسی حرفه ای، مدیریت کیفیت دقیق را در هر مرحله از فرآیند تولید خود ادغام می کنیم. گواهینامه های سیستم تولید ما شاملISO 9001سیستم مدیریت کیفیت،ISO 13485سیستم مدیریت کیفیت تجهیزات پزشکی وIATF 16949سیستم مدیریت کیفیت خودرو هر برد کنترل کننده قبل از ارسال تحت آزمایش های عملکردی دقیق قرار می گیرد تا از عملکرد پایدار و سازگاری کامل با پانل های نمایش مشتریان ما اطمینان حاصل شود.
| ویژگی | بهره مند شوند |
| دو ورودی HDMI | انتخاب منبع ویدئویی انعطاف پذیر |
| خروجی های LVDS و TTL | از چندین نوع رابط LCD پشتیبانی می کند |
| قطعات صنعتی | عمر طولانی |
| پردازش سیگنال پایدار | تصویر واضح با کمترین تداخل |
| سفارشی سازی سیستم عامل | با پنل های LCD مختلف مطابقت دارد |

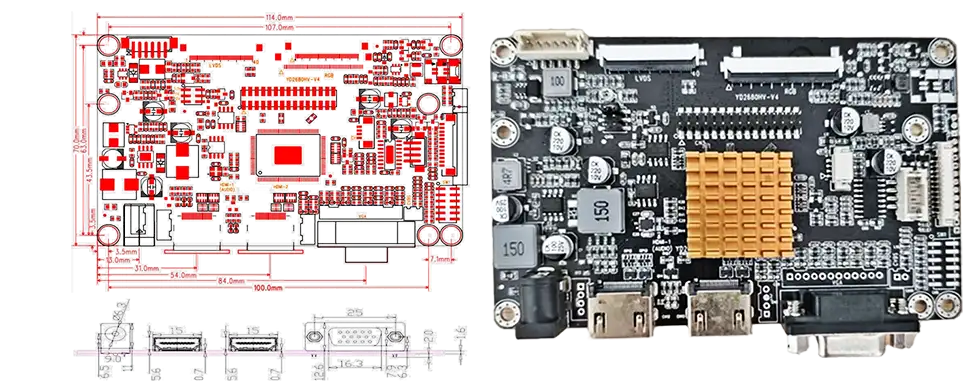

| طراحی PCB فشرده | ادغام آسان در تجهیزات تعبیه شده |
| تامین بلند مدت | ایده آل برای مدیریت چرخه عمر صنعتی |
| سنجاق | سیگنال | سنجاق | سیگنال |
| 1 | VCC (3.3/5 ولت) | 2 | VCC (3.3/5 ولت) |
| 3 | VCC (3.3/5 ولت) | 4 | NC |
| 5 | GND | 6 | GND |
| 7 | TXO0- | 8 | TXO0+ |
| 9 | TXO1- | 10 | TXO1+ |
| 11 | TXO2- | 12 | TXO2+ |
| 13 | GND | 14 | GND |
| 15 | TXOCLK- | 16 | TXOCLK+ |
| 17 | TXO3- | 18 | TXO3+ |
| 19 | TXE0- | 20 | TXE0+ |
| 21 | TXE1- | 22 | TXE1+ |
| 23 | TXE2- | 24 | TXE2+ |
| 25 | GND | 26 | GND |
| 27 | TXECLK- | 28 | TXECLK+ |
| 29 | TXE3- | 30 | TXE3+ |
| سنجاق | سیگنال | سنجاق | سیگنال |
| 1 | VCOM | 2 | DVCC |
| 3 | DVCC | 4 | NC |
| 5 | تنظیم مجدد | 6 | آماده به کار |
| 7 | GND | 8 | R0- |
| 9 | R0+ | 10 | GND |
| 11 | R1- | 12 | R1+ |
| 13 | GND | 14 | R2- |
| 15 | R2+ | 16 | GND |
| 17 | CLK- | 18 | CLK+ |
| 19 | GND | 20 | R3- |
| 21 | R3+ | 22 | GND |
| 23 | NC | 24 | NC |
| 25 | GND | 26 | NC |
| 27 | DIMO | 28 | DITHER |
| 29 | AVDD | 30 | GND |
| 31 | LED- | 32 | LED- |
| 33 | LR | 34 | UD |
| 35 | VGL | 36 | CABC1 |
| 37 | CANC0 | 38 | VGH |
| 39 | LED + | 40 | LED + |
| سنجاق | سیگنال | سنجاق | سیگنال |
| 1 | LED + | 2 | LED + |
| 3 | LED- | 4 | LED- |
| 5 | GND | 6 | Vcom |
| 7 | DVDD (3.3/5V) | 8 | حالت |
| 9 | DE | 10 | در مقابل |
| 11 | HS | 12 | B7 |
| 13 | B6 | 14 | B5 |
| 15 | B4 | 16 | B3 |
| 17 | B2 | 18 | B1 |
| 19 | B0 | 20 | G7 |
| 21 | G6 | 22 | G5 |
| 23 | G4 | 24 | G3 |
| 25 | G2 | 26 | G1 |
| 27 | G0 | 28 | R7 |
| 29 | R6 | 30 | R5 |
| 31 | R4 | 32 | R3 |
| 33 | R2 | 34 | R1 |
| 35 | R0 | 36 | GND |
| 37 | DCLK | 38 | GND |
| 39 | L/R | 40 | U/D |
| 41 | VGH | 42 | VGL |
| 43 | AVDD | 44 | تنظیم مجدد |
| 45 | POL | 46 | Vcom |
| 47 | NC | 48 | NC |
| 49 | NC | 50 | NC |
| سنجاق | سیگنال |
| 1 | GND |
| 2 | GND |
| 3 | واج |
| 4 | روشن/خاموش |
| 5 | 5V/12V (نوع) |
| 6 | 5V/12V (نوع) |
بسیاری از پروژه های صنعتی به دلیل مشکلات سازگاری بین پنل LCD، صفحه لمسی، کابل ها، سیستم عامل و برد کنترل شکست می خورند. ما با ارائه خدمات زیر به حذف این خطرات کمک می کنیم:
- راه حل های تطبیق صفحه نمایش کامل
- پیکربندی زمان بندی LCD
- تایید رابط
- تست سازگاری لمسی
- در دسترس بودن محصول بلند مدت
- پشتیبانی مهندسی در طول چرخه عمر پروژه شما
این خدمات جامع برای پاسخگویی کامل به نیازهای محصول شما طراحی شده اند. مشتریان به‌جای منبع‌یابی اجزاء به صورت جداگانه، یک راه‌حل نمایش کاملاً تأیید شده دریافت می‌کنند. این نه تنها باعث صرفه جویی در زمان مهندسی و تحقیق و توسعه می شود، بلکه خطرات توسعه را نیز به میزان قابل توجهی کاهش می دهد.
پاسخ: این برد AD رابط TTL 2-HDMI به LVDS را می توان برای پشتیبانی از طیف گسترده ای از پنل های TFT LCD صنعتی با رابط های LVDS یا TTL پیکربندی کرد. لطفاً شماره مدل LCD خاص خود را برای تأیید سازگاری ارائه دهید.
ج: بله. ما سفت‌افزار سفارشی‌شده را بر اساس وضوح LCD، پارامترهای زمان‌بندی، تعریف رابط و الزامات خاص برنامه ارائه می‌کنیم.
ج: بله. برای پروژه‌های OEM، ما از سفارشی‌سازی لوگوهای بوت، تنظیمات چند زبانه، عملکردهای OSD و پارامترهای مختلف نمایش پشتیبانی می‌کنیم.
ج: بله. این برد با اجزای صنعتی طراحی شده است که به طور خاص برای عملکرد طولانی مدت و مداوم در محیط های سخت ساخته شده است.
ج: قطعا. ما می توانیم یک راه حل کامل یک مرحله ای را ارائه دهیم که شامل پنل LCD، صفحه لمسی، برد کنترلر، کابل ها، اتصال نوری و یکپارچه سازی مکانیکی است.
ج: بله. تیم مهندسی ما به تطبیق LCD، توسعه سیستم عامل، پیکربندی رابط و یکپارچه سازی پروژه کمک می کند.
به دنبال یک برد کنترلر HDMI به LVDS/TTL LCD قابل اعتماد برای پروژه بعدی خود هستید؟
تیم مهندسی ما به شما کمک می کند تا به سرعت مناسب ترین برد کنترلر را مطابقت دهید و سفت افزار را پیکربندی کنید و یک راه حل نمایش کامل را که به طور خاص برای برنامه شما طراحی شده است ارائه می دهد. با ادغام پنل‌های LCD درجه یک، صفحه‌های لمسی، بردهای کنترل‌کننده، پیوند نوری و پشتیبانی مهندسی OEM در یک زنجیره تامین، ما به مشتریان کمک می‌کنیم تا چرخه‌های توسعه را کوتاه‌تر کنند، خطرات یکپارچه‌سازی را کاهش دهند و زمان ورود به بازار را تسریع کنند.
