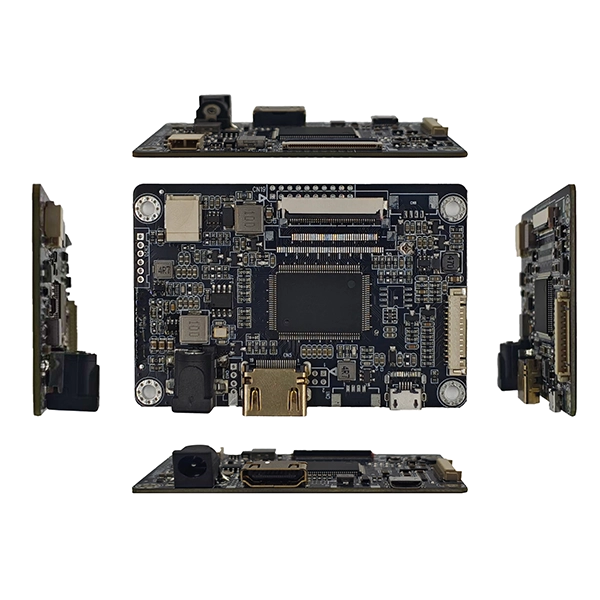

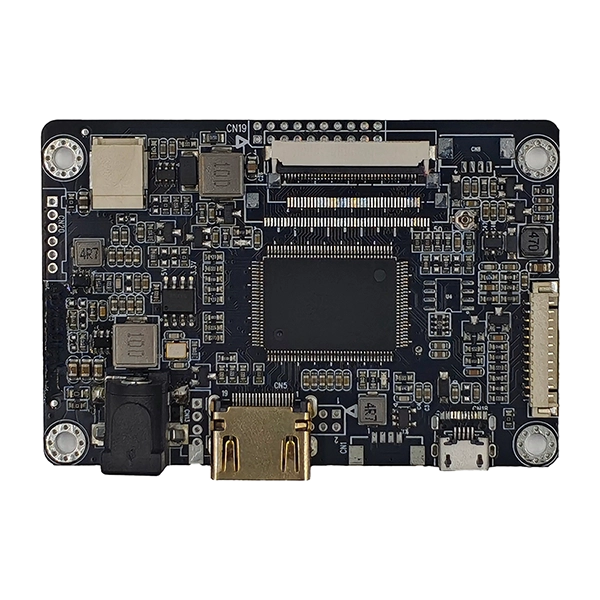

انتخاب یک کنترل کننده نمایشگر برای تجهیزات صنعتی به چیزی بیش از تبدیل سیگنال های ویدئویی نیاز دارد. پایداری طولانی مدت، سازگاری با پنل های LCD مختلف، سفارشی سازی انعطاف پذیر و پشتیبانی فنی قابل اعتماد به همان اندازه مهم هستند. SKY-TDMبرد AD رابط HDMI به TTLبه طور خاص برای تولید کنندگان OEM که به دنبال راه حل کنترل صفحه نمایش قابل اعتماد برای LCD های TFT صنعتی هستند، توسعه یافته است.
این کنترلر که بر اساس معماری درجه صنعتی طراحی شده است، سیگنال های HDMI استاندارد را به خروجی TTL/RGB تبدیل می کند و سیستم های تعبیه شده مدرن را قادر می سازد تا طیف گسترده ای از پنل های LCD TFT را هدایت کنند. این برد از رابط های مختلف TTL از جمله پیکربندی های مختلف FPC، ولتاژهای قابل تنظیم تغذیه پانل، کنترل نور پس زمینه LED یکپارچه و پارامترهای زمان بندی قابل تنظیم پشتیبانی می کند که آن را برای ماژول های LCD استاندارد و سفارشی مناسب می کند.
برخلاف بردهای کنترل کننده صفحه نمایش مصرف کننده، این راه حل برای عملکرد مداوم در محیط های صنعتی سخت طراحی شده است. مدیریت توان پایدار، یکپارچگی سیگنال بهینه و مسیریابی PCB با دقت طراحی شده، EMI را به حداقل می رساند و انتقال تصویر قابل اعتماد را حتی در برنامه های پر سر و صدا تضمین می کند.
برای سازندگان تجهیزات، انعطاف پذیری توسعه به همان اندازه مهم است. SKY-TDM سفارشی‌سازی سفت‌افزار، تنظیم پارامتر نمایشگر، طراحی کابل، تغییرات رابط، سفارشی‌سازی OSD، پیکربندی لوگو و بهینه‌سازی نمایشگر را با توجه به نیاز مشتری ارائه می‌دهد. مهندسان چه با یک ترمینال 5 اینچی دستی یا یک پنل اپراتور صنعتی بزرگتر یکپارچه کنند، می توانند طراحی مجدد سخت افزار را کاهش دهند و در عین حال توسعه محصول را تسریع کنند.
با پشتوانه تجربه SKY-TDM در راه حل های LCD صنعتی، مشتریان از طریق تولید، اطمینان از سازگاری، چرخه عمر طولانی محصول و تامین پایدار پروژه های صنعتی، پشتیبانی مهندسی جامعی را از انتخاب پنل دریافت می کنند.
- پایداری درجه صنعتی خالص:مدیریت توان بهینه و طراحی مدار ضد EMI در برابر تداخل محیطی صنعتی مقاومت می کند و از عملکرد پایدار 24 ساعته و مداوم بدون اعوجاج صفحه نمایش یا افت سیگنال پشتیبانی می کند.

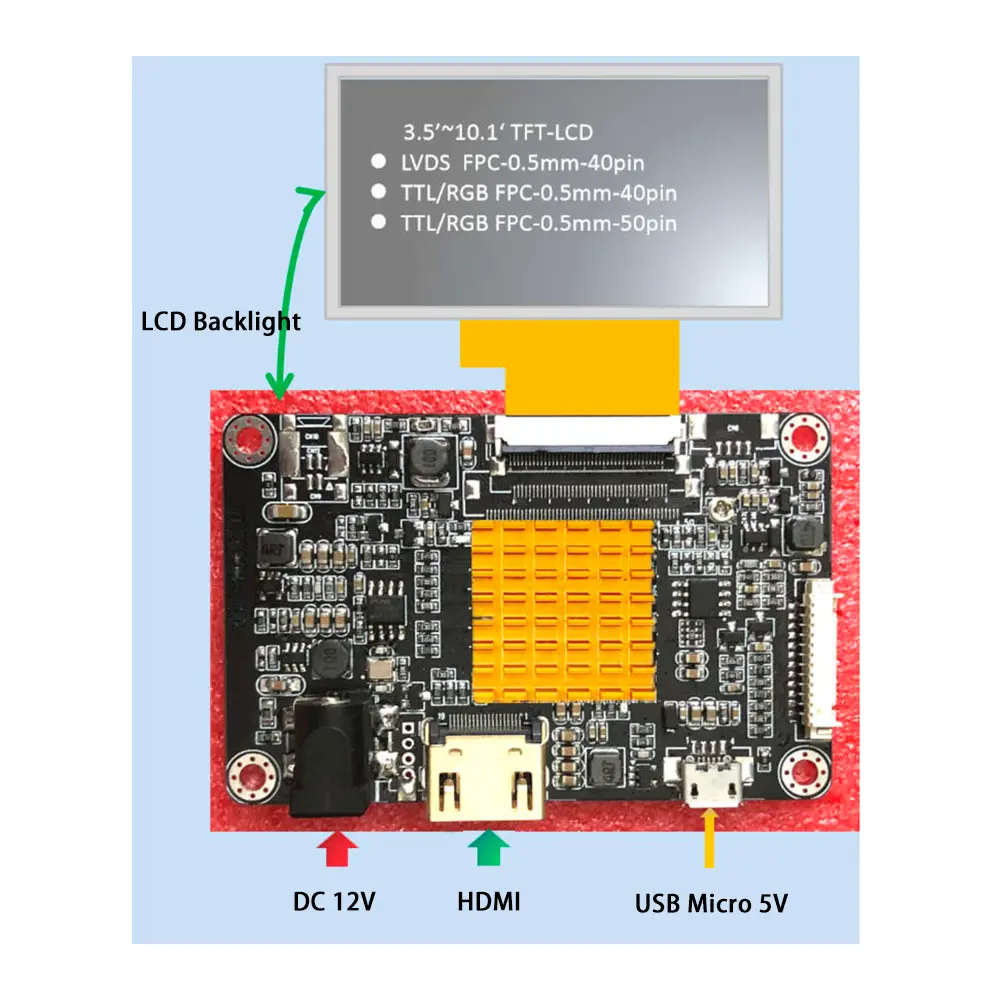

- تبدیل HDMI-TTL Plug-and-Play:منابع سیگنال HDMI مدرن و صفحه نمایش های TFT سنتی TTL/RGB، سازگار با میزبان های اصلی کنترل صنعتی، سیستم های جاسازی شده، و دستگاه های رایانه شخصی را پل می کند.
- طراحی قابل تنظیم ولتاژ دوگانه:ولتاژ خروجی پانل 3.3 ولت/5 ولت با قابلیت تعویض آزادانه، سازگار با مشخصات مختلف پنل TFT LCD بدون ماژول های آداپتور اضافی.
- درایور یکپارچه نور پس زمینه:مدار کنترل حرفه ای نور پس زمینه LED از تنظیم روشنایی پشتیبانی می کند، نیاز به ماژول های درایو نور پس زمینه خارجی را از بین می برد و سیم کشی سیستم را ساده می کند.

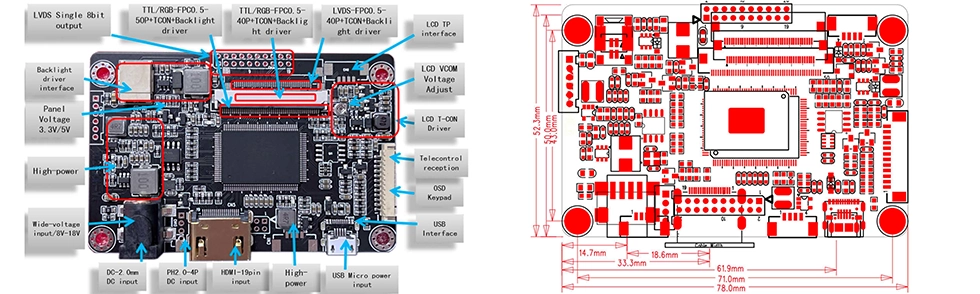

- چیدمان جاسازی شده فوق فشرده:ساختار PCB کوچک شده به ویژه برای تجهیزات تعبیه شده با فضای محدود طراحی شده است و حداکثر استفاده از فضا از محفظه های مشتری را به همراه دارد.
- انعطاف پذیری کامل سفارشی سازی:از تنظیم سفت‌افزار شخصی‌شده، اصلاح لوگوی بوت، تنظیم منوی OSD و کالیبراسیون پارامتر نمایش برای مطابقت با نیازهای پروژه منحصر به فرد پشتیبانی می‌کند.
این برد HDMI به TTL Interface AD به طور گسترده در سناریوهای نمایشگر تعبیه شده در صنایع مختلف استفاده می شود که به عوامل فرم فشرده و قابلیت اطمینان بالا نیاز دارند. زمینه های کاربردی کلیدی عبارتند از:
- تابلوهای کنترل جمع و جور برای HMI و PLC های صنعتی
- ابزارهای تشخیصی و آزمایشی پزشکی قابل حمل
- ماژول های نمایشگر اتوماسیون ساختمان و نظارت بر امنیت
- دستگاه های کنترل هوشمند مینیاتوری و پایانه های صنعتی دستی
در درجه اول برای تجهیزات در مقیاس کوچک طراحی شده است، به عنوان راه حل کامل نمایش HDMI به TTL عمل می کند.
| ویژگی | مشخصات |
| ورودی ویدیو | HDMI |
| خروجی LCD | TTL/RGB/LVDS |
| ولتاژ پنل | 3.3/5 ولت |
| کنترل نور پس زمینه | درایور LED یکپارچه |
| منبع تغذیه | ورودی DC عریض 8 تا 18 ولت |
| OSD | صفحه کلید خارجی پشتیبانی می شود |
| سیستم عامل | قابل تنظیم |
| دمای عملیاتی | -20 تا 80 درجه سانتی گراد |
| سنجاق | سیگنال | سنجاق | سیگنال |
| 1 | VCOM | 2 | DVCC |
| 3 | DVCC | 4 | NC |
| 5 | تنظیم مجدد | 6 | آماده به کار |
| 7 | GND | 8 | R0- |
| 9 | R0+ | 10 | GND |
| 11 | R1- | 12 | R1+ |
| 13 | GND | 14 | R2- |
| 15 | R2+ | 16 | GND |
| 17 | CLK- | 18 | CLK+ |
| 19 | GND | 20 | R3- |
| 21 | R3+ | 22 | GND |
| 23 | NC | 24 | NC |
| 25 | GND | 26 | NC |
| 27 | DIMO | 28 | DITHER |
| 29 | AVDD | 30 | GND |
| 31 | LED- | 32 | LED- |
| 33 | LR | 34 | UD |
| 35 | VGL | 36 | CABC1 |
| 37 | CANC0 | 38 | VGH |
| 39 | LED + | 40 | LED + |
| سنجاق | سیگنال | سنجاق | سیگنال |
| 1 | LED + | 2 | LED + |
| 3 | LED- | 4 | LED- |
| 5 | GND | 6 | VCOM |
| 7 | DVDD | 8 | حالت |
| 9 | DE | 10 | در مقابل |
| 11 | HS | 12 | B7 |
| 13 | B6 | 14 | B5 |
| 15 | B4 | 16 | B3 |
| 17 | B2 | 18 | B1 |
| 19 | B0 | 20 | G7 |
| 21 | G6 | 22 | G5 |
| 23 | G4 | 24 | G3 |
| 25 | G2 | 26 | G1 |
| 27 | G0 | 28 | R7 |
| 29 | R6 | 30 | R5 |
| 31 | R4 | 32 | R3 |
| 33 | R2 | 34 | R1 |
| 35 | R0 | 36 | GND |
| 37 | DCLK | 38 | GND |
| 39 | L/R | 40 | U/D |
| 41 | VGH | 42 | VGL |
| 43 | AVDD | 44 | تنظیم مجدد |
| 45 | NC | 46 | VCOM |
| 47 | DITHB | 48 | GND |
| 49 | NC | 50 | NC |
| سنجاق | سیگنال | سنجاق | سیگنال |
| 1 | VLED- | 2 | VLED+ |
| 3 | GND | 4 | VDD |
| 5 | R0 | 6 | R1 |
| 7 | R2 | 8 | R3 |
| 9 | R4 | 10 | R5 |
| 11 | R6 | 12 | R7 |
| 13 | G0 | 14 | G1 |
| 15 | G2 | 16 | G3 |
| 17 | G4 | 18 | G5 |
| 19 | G6 | 20 | G7 |
| 21 | B0 | 22 | B1 |
| 23 | B2 | 24 | B3 |
| 25 | B4 | 26 | B5 |
| 27 | B6 | 28 | B7 |
| 29 | GND | 30 | DCLK |
| 31 | DISP | 32 | HS |
| 33 | در مقابل | 34 | DE |
| 35 | NC | 36 | GND |
| 37 | X_R | 38 | Y_B |
| 39 | X_L | 40 | Y_T |
| سنجاق | سیگنال | سنجاق | سیگنال |
| 1 | VCC (3.3/5/12 ولت) | 2 | VCC (3.3/5/12 ولت) |
| 3 | VCC (3.3/5/12 ولت) | 4 | NC |
| 5 | GND | 6 | GND |
| 7 | TXO0- | 8 | TXO0+ |
| 9 | TXO1- | 10 | TXO1+ |
| 11 | TXO2- | 12 | TXO2+ |
| 13 | GND | 14 | GND |
| 15 | TXOCLK- | 16 | TXOCLK+ |
| 17 | TXO3- | 18 | TXO3+ |
| 19 | NC | 20 | NC |
| سنجاق | سیگنال |
| 1 | GND |
| 2 | GND |
| 3 | PWM/Vadj |
| 4 | روشن/خاموش |
| 5 | +12V/5V |
| 6 | +12V/5V |
ما سفارشی‌سازی مهندسی هدفمند را برای تولیدکنندگان تجهیزات صنعتی ارائه می‌کنیم تا چالش‌های یکپارچه‌سازی نمایشگر شخصی را حل کنند، و از سفارشی‌سازی کامل فرآیند از سخت‌افزار به نرم‌افزار پشتیبانی می‌کنیم:
- سفارشی سازی پارامتر نمایش:پارامترهای زمان بندی LCD سفارشی، انطباق وضوح، و بهینه سازی نرخ فریم نمایشگر.
- رابط کاربری شخصی شده:لوگوهای انحصاری بوت، انیمیشن های راه اندازی، و تغییرات منوی OSD (نمایش روی صفحه).
- بهینه سازی برق و نور پس زمینه:تنظیم منحنی روشنایی نور پس‌زمینه و بهینه‌سازی توالی روشنایی.
- تطبیق رابط و کابل:تطبیق سفارشی برای کابل های سیگنال TTL/RGB و کانکتورهای FPC.
- نام تجاری و نرم افزار انحصاری:چاپ آرم صفحه ابریشم PCB، بسته بندی برچسب خصوصی، و توسعه سیستم عامل انحصاری.
- انطباق سازه مکانیکی:سازگاری ساختار مکانیکی و موقعیت‌های سوراخ نصب سفارشی.
A: برد از طیف گسترده ای از پنل های LCD TFT TTL/RGB پشتیبانی می کند. تیم مهندسی ما می تواند سیستم عامل را بر اساس مدل LCD خاص شما پیکربندی کند.
ج: بله. ما خدمات سفت‌افزار سفارشی‌شده را ارائه می‌کنیم که پارامترهای زمان‌بندی، وضوح، آرم‌های راه‌اندازی، جهت نمایش و تنظیمات OSD (نمایش روی صفحه) را پوشش می‌دهد.
ج: بله. دارای یک درایور نور پس زمینه LED یکپارچه است که به طور قابل توجهی یکپارچه سازی سیستم را ساده می کند.
ج: قطعا. این به طور خاص برای عملیات صنعتی طولانی مدت طراحی شده است که دارای مدیریت توان پایدار و انتقال سیگنال قابل اعتماد است.
ج: بله. ما از سفارشی سازی سیستم عامل برای LCD های TFT با اندازه ها و وضوح های مختلف پشتیبانی می کنیم.
ج: بله. ما می‌توانیم کابل‌های HDMI، کابل‌های LVDS، روبان‌های FPC و دسته‌های سیم‌کشی سفارشی را به مشتریان عرضه کنیم.
ج: بله. ما برچسب‌گذاری خصوصی، علامت‌های صفحه ابریشمی PCB سفارشی، بسته‌بندی سفارشی و خدمات سیستم‌افزار انحصاری را ارائه می‌دهیم.
A: به طور گسترده ای در اتوماسیون صنعتی، تجهیزات پزشکی، ابزار آزمایشگاهی، حمل و نقل، سیستم های تعبیه شده، کیوسک ها و دستگاه های کنترل هوشمند استفاده می شود.
