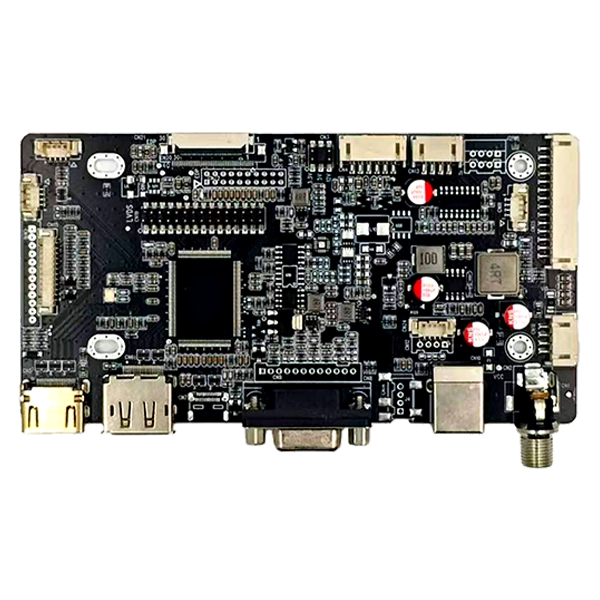

HDMI و DP و VGA و نوع C به LVDS EDP Interface AD Board

HDMI و DP و VGA SKY-TDM و صفحه AD رابط EDP نوع C به LVDS از هر دو پانل ال سی دی LVDS و eDP TFT با یک طراحی صنعتی فشرده پشتیبانی می کند. با داشتن حافظه داخلی DDR، چرخش تصویر 180 درجه، پردازش FRC، ورودی DC گسترده 8-25 ولت، قدرت پانل قابل تنظیم و رابط های توسعه متعدد، یک کنترل کننده نمایش ایده آل برای HMI صنعتی، تجهیزات پزشکی، کیوسک ها، سیستم های حمل و نقل و کاربردهای نمایشگر تعبیه شده است.

ارسال استعلام

توضیحات محصول

تجهیزات صنعتی بسته به پلتفرم سخت افزاری مشتری اغلب به رابط های ویدیویی متفاوتی نیاز دارند. بردهای کنترل کننده LCD سنتی معمولاً تنها از یک رابط پنل پشتیبانی می کنند و مهندسان را مجبور به طراحی مجدد سخت افزار یا خرید چندین برد کنترل برای پروژه های مختلف می کند.

SKY-TDMHDMI و DP و VGA و نوع C به LVDS EDP Interface AD Boardبا یکپارچه سازی این محدودیت ها را از بین می بردHDMI، DisplayPort، VGA و USB Type-Cورودی های ویدیویی همراه باLVDS و eDPنمایش خروجی ها بر روی یک PCB درجه صنعتی.

خواه در حال توسعه یک HMI جدید، ارتقاء تجهیزات قدیمی یا ادغام یک نمایشگر تعبیه شده در ماشین آلات صنعتی باشید، یک برد کنترل از چندین پیکربندی LCD پشتیبانی می کند و در عین حال زمان مهندسی، هزینه موجودی و پیچیدگی محصول را کاهش می دهد.

این برد که برای کاربردهای صنعتی طولانی مدت طراحی شده است، کیفیت تصویر پایدار، گزینه های برق انعطاف پذیر و رابط های جانبی جامع را برای سازندگان تجهیزات OEM و یکپارچه سازان سیستم ارائه می دهد.

چرا مهندسان این تابلوی کنترل را انتخاب می کنند؟

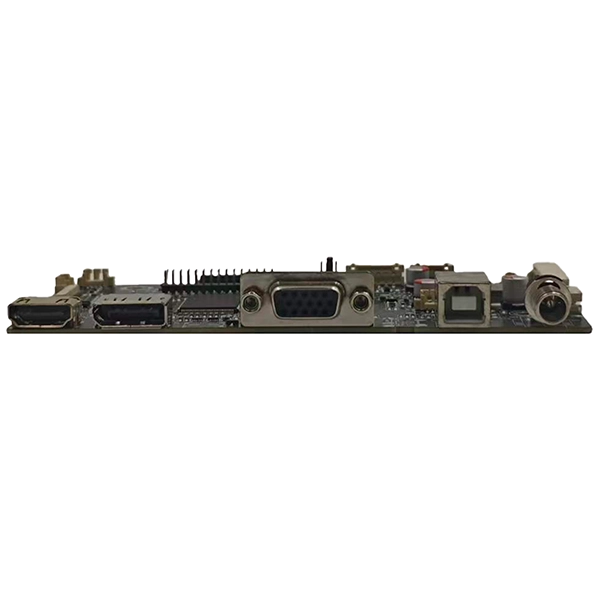

این Interface AD Board چندین گزینه ورودی را ادغام می کند و کاملاً با رایج ترین منابع ویدیویی امروزی سازگار است:HDMI، DisplayPort (DP)، VGA و USB Type-C (DP Alt Mode). این به مشتریان این امکان را می دهد که بدون نیاز به بردهای مبدل اضافی، بین پلتفرم های میزبان مختلف جابجا شوند.

از هر دو پنل ال سی دی LVDS و eDP پشتیبانی می کند

این برد HDMI و DP و VGA و Type C To LVDS EDP AD Interface AD کاملاً با هر دو استاندارد رابط اصلی LCD سازگار است. گزینه های خروجی نمایشگر موجود عبارتند از LVDS 8 بیتی دو کاناله، eDP 20 پین، FPC eDP 30 پین و FPC eDP 40 پین. این برای طیف وسیعی از ماژول‌های صنعتی TFT LCD، از صفحه نمایش 7 اینچی تا نمایشگرهای با فرمت بزرگ، ایده‌آل است.

ایده آل برای محصولات نمایشگر درجه صنعتی

برخلاف بردهای صفحه نمایش درجه مصرف کننده، این برد HDMI و DP و VGA و Type-C To LVDS EDP AD Interface AD به طور خاص برای کاربردهای صنعتی با مشخصات بالا و تقاضا طراحی شده است. ویژگی های سخت افزاری اصلی آن شامل ولتاژ ورودی DC گسترده (8V-25Vطراحی قدرت صنعتی کم موج، حفاظت ESD (تخلیه الکترواستاتیک) افزایش یافته و استفاده از اجزای درجه صنعتی برای اطمینان از عملکرد پایدار طولانی مدت. این به ویژه برای محیط های پیچیده مانند تنظیمات در فضای باز و شرایط دمای بالا مناسب است و پایداری نمایشگر را تضمین می کند.

برنامه های کاربردی معمولی

این برد HDMI و DP و VGA و Type C To LVDS EDP AD Interface AD به طور گسترده در محصولات صنعتی که در محیط های پیچیده کار می کنند استفاده می شود. سناریوهای کاربردی معمولی عبارتند از پایانه های صنعتی HMI، مانیتورهای لمسی قاب باز، رابط های دستگاه CNC، تجهیزات تشخیصی پزشکی و سیستم های بینایی ماشین.

مناسب برای پروژه های OEM و ODM

هر پروژه نمایش منحصر به فرد است. ما خدمات پشتیبانی فنی جامعی از جمله تأیید سازگاری پنل LCD، بهینه سازی سیستم عامل، اصلاح EDID (داده های شناسایی گسترده نمایشگر)، تنظیم پارامترهای نور پس زمینه، طراحی سفارشی LVDS و کابل eDP و چاپ آرم PCB را ارائه می دهیم. چه پروژه شما نیاز به یک برد کنترل استاندارد یا یک راه حل کاملا سفارشی داشته باشد، SKY-TDM پشتیبانی مهندسی حرفه ای را در هر مرحله از چرخه عمر محصول ارائه می دهد.

مشخصات فنی

مورد	مشخصات
ورودی ویدیو	HDMI، DisplayPort(DP)، VGA، Type-C
خروجی نمایش	LVDS، eDP (20pin/30pin/40pin)
ولتاژ پنل	3.3 ولت / 5 ولت / 12 ولت
خروجی نور پس زمینه	5V/12V/24V
صوتی	تقویت کننده 3W x 2
ولتاژ ورودی	8 تا 28 ولت
دمای عملیاتی	-20 تا 80 درجه سانتی گراد

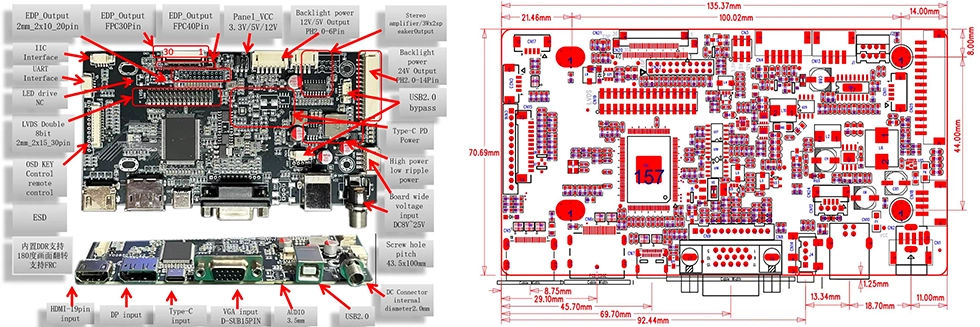

ابعاد

HDMI and DP and VGA and Type C To LVDS EDP Interface AD Board dimensions

رابط خروجی JST 2x15 پین LVDS

سنجاق	سیگنال	سنجاق	سیگنال
1	VCC (3.3/5/12 ولت)	2	VCC (3.3/5/12 ولت)
3	VCC (3.3/5/12 ولت)	4	NC
5	GND	6	GND
7	TXO0-	8	TXO0+
9	TXO1-	10	TXO1+
11	TXO2-	12	TXO2+
13	GND	14	GND
15	TXOCLK-	16	TXOCLK+
17	TXO3-	18	TXO3+
19	TXE0-	20	TXE0+
21	TXE1-	22	TXE1+
23	TXE2-	24	TXE2+
25	GND	26	GND
27	TXECLK-	28	TXECLK+
29	TXE3-	30	TXE3+

رابط eDP FFC-0.5mm-40pin

سنجاق	سیگنال	سنجاق	سیگنال
1	NC	2	GND
3	eDP3N/3-	4	eDP3P/3+
5	GND	6	eDP2N/2-
7	eDP2P/2+	8	GND
9	eDP1N/1-	10	eDP1P/1+
11	GND	12	eDP0N/0-
13	eDP0P/0+	14	GND
15	AUX_P/+	16	AUX_N/-
17	GND	18	VCC (3.3/5/12 ولت)
19	VCC (3.3/5/12 ولت)	20	VCC (3.3/5/12 ولت)
21	VCC (3.3/5/12 ولت)	22	NC
23	GND	24	GND
25	GND	26	GND
27	eDP_HPD	28	BK_GND
29	BK_GND	30	BK_GND
31	BK_GND	32	BK_GND
33	BK-PWM	34	BK_EN
35	NC	36	NC
37	BK_VCC	38	BK_VCC
39	BK_VCC	40	NC

رابط eDP FFC-0.5mm-30pin

سنجاق	سیگنال	سنجاق	سیگنال
1	NC	2	GND
3	eDP1N/1-	4	eDP1P/1+
5	GND	6	eDP0N/0-
7	eDP0P/0+	8	GND
9	AUX_P/+	10	AUX_N/-
11	GND	12	VCC (3.3/5/12 ولت)
13	VCC (3.3/5/12 ولت)	14	NC
15	GND	16	GND
17	eDP_HPD	18	BK_GND
19	BK_GND	20	BK_GND
21	BK_GND	22	BK_EN
23	BK_PWM	24	NC
25	NC	26	BK_VCC
27	BK_VCC	28	BK_VCC
29	BK_VCC	30	NC

رابط خروجی eDP 2x10 پین JST

سنجاق	سیگنال	سنجاق	سیگنال
1	VCC (3.3/5/12 ولت)	2	VCC (3.3/5/12 ولت)
3	GND	4	GND
5	eDP0N/0-	6	eDP0P/0+
7	eDP1N/1-	8	eDP1P/1+
9	eDP2N/2-	10	eDP2P/2+
11	eDP3N/3-	12	eDP3P/3+
13	GND	14	GND
15	AUX_N/-	16	AUX_P/+
17	GND	18	GND
19	NC/EDP_HPD	20	EDP_HPD

رابط نور پس زمینه PH2.0mm-6PIN

سنجاق	سیگنال
1	GND
2	GND
3	PWM/Vadj
4	روشن/خاموش
5	+12V/5V
6	+12V/5V

چرا ایالات متحده را انتخاب کنید

تامین سخت افزار فقط پایه است. خدمات تضمین موفقیت طولانی مدت است. SKY-TDM متعهد به تسریع راه اندازی پروژه شما و حل کامل چالش های زنجیره تامین شما است. ما پشتیبانی اصلی زیر را ارائه می دهیم:

- چرخه عمر طولانی محصول:قابلیت های تولید انبوه پایدار و قابل اعتماد.

- پشتیبانی فنی جامع:کمک با تست سازگاری LCD و کابل های سیگنال سفارشی.

- مدل تولید انعطاف پذیر:MOQ کم (حداقل مقدار سفارش) و پاسخ فنی سریع.

- راه حل های نمایش همه کاره:نمایشگرهای لمسی و پنل های LCD به عنوان مجموعه ای منطبق برای رفع نیازهای مختلف ارسال می شوند.

سوالات متداول

Q1: آیا این HDMI و DP و VGA و Type C To LVDS EDP Interface AD Board از نمایشگرهای LVDS و eDP پشتیبانی می کند؟

ج: بله. با پنل‌های LCD TFT درجه صنعتی که دارای رابط LVDS یا eDP هستند سازگار است. ما می توانیم کانکتورها و سیستم عامل مناسب را بر اساس مدل پانل خاص شما توصیه کنیم.

Q2: کدام رابط های ورودی ویدئو پشتیبانی می شوند؟

A: هیئت مدیره پشتیبانی می کندHDMI، DisplayPort، VGA و USB Type-C(با حالت DP Alt)، که از سازگاری گسترده با کامپیوترهای صنعتی مختلف و سیستم های تعبیه شده اطمینان حاصل می کند.

Q3: آیا می توان سیستم عامل را سفارشی کرد؟

ج: بله. ما خدمات جامع سفارشی‌سازی سیستم‌افزار، از جمله تنظیمات زمان‌بندی، پیکربندی EDID (داده‌های شناسایی نمایشگر توسعه‌یافته)، سفارشی‌سازی آرم بوت و بهینه‌سازی پارامتر پانل را ارائه می‌دهیم.

Q4: ولتاژ ورودی کاری برد چقدر است؟

A: برد کنترلر از محدوده ورودی DC گسترده ای پشتیبانی می کند8 ولت تا 25 ولتکه آن را با هر دو سیستم منبع تغذیه صنعتی 12 ولت و 24 ولت کاملاً سازگار می کند.

Q5: آیا می توانید کابل های اتصال منطبق را ارائه دهید؟

ج: بله. ما کابل‌های LVDS سفارشی، کابل‌های FPC eDP، کابل‌های نور پس‌زمینه، و دسته‌های برق را تولید می‌کنیم تا از یکپارچگی وصل و بازی برای مشتریان خود اطمینان حاصل کنیم.

Q6: آیا خدمات OEM را ارائه می دهید؟

ج: بله. ما از چاپ آرم صفحه ابریشمی PCB، سفارشی سازی سیستم عامل، اصلاحات اتصال دهنده، مونتاژ کابل و خدمات کامل توسعه ODM پشتیبانی می کنیم.

Q7: حداکثر وضوح پشتیبانی شده توسط خروجی های LVDS و eDP چقدر است؟

A: خروجی LVDS تا1920×1080 @ 60 هرتز(8 بیتی دو کاناله). خروجی eDP تا3840×2160 @ 60 هرتز(4K UHD)، بسته به مشخصات پنل و کیفیت کابل. برای برنامه های 4K، توصیه می کنیم از رابط eDP برای پهنای باند بهینه استفاده کنید.

Q8: آیا این برد می تواند جهت نمایش حالت عمودی را پشتیبانی کند؟

ج: بله. این برد از چرخش تصویر 180 درجه از طریق پیکربندی سیستم عامل پشتیبانی می کند. برای چرخش 90 درجه/270 درجه (حالت پرتره)، ما می‌توانیم سفت‌افزار را بر اساس نیازهای پنل و برنامه شما سفارشی کنیم. لطفاً هنگام ثبت سفارش، جهت گیری خود را مشخص کنید.

تماس با ما

به دنبال یک قابل اعتمادHDMI و DP و VGA و نوع C به LVDS EDP Interface AD Boardبرای پروژه نمایشگر تعبیه شده بعدی شما؟

برای توصیه مناسب‌ترین راه‌حل، لطفاً هنگام درخواست اطلاعات زیر را ارائه دهید:

- شماره مدل پنل LCD

- رابط ورودی ویدئوی مورد نیاز (HDMI، DP، VGA، یا USB Type-C)

- ولتاژ برق ورودی

- الزامات نور پس زمینه

- مقدار تخمینی سالانه

- الزامات سفارشی سازی OEM یا سیستم عامل

تیم مهندسی ما مشخصات شما را بررسی می‌کند و یک راه‌حل سازگار، توصیه‌های فنی و یک پیشنهاد در عرض 24 ساعت کاری ارائه می‌کند.
