یک صفحه لمسی بسیار بیشتر از یک سطح شفاف. ساختار داخلی، مواد رسانا، دقت ساخت و طراحی الکتریکی، همگی تعیین می کنند که آیا می تواند به طور قابل اعتماد و پایدار در کاربردهای دنیای واقعی عمل کند یا خیر.
برای سازندگان تجهیزات صنعتی، انتخاب پنل لمسی صنعتی مناسب بسیار فراتر از مقایسه ساده اندازه صفحه نمایش یا رابط است. برای اطمینان از عملکرد پایدار در محیط‌های پیچیده، درک اینکه چگونه اصول کار، فرآیندهای تولید و طراحی ساختاری یک صفحه لمسی بر دوام، دقت و پایداری عملیاتی طولانی‌مدت تأثیر می‌گذارد، ضروری است.

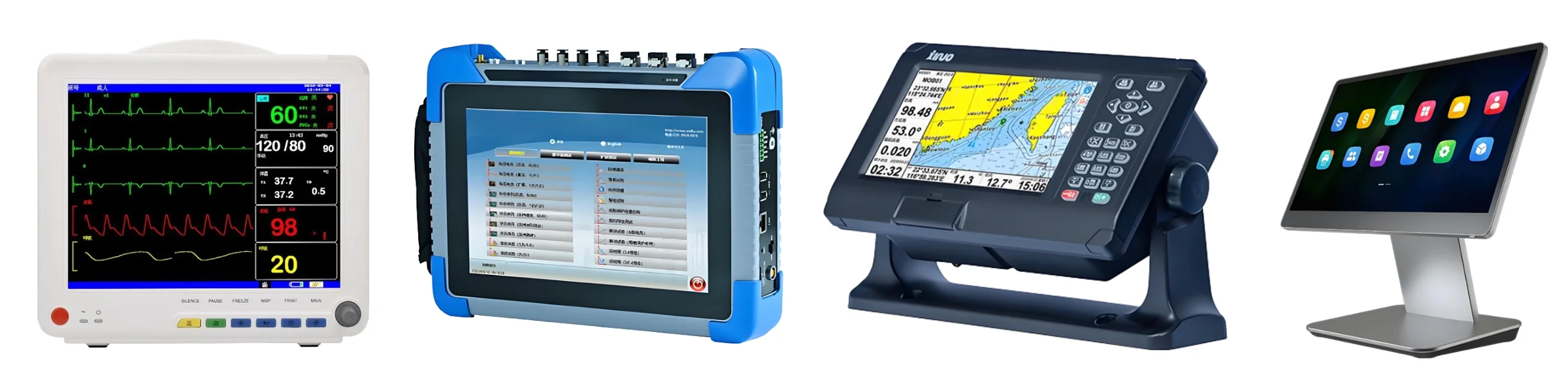

SKY-TDMدر درجه اول راه حل های صفحه لمسی سفارشی را برای سیستم های کنترل صنعتی، تجهیزات پزشکی، الکترونیک خودرو، کیوسک های سلف سرویس و سایر برنامه هایی که نیاز به تعامل قابل اعتماد انسان و ماشین دارند، ارائه می دهد.
مجموعه محصولات ما شامل پانل های لمسی خازنی پیش بینی شده (PCAP) و همچنین پانل های لمسی مقاومتی 4 سیم، 5 سیم و 8 سیم است. هر فناوری اصول کار، طرح‌های ساختاری و فرآیندهای تولیدی منحصربه‌فرد خود را دارد که آنها را برای حوزه‌های کاربردی متمایز مناسب می‌سازد.
پنل‌های لمسی PCAP (خازنی پیش‌بینی‌شده) با تشخیص تغییرات در میدان الکتریکی به کنترل لمسی دقیقی دست می‌یابند، در حالی که پانل‌های لمسی مقاومتی با تشخیص تغییرات سیگنال الکتریکی ناشی از تماس فیزیکی بین لایه‌های رسانا به این امر دست می‌یابند.
اگرچه هر دو فناوری به کاربران اجازه می‌دهند که مستقیماً با نمایشگر تعامل داشته باشند، اما از نظر مواد، پیکربندی الکترود و فرآیندهای مونتاژ تفاوت زیادی دارند.

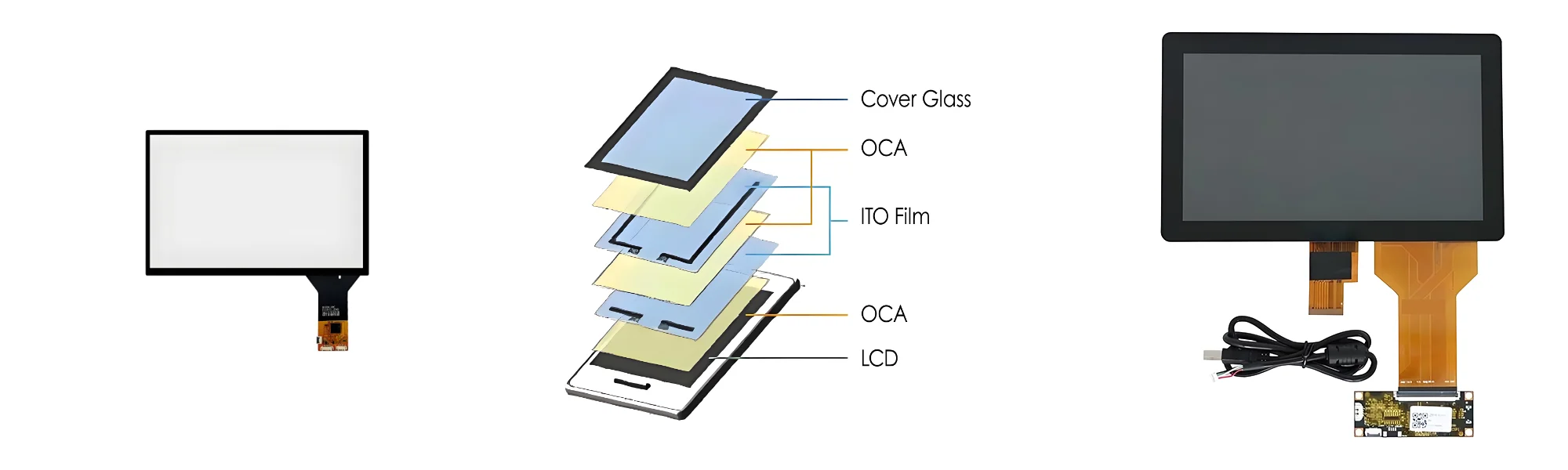

ساختار یک پنل لمسی PCAP از اجزای زیر تشکیل شده است:
● پوشش شیشه یا سایر اجزای سطح پوشش مناسب
● لایه های الکترود رسانای شفاف
● مواد عایق و پشتیبان (مانند OCA، SCA)
● مدارهای چاپی انعطاف پذیر (FPC)
● برد کنترل کننده صفحه لمسی
هر پیکربندی مبادلات متفاوتی بین عملکرد نوری، خواص مکانیکی، ضخامت و هزینه ارائه می‌دهد و آنها را با سناریوهای مختلف کاربردی سازگار می‌کند.

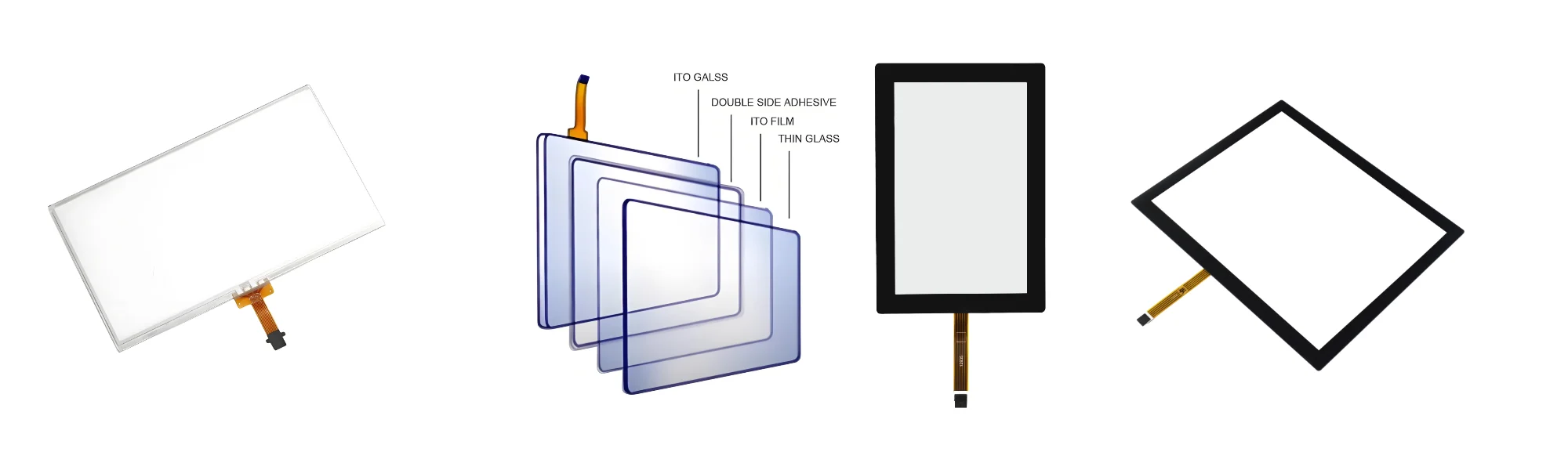

ساختار یک پانل لمسی مقاومتی معمولاً از دو لایه رسانا تشکیل شده است که توسط نقاط فاصله‌دهنده عایق میکروسکوپی از هم جدا شده‌اند.
لایه رویی معمولاً یک فیلم انعطاف پذیر است که با یک ماده رسانا شفاف پوشانده شده است، در حالی که لایه زیرین شیشه یا بستر دیگری با پوشش رسانا است.
هنگامی که کاربر سطح صفحه نمایش را فشار می دهد، لایه بالایی تغییر شکل می دهد تا با لایه رسانای پایین تماس پیدا کند. سپس کنترل کننده سیگنال های الکتریکی حاصل را اندازه گیری می کند تا مکان دقیق لمس را تعیین کند.
بسته به الزامات طراحی خاص، ممکن است شامل پوشش های محافظ، نوارهای لبه، کابل های انعطاف پذیر و اجزای پشتیبانی مکانیکی نیز باشد.
این اصل کار مبتنی بر فشار نه تنها به نمایشگرهای لمسی مقاومتی اجازه می دهد تا از عملکرد دست برهنه پشتیبانی کنند، بلکه آنها را با عملکرد دستکش و استفاده از قلم مناسب یا اجسام سخت سازگار می کند.
ساخت پنل های لمسی خازنی PCAP نیاز به کنترل دقیق بر روی ردیابی های رسانا، سطوح نوری، دقت تراز و اتصالات الکتریکی دارد.
اگرچه فرآیند تولید بسته به مواد حسگر و طراحی ساختاری متفاوت است، مراحل اصلی تولید معمولاً شامل مراحل زیر است.
فرآیند تولید شامل بازرسی شیشه پوشش، بسترهای حسگر، مواد رسانای شفاف، مدارهای چاپی انعطاف پذیر (FPC)، نوارهای چسب و سایر اجزا است. کیفیت مواد به طور مستقیم بر شفافیت نوری، عملکرد الکتریکی، قابلیت اطمینان لمینیت و استحکام مکانیکی محصول نهایی تأثیر می‌گذارد. برای پروژه های صنعتی، انتخاب مواد بر اساس محیط عملیاتی تجهیزات و الزامات مکانیکی تعیین می شود.
بسته به الزامات طراحی، شیشه پوششی تحت فرآیندهایی مانند برش، سنگ زنی لبه، حفاری، پرداخت و تقویت شیمیایی قرار می گیرد. حاشیه های ابریشمی سفارشی، آرم ها، الگوهای تزئینی، و ویژگی های نصب نیز می توانند اعمال شوند. با توجه به سازگاری مواد و طراحی انتخاب شده، می توان از درمان های سطحی مانند Anti-Glare (AG)، Anti-Reflection (AR)، Anti-Fingerprint (AF) و پوشش های ضد لک استفاده کرد. این درمان ها به صفحه لمسی کمک می کند تا با شرایط مختلف نور، روش های تمیز کردن و الزامات زیبایی شناسی سازگار شود.
حسگرهای خازنی حاوی الکترودهای رسانای شفاف هستند که در آرایه‌های خاصی برای تشخیص تغییرات خازنی مرتب شده‌اند. الگوهای ردیابی الکترود و طرح‌های مسیریابی نحوه شناسایی و ارسال سیگنال‌های لمسی به کنترل‌کننده را تعیین می‌کنند.
بسته به فناوری حسگر، فرآیند تولید ممکن است شامل حکاکی فوتولیتوگرافی، پردازش لیزری، چاپ یا سایر روش‌های مناسب باشد. دقت تولید بسیار مهم است، زیرا نقص در ردپای رسانا می تواند بر عملکرد لمسی و قوام محصول تأثیر منفی بگذارد.
سنسور باید از طریق یک FPC به کنترلر لمسی متصل شود. فرآیند باندینگ نیاز به تراز دقیق و شرایط پردازش کنترل شده دارد. اتصالات الکتریکی قابل اعتماد کمک می کند تا خرابی های اتصال به حداقل برسد و ارتباط پایدار بین سنسور و کنترل کننده تضمین شود.
شیشه روکش و سنسور با استفاده از چسب شفاف مناسب با هم لمینت می شوند. کیفیت لمینت مستقیماً بر ظاهر، عملکرد نوری و یکپارچگی مکانیکی محصول تأثیر می گذارد. در طول تولید، گرد و غبار، حباب ها، انحرافات تراز و عیوب چسب باید به شدت کنترل شوند.
پانل های لمسی خازنی تکمیل شده PCAP از نظر ظاهر، پاسخ لمسی، تداوم الکترود و سازگاری با کنترل کننده هدف بازرسی می شوند. برای پروژه‌های خاص، آزمایش‌های اضافی ممکن است شامل عملکرد چند لمسی، عملکرد دستکش، عملیات تداخل آب، عملیات در دمای گسترده و آزمایش سازگاری الکترومغناطیسی (EMC) باشد.
انتخاب مواد در درجه اول باید بر اساس سناریوی کاربردی باشد تا از مهندسی بیش از حد و افزایش هزینه های غیر ضروری جلوگیری شود. این تست های پیشرفته نباید به عنوان تنظیمات استاندارد برای هر پنل لمسی PCAP در نظر گرفته شوند.
یک صفحه لمسی مقاومتی 4 سیم معمولاً از یک فیلم رسانای بالا انعطاف پذیر و یک بستر رسانای پایین تشکیل شده است که با نقاط فاصله دهنده عایق از هم جدا شده اند.
در یک طراحی معمول، بستر پایینی الکترودهای محور X را حمل می کند، در حالی که لایه بالایی الکترودهای محور Y را حمل می کند. هنگامی که فشار دو سطح رسانا را به هم می‌رساند، کنترل‌کننده ولتاژی را به مجموعه الکترود مربوطه اعمال می‌کند و سیگنال‌های حاصل را برای محاسبه مختصات لمسی اندازه‌گیری می‌کند. فرآیند تولید به طور کلی شامل:
● آماده سازی مواد: انتخاب فیلم های PET، بسترهای رسانا، مواد فاصله دهنده، نوارهای چسب، و مدارهای چاپی انعطاف پذیر (FPC) بر اساس مشخصات پانل.
● پردازش لایه رسانا: استفاده از فرآیندهای تولید مناسب برای ساخت سطوح و الکترودهای مقاوم.
● Spacer Dot Formation: چاپ نقاط عایق یکنواخت روی بستر رسانا برای اطمینان از جدا ماندن لایه های رسانا در زمانی که پانل فشرده نمی شود.
● غربالگری ابریشم و پردازش محیطی: ساخت حاشیه های تزئینی، الگوهای عایق، یا سایر ویژگی های مشخص شده در صورت لزوم.
● لمینیت و مونتاژ: تراز کردن و مونتاژ لایه بالایی و بستر زیرین با حفظ فاصله و مشخصات مکانیکی مورد نیاز.
● اتصال و بازرسی FPC: تکمیل اتصالات الکتریکی و به دنبال آن بازرسی مختصات، مقاومت، ظاهر و عملکرد.
یک صفحه لمسی مقاومتی 4 سیم یک راه حل بسیار مقرون به صرفه است.
یک پنل لمسی مقاومتی 5 سیم دارای پیکربندی الکترود متفاوتی در مقایسه با نسخه 4 سیم است. در یک طراحی معمولی، زیرلایه رسانای پایینی به عنوان سطح سنجش عمل می کند، با الکترودهایی در چهار گوشه که میدان الکتریکی اندازه گیری را ایجاد می کنند، در حالی که لایه رسانای بالایی در درجه اول به عنوان یک لایه حسگر ولتاژ عمل می کند.
یک پنل لمسی مقاومتی 8 سیم بر اساس معماری سنتی 4 سیم با افزودن اتصالات اضافی برای دستیابی به اندازه گیری های الکتریکی پایدارتر ساخته شده است.
انتخاب صفحه لمسی مناسب به سناریوی برنامه خاص بستگی دارد:
پنل‌های لمسی مقاومتی 4 سیم برای کاربردهایی با محدودیت‌های شدید هزینه مناسب هستند.
پانل های لمسی مقاومتی 5 سیم برای کاربردهای صنعتی که شامل عملیات فرکانس بالا، تماس مکرر و عمر طولانی مورد انتظار می باشد بسیار ایده آل هستند.
پانل های لمسی مقاومتی 8 سیم برای محیط های خشن که پایداری برتر مورد نیاز است مناسب هستند.
محیط‌های صنعتی مختلف برای ترکیبی از عملکرد لمسی، دوام، کیفیت نوری و انعطاف‌پذیری عملیاتی الزامات مختلفی دارند.
اتوماسیون صنعتی و رابط های انسان و ماشین (HMI)
پنل های کنترل صنعتی معمولاً به پاسخ لمسی پایدار، عملکرد قابل اعتماد و سازگاری با سیستم های کنترل تجهیزات نیاز دارند.
صفحه نمایش های لمسی PCAP برای رابط هایی که نیاز به سطح شیشه ای، عملکرد بصری و قابلیت های چند لمسی دارند ایده آل هستند. برعکس، فناوری مقاومتی برای کاربردهایی که نیاز به ورودی مبتنی بر فشار یا سازگاری با دستکش‌ها و قلم‌های مختلف دارند، مناسب است.
تجهیزات پزشکی
ابزار پزشکی به سطوحی نیاز دارند که به راحتی تمیز شوند، ابعاد مکانیکی کنترل شده و پاسخ لمسی قابل اعتماد باشد.
پنل‌های لمسی PCAP دارای طراحی صفحه جلویی شیشه‌ای صاف هستند، در حالی که پانل‌های مقاومتی برای ابزارهایی که ورودی فشار و سازگاری با ابزارهای اشاره‌ای اختصاصی در اولویت هستند، مناسب هستند.
کیوسک های سلف سرویس و تجهیزات صنعتی
کیوسک‌های سلف‌سرویس، ماشین‌های فروش خودکار، چاپگرها و رابط‌های تجهیزات ممکن است به شیشه پوشش سفارشی، ابعاد نصب، مسیریابی FPC و سازگاری کنترل‌کننده نیاز داشته باشند.
پنل‌های لمسی PCAP تجربه کاربری مدرنی را ارائه می‌کنند، در حالی که فناوری مقاومتی برای برنامه‌هایی با نیازهای ورودی خاص یا محدودیت‌های هزینه سخت مناسب‌تر است.
حمل و نقل و تجهیزات فضای باز
سیستم‌های راه‌آهن، الکترونیک دریایی، ایستگاه‌های شارژ و پایانه‌های کنترل در فضای باز اغلب با چالش‌هایی مانند نوسانات دما، رطوبت، لرزش یا نور زیاد محیط مواجه هستند.
در این برنامه ها، صفحه لمسی باید به عنوان بخشی جدایی ناپذیر از سیستم کلی ارزیابی شود. عواملی مانند شیشه پوشش، طراحی آب بندی، چسب ها، تنظیمات کنترل کننده، روشنایی صفحه نمایش، و روش های نصب مکانیکی همگی بر قابلیت اطمینان کلی تأثیر می گذارند.
چه با استفاده از PCAP و چه از فناوری مقاومتی، نمی توان فرض کرد که آنها ذاتاً دارای قابلیت ضد آب، قابل خواندن در برابر نور خورشید یا حفاظت از محیط زیست هستند، بدون طراحی و اعتبارسنجی مناسب.
هنگام انتخاب تامین کننده مناسب، توصیه می شود عوامل زیر را در نظر بگیرید:
● تجربه در PCAP و ساختارهای پانل لمسی مقاومتی
● در دسترس بودن پیکربندی های مقاومتی 4 سیم، 5 سیم و 8 سیم
● قابلیت در انتخاب مواد و سفارشی سازی سازه
● کنترل فرآیند بر ساخت حسگر، غربالگری ابریشم، لمینیت و مونتاژ
● سازگاری با FPC ها و کنترلرهای لمسی
● دقت ابعادی، همراه با سوابق و رویه های کنترل کیفیت جامع
● پشتیبانی از نمونه سازی و ثبات تولید انبوه
● بهره وری ارتباطات فنی و قابلیت تامین طولانی مدت
ما راه حل های سفارشی پنل لمسی را برای پروژه های OEM و ODM ارائه می دهیم و به مشتریان در ارزیابی جامع ساختار پانل لمسی، مواد، ابعاد، اتصالات الکتریکی و الزامات برنامه کمک می کنیم.
چه به پنل های لمسی خازنی PCAP نیاز داشته باشید یا به پنل های لمسی مقاومتی 4 سیم، 5 سیم و 8 سیم، ما می توانیم راه حل مکانیکی بهینه ای را انتخاب کنیم که نیازهای عملکردی، مکانیکی و محیطی تجهیزات شما را برآورده کند.
به تماس خوش آمدیدSKY-TDMبرای بحث در مورد پانل های لمسی خازنی PCAP، پانل های لمسی مقاومتی 4 سیم، 5 سیم و 8 سیم، و اجازه دهید ما یک راه حل پانل لمسی برای پروژه بعدی شما طراحی کنیم.
