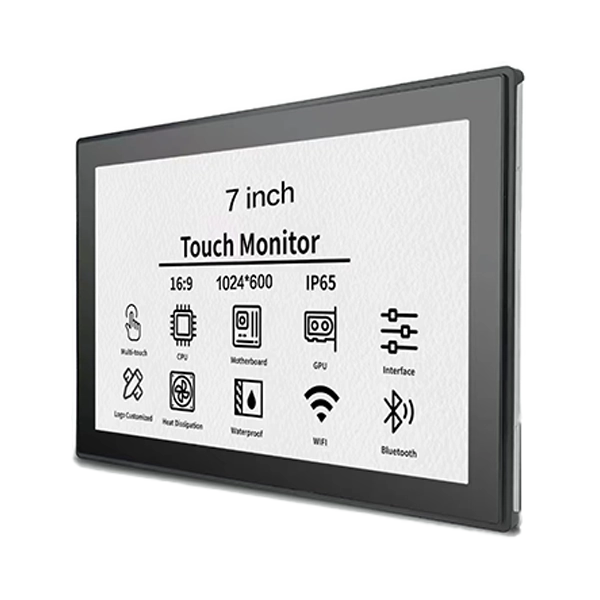

SKY-TDMرا فراهم می کندمانیتور لمسی 7 اینچی با قاب بازبرای پانل های کنترل خانه های هوشمند، ساختن اینترکام های ویدئویی، پایانه های کنترل دسترسی و تجهیزات تعبیه شده. این نمایشگر جمع و جور با ترکیب یک صفحه نمایش IPS درجه صنعتی با گزینه های نصب چند لمسی و انعطاف پذیر PCAP پاسخگو، به سازندگان تجهیزات کمک می کند تا رابط های بصری متناسب با محصولات خود ایجاد کنند.
یک نمایشگر لمسی 7 اینچی با قاب باز تعادل عملی را بین ابعاد جمع و جور، عملکرد تعاملی و یکپارچه سازی تجهیزات انعطاف پذیر ارائه می دهد. برخلاف مانیتورهای رومیزی معمولی، ساختار قاب باز آن برای نصب در داخل محفظه های سفارشی، پانل های دیواری، کیوسک ها و سیستم های تعبیه شده طراحی شده است. عوامل کلیدی انتخاب عبارتند از وضوح صفحه نمایش، روشنایی، حساسیت لمسی، رابط های اتصال، ابعاد نصب و شرایط عملیاتی. SKY-TDM از گزینه های سفارشی سازی مانند نمایشگرهای با روشنایی بالا، عملیات شیشه پوشش، پیوند نوری، تغییرات مکانیکی و تنظیمات رابط پشتیبانی می کند و به OEM ها کمک می کند راه حل های نمایشی را توسعه دهند که با نیازهای کاربردی آنها مطابقت دارد.
نمایشگر لمسی 7 اینچی با قاب باز یک صفحه نمایش تعاملی جمع و جور طراحی شده است که به جای استفاده به عنوان صفحه دسکتاپ مستقل در تجهیزات ادغام می شود. معمولاً یک پنل ال سی دی، حسگر لمسی، الکترونیک کنترلر و یک ساختار نصب را ترکیب می کند که به سازندگان تجهیزات اجازه می دهد تا نمایشگر را در پشت پنل جلویی سفارشی نصب کنند.
طراحی قاب باز به مهندسان OEM کنترل بیشتری بر ظاهر، چیدمان نصب و ابعاد کلی محصول نهایی می دهد. به جای قرار دادن یک محفظه کامل مانیتور مصرف کننده، طراحان می توانند نمایشگر را مستقیماً در واحد کنترل دیواری، ترمینال دسترسی یا محفظه دستگاه قرار دهند.
مدل SKY-TDM یک پنل صنعتی IPS LCD را با فناوری چند لمسی خازنی پیش بینی شده (PCAP) ترکیب می کند. ورودی ویدئو HDMI استاندارد و اتصال لمسی USB، ادغام با سیستم های میزبان سازگار را ساده می کند، در حالی که ساختار قاب باز فلزی از نصب تعبیه شده پشتیبانی می کند.
برای تولیدکنندگانی که رابط‌های خانه هوشمند یا تجهیزات اتوماسیون ساختمان را توسعه می‌دهند، نتیجه یک پلت فرم نمایشگر فشرده است که می‌تواند با طراحی‌های مختلف محفظه و الزامات تعامل کاربر سازگار شود.
درباره مانیتور صفحه لمسی 7 اینچی قاب باز و گزینه های پیکربندی موجود آن بیشتر بدانید.
یک پنل IPS LCD زوایای دید وسیعی را فراهم می کند و به کاربران کمک می کند اطلاعات را از موقعیت های مختلف در اطراف ترمینال دیواری یا ایستگاه کنترل بخوانند. این به ویژه در فضاهای مشترک که کاربران همیشه مستقیماً با نمایشگر روبرو نیستند مفید است.
بسته به پیکربندی انتخاب شده، وضوح صفحه نمایش، روشنایی، کنتراست و عملیات سطح را می توان با نیازهای بصری برنامه مطابقت داد.
فناوری لمس خازنی پیش‌بینی‌شده از تعامل بصری، از جمله ضربه زدن، کشیدن انگشت، و سایر حرکات چند لمسی پشتیبانی شده پشتیبانی می‌کند. این برای رابط های گرافیکی مناسب است که به کاربران امکان می دهد در منوها پیمایش کنند، تنظیمات را تنظیم کنند و دستگاه های متصل را مدیریت کنند.
برای پروژه‌های تخصصی، عملکرد لمسی را می‌توان برای مطابقت با الزاماتی مانند عملکرد دستکش، شرایط لمسی مرتبط با آب، یا شیشه پوشش ضخیم‌تر سفارشی کرد. این توابع باید برای محیط عملیاتی مورد نظر مشخص و تایید شوند.
ساختار قاب باز به مانیتور اجازه می‌دهد تا در محفظه‌های تجهیزات سفارشی قرار بگیرد، بدون اینکه بخش عمده‌ای از یک قاب مانیتور خارجی معمولی وجود داشته باشد. سوراخ‌های نصب رزرو شده و ویژگی‌های مکانیکی قابل تنظیم می‌تواند به سازندگان کمک کند تا نمایشگر را با طرح‌های محفظه خود هماهنگ کنند.
SKY-TDM این محصول را برای عملکرد 24 ساعته در برنامه های تعبیه شده مناسب توصیف می کند. قابلیت اطمینان استقرار واقعی به طراحی کامل سیستم از جمله تهویه، کیفیت برق، دما، نصب و شرایط استفاده بستگی دارد.
برای پیکربندی های سخت افزاری و نرم افزاری میزبان مناسب، مانیتور را می توان با سیستم های مبتنی بر ویندوز، لینوکس، اندروید و رزبری پای ادغام کرد. قبل از نهایی کردن طراحی، خروجی ویدیو، ورودی لمسی و سازگاری درایور را تأیید کنید.
اندازه صفحه نمایش کوچک و ساختار تعبیه شده این مانیتور را به ویژه در مواقعی که تجهیزات نیاز به یک رابط تعاملی دارند اما فضای نصب محدودی دارند، مفید است.
به عنوان مثال، یکپارچه سیستم خانه هوشمند ممکن است به یک صفحه نمایش هفت اینچی نیاز داشته باشد که در یک محفظه دیواری از پیش تعریف شده قرار گیرد و در طول روز در دسترس باشد. یک مانیتور با قاب باز سفارشی می‌تواند سوراخ‌های نصب، موقعیت کابل و سطح لمسی را با محفظه هماهنگ کند و نیاز به طراحی مجدد کل پانل کنترل را کاهش دهد.
هنگام ارزیابی یک برنامه، مهندسان باید فاصله دید، نور محیط، دسترسی کاربر، ساعات کار مورد انتظار و حفاظت از محیط زیست ارائه شده توسط محفظه تمام شده را در نظر بگیرند.
فناوری لمسی مستقیماً بر قابلیت استفاده، تعامل نرم افزاری و مناسب بودن برای محیط کاری تأثیر می گذارد. PCAP و فناوری‌های لمسی مقاومتی نیازمندی‌های متفاوتی را برآورده می‌کنند، بنابراین تصمیم باید بر اساس نحوه کار کاربران با تجهیزات باشد.
| عامل مقایسه | PCAP لمسی | لمس مقاومتی |
|---|---|---|
| تعامل | در صورت پیکربندی متناسب، از رابط های چند لمسی و مبتنی بر اشاره پشتیبانی می کند | به طور کلی برای تعامل مستقیم نقطه و انتخاب مناسب است |
| ورودی را لمس کنید | به تغییرات ظرفیت پاسخ می دهد | به فشار وارد شده به سطح لمسی پاسخ می دهد |
| تجربه کاربری | مشابه گوشی های هوشمند و تبلت های مدرن | عملی برای کارهای ورودی ساده و کنترل شده |
| عملیات دستکش | نیاز به تنظیم لمسی سازگار و دستکش مناسب دارد | بسته به طراحی می تواند از بسیاری از برنامه های دستکش و قلم پشتیبانی کند |
| برنامه های کاربردی معمولی | پانل های خانه هوشمند، تلفن های داخلی و پایانه های تعاملی | منتخب سیستم های کنترل صنعتی و دستگاه های ورودی تخصصی |
برای یک رابط خانه هوشمند مدرن با ناوبری سوایپ و کنترل های چند لمسی، PCAP اغلب نقطه شروع مناسبی است. برای تجهیزاتی که با دستکش ها یا قلم های خاص کار می کنند، لمس مقاومتی مبتنی بر فشار ممکن است ارزش ارزیابی داشته باشد.
هیچ کدام از این دو فناوری برتری جهانی ندارند. بهترین انتخاب به رابط کاربری، شیشه پوشش، محیط عملیاتی و رفتار لمسی مورد نیاز بستگی دارد. هنگام مقایسه گزینه های یکپارچه سازی موجود، راه حل های صفحه لمسی و صفحه نمایش SKY-TDM را مرور کنید.
اندازه صفحه نمایش به تنهایی تعیین نمی کند که آیا یک مانیتور با یک سیستم تعبیه شده مطابقت دارد یا خیر. خریداران باید مشخصات نوری، الکتریکی، مکانیکی و محیطی را با هم بررسی کنند.
| مشخصات | اطلاعات محصول منتشر شده | چرا اهمیت دارد |
|---|---|---|
| اندازه صفحه نمایش | 7 اینچ | دسته نمایش و فضای رابط موجود را تعیین می کند. |
| تکنولوژی نمایش | IPS LCD درجه صنعتی | پشتیبانی از دید گسترده برای نصب های ثابت. |
| قطعنامه | پیکربندی سفارش داده شده را تأیید کنید | بر وضوح متن، نمادها و چیدمان رابط تأثیر می گذارد. |
| تکنولوژی لمسی | PCAP چند لمسی | از رابط های تعاملی پاسخگو پشتیبانی می کند. |
| رابط ویدیویی | HDMI | صفحه نمایش را به تجهیزات میزبان سازگار متصل می کند. |
| رابط لمسی | USB | ورودی لمسی را به سیستم میزبان منتقل می کند. |
| منبع تغذیه | الزامات مدل انتخابی را تأیید کنید | سازگاری الکتریکی با تجهیزات را تضمین می کند. |
| نصب | نصب تعبیه شده با قاب باز | برش های محفظه و اتصال مکانیکی را تعیین می کند. |
| سفارشی سازی | روشنایی، عملیات شیشه، اتصال، و گزینه های مکانیکی | به انطباق مانیتور با نیازهای خاص پروژه کمک می کند. |
قبل از سفارش، آخرین دیتاشیت فنی و نقشه مکانیکی را درخواست کنید. ناحیه نمایش فعال، ابعاد کلی، موقعیت‌های سوراخ نصب، فاصله کابل، اتصال برق و الزامات رابط میزبان را تأیید کنید.
روشنایی نیز باید با محیط نصب مطابقت داشته باشد. یک صفحه کنترل استاندارد داخلی ممکن است به روشنایی یک نمایشگر که در نزدیکی یک پنجره روشن قرار دارد نیاز نداشته باشد. SKY-TDM گزینه های سفارشی سازی با روشنایی بالا تا 1000 نیت را برای پیکربندی های مناسب فهرست می کند. مقدار نهایی باید برای مدل انتخاب شده تایید شود.
تجهیزات OEM به ندرت دارای ابعاد محفظه یا الزامات عملیاتی یکسان هستند. سفارشی‌سازی به جای اینکه مهندسان را مجبور به طراحی مجدد اجزای اطراف حول یک مانیتور استاندارد کند، صفحه نمایش را با محصول کامل تراز می‌کند.
SKY-TDM گزینه های سفارشی سازی را ارائه می دهد که ممکن است شامل موارد زیر باشد:
پیوند نوری، تنظیم لمسی و حفاظت از محیط زیست نباید به عنوان ویژگی های قابل تعویض در نظر گرفته شوند. به عنوان مثال، اتصال ممکن است عملکرد نوری را بهبود بخشد و به کاهش فضایی که گرد و غبار یا رطوبت در آن جمع می شود کمک کند، اما به طور خودکار یک رتبه IP خاص ایجاد نمی کند یا دستگاه کامل را ضد آب نمی کند.
برای تیم های پروژه، کارآمدترین رویکرد این است که قبل از درخواست یک نمونه سفارشی، نقشه مکانیکی، الزامات رابط، روشنایی هدف، رفتار لمسی و شرایط عملیاتی را تعریف کنند.
ارزیابی ساختار یافته به جلوگیری از مشکلات سازگاری در طول نمونه سازی و تولید انبوه کمک می کند. هنگام مقایسه تامین کنندگان و پیکربندی ها از چک لیست زیر استفاده کنید.
این مراحل به ویژه برای محصولاتی که در چندین دوره تولید تولید می شوند، مهم هستند. اعتبارسنجی زودهنگام می تواند کار مجدد محفظه، تاخیرهای یکپارچه سازی و تغییرات قابل اجتناب پس از شروع تولید را کاهش دهد.
مزیت اصلی آن یکپارچگی فشرده و تعاملی است. ساختار قاب باز به سازندگان اجازه می دهد تا صفحه نمایش را در محفظه تجهیزات سفارشی جاسازی کنند، در حالی که عملکرد لمسی کنترل مستقیم کاربر را بدون نیاز به صفحه کلید یا ماوس جداگانه فراهم می کند.
بله. گزینه‌های سفارشی‌سازی موجود شامل ابعاد مکانیکی، موقعیت‌های سوراخ نصب، ترتیب کابل‌ها، شیشه پوشش و ویژگی‌های رابط انتخابی است. برای تایید امکان سنجی، طراحی محوطه و الزامات نصب را به اشتراک بگذارید.
SKY-TDM مانیتور را برای عملکرد مداوم در برنامه های تعبیه شده مناسب مشخص می کند. عمر واقعی و قابلیت اطمینان به پیکربندی نهایی، دمای محیط، منبع تغذیه، تهویه و شرایط عملیاتی بستگی دارد. قبل از استقرار معیارهای اعتبار سنجی مورد نیاز را تأیید کنید.
اطلاعات محصول ورودی ویدئو HDMI و اتصال لمسی USB را به عنوان رابط های استاندارد مشخص می کند. سایر تنظیمات رابط ممکن است با سفارشی سازی در دسترس باشند. قبل از سفارش، سازگاری با سخت افزار میزبان مورد نظر را تأیید کنید.
سفارشی سازی روشنایی در دسترس است، با گزینه های روشنایی بالا تا 1000 نیت برای پیکربندی های مناسب فهرست شده است. پیوند نوری و عملیات سطحی مناسب نیز ممکن است به بهبود خوانایی کمک کند. عملکرد واقعی به نصب، بازتاب ها و نور محیط بستگی دارد.
SKY-TDM سازگاری با ویندوز، لینوکس و اندروید را شناسایی می‌کند و سیستم‌های مبتنی بر Raspberry Pi نیز در پیکربندی‌های مناسب پشتیبانی می‌شوند. خروجی ویدیوی میزبان، پشتیبانی لمسی USB، درایورها و نرم افزار مورد نیاز را در طول آزمایش یکپارچه سازی بررسی کنید.
مقدار مورد نیاز، کاربرد، وضوح، روشنایی، فناوری لمسی، الزامات رابط، طراحی نصب، محیط عملیاتی و هرگونه نیاز سفارشی‌سازی را ارائه دهید. این جزئیات به تامین کننده کمک می کند تا یک پیکربندی مناسب را توصیه کند و الزامات تولید را ارزیابی کند.
نمایشگر لمسی 7 اینچی با قاب باز یک انتخاب عملی برای سازندگان تجهیزاتی است که به یک صفحه نمایش تعاملی فشرده با یکپارچگی مکانیکی انعطاف پذیر نیاز دارند. مناسب بودن آن به چیزی بیش از اندازه صفحه نمایش بستگی دارد: وضوح، روشنایی، فناوری لمسی، ابعاد نصب، رابط‌ها و شرایط عملیاتی همگی باید با محصول نهایی مطابقت داشته باشند.
راه حل SKY-TDM با فناوری صفحه نمایش IPS، چند لمسی PCAP، ورودی ویدیوی HDMI، اتصال USB لمسی و گزینه های سفارشی سازی، می تواند از پانل های کنترل خانه هوشمند، اینترکام ساختمان، پایانه های دسترسی و سایر برنامه های تعبیه شده پشتیبانی کند. بررسی دقیق مشخصات و آزمایش نمونه برای دستیابی به یکپارچگی قابل اعتماد ضروری است.
در حال برنامه ریزی برای ترمینال جدید خانه هوشمند، سیستم اینترکام یا رابط کنترل صنعتی هستید؟مانیتور صفحه لمسی 7 اینچی با قاب باز را کاوش کنید وبا ما تماس بگیریدبرای بحث در مورد مشخصات صفحه نمایش، نقشه های مکانیکی، الزامات سفارشی سازی OEM و برنامه پروژه. SKY-TDM می تواند به شما در ارزیابی پیکربندی صفحه نمایش مناسب برای پروژه توسعه محصول بعدی خود کمک کند.
