چگونه یک برد AD 2-HDMI به LVDS TTL می تواند یکپارچه سازی LCD صنعتی را ساده کند؟

هنگامی که تجهیزات صنعتی به ورودی های ویدئویی انعطاف پذیر و اتصال قابل اعتماد TFT LCD نیاز دارند،2-HDMI به LVDS TTL Interface AD ​​BoardازSKY-TDMیک راه حل عملی کنترل کننده ارائه می دهد. طراحی شده برای یکپارچه سازی صفحه نمایش صنعتی، از ورودی های HDMI دوگانه، خروجی های LVDS و TTL، سیستم عامل قابل تنظیم و پانل های LCD از 7 تا 32 اینچ پشتیبانی می کند و به توسعه دهندگان OEM کمک می کند تا یکپارچه سازی سخت افزار را ساده کرده و تلاش توسعه را کاهش دهند.

یک کنترل کننده نمایشگر باید بیشتر از تبدیل سیگنال های ویدئویی انجام دهد. باید با رابط LCD مطابقت داشته باشد، انتقال تصویر پایدار را حفظ کند، از زمان بندی پانل مورد نیاز پشتیبانی کند و در طول چرخه عمر تجهیزات قابل اعتماد بماند. را2-HDMI به LVDS TTL Interface AD ​​Boardحول این الزامات عملی طراحی شده است. با پذیرش دو منبع ویدئویی HDMI و ارائه رابط های خروجی LVDS یا RGB TTL، به طراحان تجهیزات انعطاف پذیری بیشتری در هنگام انتخاب پنل های TFT LCD صنعتی می دهد. سفت‌افزار قابل تنظیم آن نیز می‌تواند با وضوح، زمان‌بندی، تعاریف رابط، کنترل نور پس‌زمینه، تنظیمات OSD و سایر نیازهای پروژه سازگار شود. این برد را برای اتوماسیون صنعتی، تجهیزات پزشکی، کیوسک های سلف سرویس، تابلوهای دیجیتال، تجهیزات حمل و نقل و سیستم های نمایشگر تعبیه شده مناسب می کند.

فهرست مطالب

1. برد AD رابط TTL 2-HDMI به LVDS چیست؟
2. چرا ورودی های HDMI دوگانه در نمایشگرهای صنعتی مهم هستند؟
3. چگونه خروجی های LVDS و TTL سازگاری LCD را بهبود می بخشند؟
4. چه ویژگی های کلیدی باید در نظر گرفته شود؟
5. کجا می توان از این کنترلر نمایشگر استفاده کرد؟
6. چگونه یکپارچه سازی نمایشگر OEM را ساده می کند؟
7. بررسی اجمالی فنی هیئت کنترل
8. سوالات متداول
9. یک راه حل نمایش صنعتی سفارشی دریافت کنید

برد AD رابط TTL 2-HDMI به LVDS چیست؟

یک برد AD نمایشگر که معمولاً برد کنترلر LCD نامیده می شود، به عنوان نقطه اتصال بین منبع ویدیو و پنل LCD عمل می کند. در تجهیزات صنعتی، منبع ویدئو ممکن است یک سیگنال HDMI ارائه دهد در حالی که پنل TFT LCD انتخابی ممکن است به یک رابط LVDS یا TTL نیاز داشته باشد. کنترل کننده سیگنال ویدئویی دریافتی را ترجمه و پردازش می کند تا بتوان آن را به رابط LCD مناسب تحویل داد.

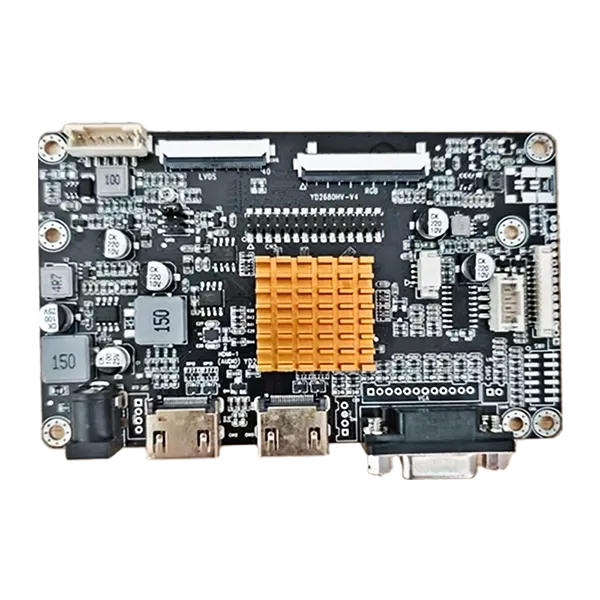

را2-HDMI به LVDS TTL Interface AD ​​Boardبه طور خاص برای این نوع ادغام طراحی شده است. از دو ورودی ویدئو HDMI پشتیبانی می کند و می تواند خروجی LVDS یا RGB TTL را برای پانل های TFT LCD صنعتی سازگار ارائه دهد. با توجه به مشخصات محصول، بسته به نیاز پنل خاص، می توان آن را برای نمایشگرهای TFT صنعتی از تقریباً 7 تا 32 اینچ پیکربندی کرد.

برای پروژه‌های OEM، این رویکرد می‌تواند نیاز به طراحی مجدد کل قطعات الکترونیکی نمایشگر را هنگام تغییر مدل‌های پانل یا پیکربندی تجهیزات کاهش دهد. در عوض، مهندسان می‌توانند پیکربندی کنترل‌کننده مناسب را انتخاب کنند و وضوح، زمان‌بندی، تعریف رابط و نیازهای برق LCD را تأیید کنند.

چرا ورودی های HDMI دوگانه در نمایشگرهای صنعتی مهم هستند؟

سیستم های صنعتی به طور فزاینده ای از چندین منبع ویدئویی استفاده می کنند. برای مثال، ممکن است یک ماشین نیاز به نمایش اطلاعات از یک کامپیوتر داشته باشد در حالی که سیگنالی را از یک دوربین صنعتی، سیستم بازرسی، کامپیوتر جاسازی شده یا واحد پردازش ثانویه دریافت می کند.

یک کنترلر با دو ورودی HDMI راه مناسبی برای اتصال دو منبع ویدیوی دیجیتال و جابجایی بین آنها فراهم می کند. این می تواند معماری سیستم را بدون نیاز به یک دستگاه سوئیچینگ خارجی اضافی در هر برنامه انعطاف پذیرتر کند.

• چندین منبع ویدیویی:دو ورودی HDMI انعطاف پذیری سیستم را بیشتر می کند.
• یکپارچه سازی سیستم:سوئیچینگ منبع ویدئو را می توان در معماری نمایشگر گنجاند.
• ارتقاء تجهیزات:سیستم های موجود را می توان با منابع ویدئویی جدید مبتنی بر HDMI تطبیق داد.
• انعطاف طراحی:مهندسان می توانند سیستم های نمایشگر را بر اساس پیکربندی های منبع مختلف بسازند.

این ویژگی به ویژه برای سیستم‌های HMI صنعتی، پایانه‌های کنترل، تجهیزات بازرسی، کیوسک‌ها و سایر محصولاتی که انعطاف‌پذیری منبع نمایش در آنها مهم است، مفید است.

چگونه خروجی های LVDS و TTL سازگاری LCD را بهبود می بخشند؟

پنل های LCD همه از یک رابط الکتریکی استفاده نمی کنند. دو رابط رایج در برنامه های کاربردی TFT صنعتی LVDS و TTL/RGB هستند. انتخاب رابط کنترلر اشتباه می تواند منجر به ناسازگاری، تصاویر ناپایدار یا طراحی مجدد سخت افزار اضافی شود.

پشتیبانی از هر دو خروجی LVDS و TTL به طراحان سیستم گزینه های بیشتری را هنگام انتخاب پنل های LCD سازگار می دهد. اتصالات LVDS این کنترلر شامل جفت سیگنال دیفرانسیل اختصاصی است، در حالی که رابط TTL آن داده های RGB و سیگنال های همگام سازی را برای پانل های سازگار فراهم می کند.

مهندسان همیشه باید مدل LCD دقیق، وضوح، پارامترهای زمان بندی، ولتاژ مورد نیاز، پیکربندی کانکتور و نقشه پین ​​را قبل از تولید تأیید کنند. سازگاری رابط به مشخصات کامل پانل بستگی دارد تا نام رابط به تنهایی.

چه ویژگی های کلیدی باید در نظر گرفته شود؟

انتخاب یک کنترلر LCD صنعتی به چیزی بیش از بررسی مطابقت فیزیکی کانکتورهای ورودی و خروجی نیاز دارد. مشخصات الکتریکی، پیکربندی سیستم عامل، زمان بندی پانل، نیازمندی های نور پس زمینه و ملاحظات تامین طولانی مدت همگی می توانند بر قابلیت اطمینان پروژه تاثیر بگذارند.

دو ورودی ویدئو HDMI

دو ورودی HDMI به طراحان تجهیزات این امکان را می دهد که چندین منبع ویدیوی دیجیتال را به هم متصل کرده و منبع مناسب را با توجه به نیاز سیستم انتخاب کنند.

پشتیبانی از خروجی LVDS و TTL

پشتیبانی از هر دو نوع خروجی، دامنه پانل‌های LCD سازگار TFT را افزایش می‌دهد و می‌تواند طراحی مجدد سخت‌افزار را زمانی که یک پروژه OEM از پیکربندی‌های مختلف نمایشگر استفاده می‌کند، کاهش دهد.

پیکربندی سیستم عامل انعطاف پذیر

سفت‌افزار را می‌توان با توجه به وضوح LCD، پارامترهای زمان‌بندی، تعاریف رابط، الزامات OSD، آرم راه‌اندازی و سایر تنظیمات خاص برنامه سفارشی کرد. این به ویژه برای تجهیزات OEM و ODM که ممکن است پیکربندی استاندارد کنترل کننده کافی نباشد، ارزشمند است.

طراحی صنعتی گرا

این برد برای کاربردهای صنعتی مداوم، با ملاحظات طراحی متمرکز بر پردازش سیگنال پایدار، کاهش تداخل، در دسترس بودن قطعات و عملکرد طولانی مدت در نظر گرفته شده است.

یکپارچه سازی فشرده

یک برد کنترلی اختصاصی می تواند معماری نمایش داخلی تجهیزات تعبیه شده را ساده کند و به مهندسان کمک کند تا اتصالات LCD، کنترل نور پس زمینه، تبدیل سیگنال و عملکردهای نمایشگر مرتبط را در یک پلت فرم سخت افزاری تعریف شده مدیریت کنند.

کجا می توان از این کنترلر نمایشگر استفاده کرد؟

از آنجایی که این کنترلر انعطاف پذیری ورودی HDMI را با گزینه های خروجی LVDS و TTL LCD ترکیب می کند، می تواند طیف گسترده ای از کاربردهای نمایشگر تعبیه شده و صنعتی را ارائه دهد.

پیکربندی مناسب به محیط عملیاتی تجهیزات، مدل LCD، منبع ویدئو، وضوح، فضای مکانیکی و معماری قدرت بستگی دارد. به همین دلیل، تأیید مهندسی باید قبل از تولید انبوه تکمیل شود.

چگونه یکپارچه سازی نمایشگر OEM را ساده می کند؟

هنگامی که یک پروژه OEM نیاز به پنل LCD، صفحه لمسی، کنترلر، کابل ها، سیستم عامل، نور پس زمینه و ساختار مکانیکی دارد، یکپارچه سازی نمایشگر می تواند پیچیده شود. یک برد کنترلی که می تواند در اطراف LCD مورد نظر پیکربندی شود می تواند برخی از این چالش های یکپارچه سازی را کاهش دهد.

SKY-TDM خدمات مهندسی نمایشگر را شامل انتخاب LCD، پیکربندی کنترلر، سفارشی سازی صفحه لمسی، اتصال نوری، شیشه پوشش، کابل های رابط، و الزامات یکپارچه سازی نمایشگر مربوطه ارائه می دهد. سیستم های مدیریت کیفیت آن شامل گواهینامه های ISO 9001، ISO 13485 و IATF 16949 است، در حالی که بردهای کنترل کننده قبل از حمل و نقل طبق اطلاعات محصول شرکت تحت آزمایش عملکردی قرار می گیرند.

برای مشتریان OEM و ODM، پشتیبانی مهندسی می تواند شامل موارد زیر باشد:

• وضوح LCD و پیکربندی زمان
• نقشه برداری پین LVDS و تنظیم زمان بندی TTL
• بهینه سازی سیستم عامل
• کنترل نور پس زمینه و روشنایی
• پیکربندی زبان OSD
• سفارشی سازی لوگوی راه اندازی
• پین کابل و پیکربندی کانکتور
• الزامات نصب مکانیکی
• تطبیق ال سی دی و پنل لمسی

این رویکرد یکپارچه می‌تواند به ویژه برای پروژه‌هایی که سازگاری نمایشگر و در دسترس بودن قطعات بلندمدت از ملاحظات طراحی مهم هستند، ارزشمند باشد.

بررسی اجمالی فنی هیئت کنترل

جدول زیر ویژگی های مهم این راه حل کنترل کننده را خلاصه می کند و ارتباط عملی آنها را در طول توسعه سیستم نمایش توضیح می دهد.

تعاریف واقعی پین و پیکربندی الکتریکی همیشه باید با صفحه داده LCD هدف بررسی شود. به عنوان مثال، رابط LVDS از جفت سیگنال های TX دیفرانسیل استفاده می کند، در حالی که رابط TTL شامل داده های RGB، DE، VS، HS، DCLK و سیگنال های کنترل مرتبط است. نگاشت صحیح پین برای ادغام موفقیت آمیز ضروری است.

سوالات متداول

1. چه پنل های LCD را می توان به این کنترلر متصل کرد؟

کنترلر را می توان برای طیف وسیعی از پنل های TFT LCD صنعتی با استفاده از رابط های LVDS یا TTL سازگار پیکربندی کرد. پانل هایی در محدوده تقریبی 7 تا 32 اینچ بسته به مدل خاص و نیازهای الکتریکی قابل پشتیبانی هستند. ارائه شماره مدل LCD به تیم مهندسی اجازه می دهد تا سازگاری را تأیید کند.

2. آیا می توان سیستم عامل را برای یک پروژه OEM سفارشی کرد؟

بله. سفارشی‌سازی میان‌افزار می‌تواند وضوح LCD، پارامترهای زمان‌بندی، تعاریف رابط، تنظیمات OSD، لوگوهای راه‌اندازی و سایر الزامات خاص پروژه را پوشش دهد.

3. آیا برد از هر دو پنل LVDS و TTL LCD پشتیبانی می کند؟

بله. این کنترلر برای ارائه گزینه های خروجی LVDS و RGB TTL طراحی شده است که به آن اجازه می دهد از پیکربندی های مختلف TFT LCD صنعتی سازگار پشتیبانی کند.

4. آیا می توان دو منبع HDMI را همزمان وصل کرد؟

این برد دو رابط ورودی HDMI را ارائه می دهد که به دو منبع ویدئوی دیجیتال سازگار با سیستم نمایش با انتخاب منبع مطابق با برنامه پیکربندی شده اجازه می دهد.

5. آیا این کنترلر برای کاربردهای صنعتی مداوم مناسب است؟

این محصول برای کاربردهای صنعتی و عملیات مداوم، با تاکید بر پردازش سیگنال پایدار، کنترل تداخل، اجزای صنعتی گرا و ملاحظات تامین طولانی مدت طراحی شده است.

6. آیا SKY-TDM می تواند یک مجموعه نمایشگر کامل را ارائه دهد؟

بله. SKY-TDM می‌تواند الزامات یکپارچه‌سازی صفحه نمایش گسترده‌تر، از جمله پانل‌های LCD صنعتی، صفحه‌های لمسی خازنی یا مقاومتی، بردهای کنترل‌کننده، کابل‌های رابط، اتصال نوری، شیشه پوشش و خدمات مهندسی OEM/ODM را پشتیبانی کند.

یک راه حل نمایش صنعتی سفارشی دریافت کنید

انتخاب کنترلر LCD مناسب گام مهمی در ساخت یک سیستم نمایش صنعتی پایدار است. با ورودی های HDMI دوگانه، سازگاری با خروجی LVDS و TTL، سیستم عامل قابل تنظیم، و پشتیبانی مهندسی برای تطبیق و یکپارچه سازی LCD، این کنترلر می تواند به توسعه دهندگان OEM کمک کند تا سیستم های نمایشگر را بر اساس نیازهای فنی خاص خود ایجاد کنند. اگر در حال ارزیابی یک HMI صنعتی، دستگاه پزشکی، کیوسک، نمایشگر حمل و نقل یا پروژه تجهیزات جاسازی شده هستید، درباره برد AD رابط 2-HDMI به LVDS TTL وبا ما تماس بگیریدبا مدل LCD، وضوح، نوع رابط، کمیت و الزامات پروژه شما. SKY-TDM می تواند به تأیید سازگاری و ایجاد یک راه حل کاربردی نمایشگر برای برنامه شما کمک کند.
