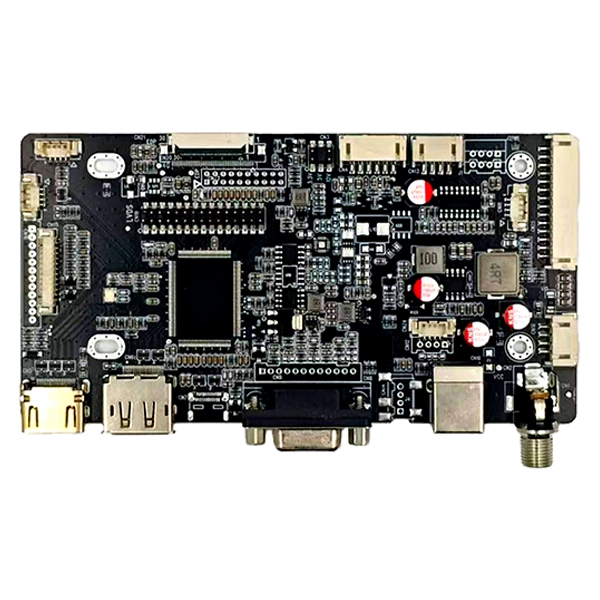

SKY-TDMرا توسعه می دهدHDMI و DP و VGA و نوع C به LVDS EDP Interface AD Boardبرای کمک به OEMها، یکپارچهکنندههای سیستم و سازندگان تجهیزات صنعتی، چندین منبع ویدئویی را با پانلهای LVDS یا eDP LCD از طریق یک کنترلکننده نمایش انعطافپذیر متصل کنند. با ترکیب ورودیهای HDMI، DisplayPort، VGA، و USB Type-C با پیکربندیهای خروجی LCD متعدد، برد میتواند پیچیدگی سختافزار را کاهش دهد و در عین حال از برنامههای نمایشگر تعبیهشده سختافزاری پشتیبانی کند.
سیستم های نمایش صنعتی مدرن اغلب نیاز به کار با کامپیوترهای میزبان مختلف، رابط های گرافیکی و پنل های LCD دارند. استفاده از یک کنترلکننده مجزا برای هر رابط میتواند کار مهندسی، نیازمندیهای موجودی و زمان یکپارچهسازی را افزایش دهد. یک برد درایور LCD چند رابط، با ترکیب چندین ورودی ویدئو و خروجی نمایش در یک PCB درجه صنعتی، رویکرد عملی تری را ارائه می دهد.
پیکربندی رابط HDMI، DP، VGA و Type-C از طیف گستردهای از پلتفرمهای میزبان پشتیبانی میکند، در حالی که خروجیهای LVDS و eDP کنترلکننده را برای معماریهای مختلف TFT LCD مناسب میسازد. این برد از ولتاژ پانل قابل تنظیم، خروجی نور پس زمینه، دمای عملیاتی صنعتی و خدمات مهندسی OEM/ODM پشتیبانی می کند و آن را برای HMI های صنعتی، تجهیزات CNC، دستگاه های پزشکی، کیوسک ها، سیستم های بینایی ماشین و نمایشگرهای تعبیه شده مناسب می کند.
فهرست مطالب
چرا نمایشگرهای صنعتی به چندین رابط ویدئویی نیاز دارند؟
برد کنترلر چگونه رابط های مختلف نمایشگر را به هم متصل می کند؟
ویژگی های کلیدی Interface AD Board چیست؟
کجا می توان از این کنترلر نمایشگر استفاده کرد؟
چگونه پشتیبانی OEM و ODM یکپارچه سازی نمایشگر را بهبود می بخشد؟
مهندسان چگونه باید کنترل کننده نمایشگر مناسب را انتخاب کنند؟
چرا نمایشگرهای صنعتی به چندین رابط ویدئویی نیاز دارند؟
پروژه های نمایش صنعتی به ندرت از یک معماری سخت افزاری پیروی می کنند. یک دستگاه ممکن است از یک کامپیوتر صنعتی با DisplayPort استفاده کند، دیگری ممکن است به HDMI متکی باشد، در حالی که تجهیزات قدیمی ممکن است همچنان از VGA استفاده کنند. در سمت نمایشگر، ماژول LCD ممکن است بسته به تولید، وضوح، اندازه و طراحی از LVDS یا eDP استفاده کند.
این یک چالش مهندسی مشترک ایجاد می کند: منبع ویدیو و پنل LCD لزوماً از استاندارد رابط یکسانی استفاده نمی کنند. بدون یک کنترل کننده انعطاف پذیر، مهندسان ممکن است برای پروژه های مختلف به بردهای تبدیل متفاوتی نیاز داشته باشند.
یک کنترل کننده نمایش چند ورودی می تواند این معماری را با پشتیبانی از:
- منابع ویدئویی HDMI برای سیستم های میزبان دیجیتال رایج.
- DisplayPort برای کامپیوترهای صنعتی مدرن و پلتفرم های تعبیه شده.
- VGA برای کامپیوترهای قدیمی و ارتقاء تجهیزات.
- USB Type-C با حالت DP Alt برای پلتفرمهای محاسباتی فشرده سازگار.
- خروجی های LVDS برای پانل های TFT LCD صنعتی سازگار.
- خروجیهای eDP برای معماریهای LCD جدیدتر با کارایی بالا.
برای پروژههای OEM، این انعطافپذیری میتواند به کاهش نیاز به طراحی مجدد الکترونیک نمایشگر هر زمان که پلتفرم میزبان تغییر کند، کمک کند.
برد کنترلر چگونه رابط های مختلف نمایشگر را به هم متصل می کند؟
نقش اصلی یک درایور LCD یا برد AD دریافت اطلاعات ویدیویی از دستگاه میزبان، پردازش سیگنال و ارائه سیگنال نمایش مناسب به پنل LCD انتخاب شده است. رابط سمت میزبان و رابط سمت پنل نباید یکسان باشند.
در این پیکربندی، HDMI، DP، VGA، و Type-C به عنوان گزینه های ورودی ویدیو عمل می کنند. کنترلر این سیگنال ها را پردازش می کند و خروجی LVDS یا eDP را مطابق با معماری پانل متصل ارائه می دهد.
این برد از LVDS 8 بیتی دو کاناله و چندین پیکربندی eDP، از جمله گزینه های FPC 20 پین، 30 پین و 40 پین پشتیبانی می کند. این باعث می شود که سازگاری پانل بخش مهمی از یکپارچه سازی سیستم باشد. مهندسان باید مدل LCD، وضوح، نوع رابط، تعریف پین، ولتاژ پانل، نیازهای نور پس زمینه و پیکربندی سیستم عامل را قبل از تولید بررسی کنند.
به عنوان مثال، یک سیستم یکپارچه کننده سیستمی که یک ماشین صنعتی قدیمی مبتنی بر VGA را ارتقا میدهد، میتواند به طور بالقوه معماری LCD موجود را در حین استفاده از کنترلکنندهای که ورودی VGA را میپذیرد، حفظ کند. برعکس، یک سیستم جاسازیشده جدید میتواند از ورودی HDMI، DP یا سازگار Type-C هنگام رانندگی با پنل eDP استفاده کند.
ویژگی های کلیدی Interface AD Board چیست؟
1. چندین گزینه ورودی ویدیو
این برد ورودی های ویدئویی HDMI، DisplayPort، VGA و USB Type-C را ترکیب می کند. این معماری چند رابط به توسعه دهندگان تجهیزات آزادی بیشتری در هنگام انتخاب رایانه های صنعتی، بردهای جاسازی شده و دستگاه های میزبان می دهد.
2. سازگاری نمایش LVDS و eDP
پشتیبانی از LVDS و eDP باعث می شود که این کنترلر برای نسل های مختلف فناوری TFT LCD مناسب باشد. تنظیمات موجود شامل LVDS 8 بیتی دو کاناله و همچنین رابط های eDP 20 پین، 30 پین و 40 پین می باشد.
3. پیکربندی توان انعطاف پذیر
این کنترلر از گزینه های ولتاژ پانل 3.3 ولت، 5 ولت و 12 ولت پشتیبانی می کند. گزینه های خروجی نور پس زمینه شامل 5 ولت، 12 ولت و 24 ولت است. این انعطاف پذیری هنگام ادغام ماژول های LCD با نیازهای الکتریکی مختلف مفید است.
4. قابلیت عملیات صنعتی
محدوده دمای عملیاتی مشخص شده 20- تا 80 درجه سانتیگراد است. این طرح همچنین شامل اجزای درجه صنعتی، طراحی کم موج و حفاظت ESD تقویتشده برای محیطهای سخت افزاری است.
5. پردازش تصویر و توابع گسترش
اطلاعات محصول حافظه داخلی DDR، پردازش FRC و چرخش تصویر 180 درجه را مشخص می کند. این عملکردها می توانند در نمایشگرهای جاسازی شده که جهت گیری تصویر و پردازش نمایشگر باید با نصب فیزیکی تطبیق داده شود، ارزشمند باشند.
مشخصات فنی اصلی چیست؟
جدول زیر مشخصات اولیه موجود برای این کنترلر صفحه نمایش چند رابط را خلاصه می کند:
| مورد | مشخصات |
|---|---|
| ورودی ویدیو | HDMI، DisplayPort (DP)، VGA، Type-C |
| خروجی نمایش | LVDS و eDP |
| رابط eDP | FPC 20 پین / 30 پین / 40 پین |
| خروجی LVDS | LVDS 8 بیتی دو کاناله |
| ولتاژ پنل | 3.3 ولت / 5 ولت / 12 ولت |
| خروجی نور پس زمینه | 5 ولت / 12 ولت / 24 ولت |
| تقویت کننده صدا | 3 وات × 2 |
| ولتاژ ورودی | 8V-28V |
| دمای عملیاتی | -20 تا 80 درجه سانتی گراد |
از آنجایی که پانلهای LCD میتوانند تعاریف پینهای متفاوتی داشته باشند، حتی زمانی که از استاندارد رابط عمومی یکسانی استفاده میکنند، مهندسان باید مشخصات را بهعنوان نقطه شروعی برای تأیید سازگاری در نظر بگیرند نه اینکه فرض کنند هر پانل مستقیماً قابل تعویض است.
کجا می توان از این کنترلر نمایشگر استفاده کرد؟
ترکیبی از ورودیهای ویدیوی متعدد و خروجیهای LVDS/eDP، این نوع کنترلکننده را برای طیف گستردهای از کاربردهای نمایشگر صنعتی و تعبیهشده مناسب میسازد.
پایانه های HMI صنعتی
رابطهای انسان و ماشین معمولاً در حین اتصال رایانههای صنعتی به نمایشگرهای TFT LCD نیاز به کار مداوم دارند. گزینه های ورودی ویدیوی انعطاف پذیر انتخاب پلتفرم سخت افزاری و ارتقاء تجهیزات را ساده می کند.
رابط های ماشین CNC
سیستم های CNC ممکن است از نسل های مختلف سخت افزار محاسباتی استفاده کنند. یک کنترلر چند رابط می تواند به اتصال منابع ویدئویی قدیمی یا مدرن با پنل های LCD مناسب کمک کند.
نمایشگر تجهیزات پزشکی
تجهیزات تشخیصی پزشکی و آزمایشگاهی میتوانند به عملکرد نمایشگر پایدار و تنظیمات LCD با دقت تطبیق داده شده نیاز داشته باشند. بنابراین، آزمایش سازگاری پانل و پارامترهای نمایش سفارشی شده می تواند در طول یکپارچه سازی مهم باشد.
سیستم های بینایی ماشین
تجهیزات بینایی ماشین معمولاً رایانههای صنعتی، دوربینها، واحدهای پردازش و نمایشگرهای اپراتور را ترکیب میکنند. رابطهای ویدئویی انعطافپذیر به زیرسیستم نمایش اجازه میدهد تا پیکربندیهای میزبان مختلف را در خود جای دهد.
مانیتورها و کیوسک های فریم باز
پایانههای سلف سرویس، کیوسکها و مانیتورهای قاب باز ممکن است از اندازههای LCD و پلتفرمهای میزبان متفاوتی استفاده کنند. یک کنترلر قابل تنظیم می تواند به سازندگان کمک کند تا بخشی از معماری نمایشگر خود را در انواع محصولات استاندارد کنند.
چگونه پشتیبانی OEM و ODM یکپارچه سازی نمایشگر را بهبود می بخشد؟
انتخاب برد درایور ال سی دی تنها به نوع کانکتور مربوط نمی شود. ادغام موفقیت آمیز به تطبیق کنترلر با پنل LCD و معماری سیستم بستگی دارد.
برای پروژه های OEM و ODM، پشتیبانی مهندسی ممکن است شامل موارد زیر باشد:
- تایید سازگاری پنل LCD
- بهینه سازی و تنظیم سیستم عامل
- اصلاح EDID
- تنظیم پارامتر نور پس زمینه
- طراحی کابل LVDS و eDP سفارشی.
- چاپ آرم PCB برای تجهیزات سفارشی.
- مطابقت ولتاژ پانل و نور پس زمینه
این خدمات می توانند به ویژه زمانی ارزشمند باشند که یک مشتری به یک مجموعه نمایشگر سفارشی شده به جای یک برد کنترل کننده عمومی نیاز داشته باشد. به جای در نظر گرفتن LCD، برد درایور، کابل و نور پس زمینه به عنوان اجزای مستقل، سیستم نمایش کامل را می توان به عنوان یک راه حل یکپارچه ارزیابی کرد.
برای یک پروژه سفارشی، خریداران باید قبل از ارزیابی فنی، شماره مدل LCD، ورودی ویدئوی مورد نیاز، توان ورودی، نیازهای نور پسزمینه، مقدار تخمینی سالانه، و هر نوع سیستم عامل یا الزامات OEM را آماده کنند.
مهندسان چگونه باید کنترل کننده نمایشگر مناسب را انتخاب کنند؟
قبل از خرید برد کنترلر، مهندسان باید چندین پارامتر فنی را بررسی کنند نه اینکه بردی را صرفاً بر اساس ظاهر رابط خارجی انتخاب کنند.
- رابط LCD را تأیید کنید.تعیین کنید که آیا پنل از LVDS یا eDP استفاده می کند و پیکربندی دقیق کانکتور و پین را شناسایی کنید.
- ولتاژ پنل را بررسی کنیدبررسی کنید که آیا LCD به 3.3 ولت، 5 ولت یا 12 ولت نیاز دارد.
- نور پس زمینه را تأیید کنید.ولتاژ نور پس زمینه مورد نیاز، سیگنال فعال و الزامات PWM را تأیید کنید.
- منبع ویدیو را بررسی کنید.مشخص کنید که آیا میزبان از HDMI، DP، VGA، یا حالت Alt DP سازگار Type-C استفاده میکند.
- وضوح و زمان را تأیید کنید.سیستم عامل کنترلر باید با پارامترهای صفحه نمایش پانل هدف سازگار باشد.
- ارزیابی محیط عملیاتیدما، ESD، پایداری توان و الزامات عملیاتی مداوم باید برای تجهیزات صنعتی در نظر گرفته شود.
- در مورد الزامات سفارشی سازی بحث کنید.برای تولید OEM، پیکربندی کابل، سیستم عامل، علامت گذاری PCB و تطبیق پانل باید قبل از تولید انبوه تأیید شود.
این چک لیست به کاهش مشکلات سازگاری در طول آزمایش نمونه اولیه و استقرار تولید کمک می کند.
سوالات متداول
Q1: آیا برد از هر دو پنل LVDS و eDP LCD پشتیبانی می کند؟
بله. این کنترلر برای پشتیبانی از هر دو پنل LVDS و eDP TFT LCD طراحی شده است. پیکربندی های موجود شامل گزینه های LVDS 8 بیتی و eDP دو کاناله با رابط های FPC 20 پین، 30 پین و 40 پین است.
Q2: کدام ورودی های ویدئویی پشتیبانی می شوند؟
این برد از ورودی ویدئو HDMI، DisplayPort، VGA و USB Type-C پشتیبانی می کند. عملکرد ویدیوی نوع C به دستگاه میزبانی بستگی دارد که از عملکرد مناسب DisplayPort Alt Mode پشتیبانی می کند.
Q3: چه ولتاژهای پانل موجود است؟
گزینه های ولتاژ پانل مشخص شده 3.3 ولت، 5 ولت و 12 ولت هستند. تنظیم مناسب باید با توجه به مشخصات پنل LCD هدف انتخاب شود.
Q4: آیا می توان کنترل کننده را برای یک پروژه OEM سفارشی کرد؟
بله. پشتیبانی سفارشیسازی میتواند شامل تأیید سازگاری LCD، بهینهسازی سیستمافزار، اصلاح EDID، تنظیم پارامتر نور پسزمینه، کابلهای LVDS/eDP سفارشی و چاپ آرم PCB باشد.
Q5: قبل از درخواست نقل قول چه اطلاعاتی باید ارائه شود؟
توصیه میشود مدل پنل LCD، ورودی ویدیوی مورد نظر، ولتاژ ورودی، نیازهای نور پسزمینه، مقدار سالانه مورد انتظار، و هر گونه الزامات سفارشی سازی OEM یا سفتافزار را ارائه دهید. این جزئیات به تیم مهندسی اجازه می دهد تا سازگاری را با دقت بیشتری ارزیابی کند.
غذای آماده نهایی
یک کنترلر صفحه نمایش چند رابط انعطاف پذیر می تواند ارتباط بین منابع ویدئویی مدرن و قدیمی و نسل های مختلف پنل های TFT LCD صنعتی را ساده کند. با ورودیهای HDMI، DisplayPort، VGA و Type-C همراه با خروجیهای LVDS و eDP، این راهحل میتواند طیف گستردهای از برنامههای صنعتی HMI، CNC، پزشکی، کیوسک، حملونقل و نمایشگر تعبیهشده را پشتیبانی کند. قدرت پانل قابل تنظیم، گزینههای نور پسزمینه، محدوده دمای صنعتی، و خدمات مهندسی OEM/ODM از پروژههای نمایش سفارشیشده پشتیبانی میکنند.
اگر در حال توسعه یک صفحه نمایش صنعتی، ارتقاء یک سیستم LCD موجود هستید، یا به دنبال یک راه حل کنترل کننده قابل اعتماد برای تولید OEM هستید، مدل LCD و الزامات رابط خود را به SKY-TDM ارائه دهید.با ما تماس بگیریدبا مشخصات پنل، الزامات برنامه، و مقدار مورد انتظار برای بحث در مورد سازگاری، گزینه های سفارشی سازی، و راه حل مناسب کنترل کننده نمایشگر برای پروژه شما.
