ادغام لمسی + نمایشگر: راه حل طراحی کارآمدتر برای تجهیزات سلف سرویس

ماژول های LCD + تخته های درایور ال سی دی + پانل های لمسی + کابل های مختلف + اجزای سازه مکانیکی

این ادغام جامع به یک نیاز ضروری برای پروژه‌های سفارشی تبدیل شده است، که نشان‌دهنده فاصله گرفتن از اتکای سنتی به ماژول‌های LCD مستقل است. در گذشته، بیشتر پروژه‌ها فقط به اجزای جداگانه نیاز داشتند، مانند پانل‌های لمسی جداگانه یا ماژول‌های LCD مستقل. با این حال، با تکامل صنعت، یکپارچه سازی منابع به یک عامل مهم در شروع پروژه تبدیل شده است.

هنگامی که این قطعات از تامین کنندگان مختلف تهیه و مونتاژ می شوند، مسائلی مانند سازگاری اجزا، چیدمان فضای داخلی و فرآیندهای مونتاژ اغلب ایجاد می شود که منجر به عدم تطابق محصول می شود. این یک چالش منحصر به فرد ذاتی پروژه های سفارشی است.

SKY-TDMمحصولات شرکت در درجه اول برای رفع نیازهای پروژه های سفارشی در کاربردهای صنعتی، پزشکی، کیوسک سلف سرویس و حمل و نقل ریلی طراحی شده اند. ما راه حل های لمسی و نمایشگر یکپارچه ای را برای حل مشکلات سازگاری و تطابق در طول چرخه عمر پروژه ارائه می دهیم.

یک ماژول نمایش، عملکردهای متعدد

این یک LCD 21.5 اینچی با قابلیت لمسی است که ماژول LCD، پنل لمسی خازنی PCAP و سیستم برد راننده را در یک معماری نمایشگر واحد ادغام می کند. مشتریان فقط باید یک منبع تغذیه 12 ولت DC و یک سیگنال ورودی HDMI برای استقرار آن در تجهیزات خود فراهم کنند و نیازی به برد درایور خارجی نداشته باشند.

ویژگی های کلیدی:

· اندازه صفحه نمایش 21.5 اینچی

· رزولوشن 1920 x 1080 Full HD

· لمس خازنی 10 نقطه ای PCAP

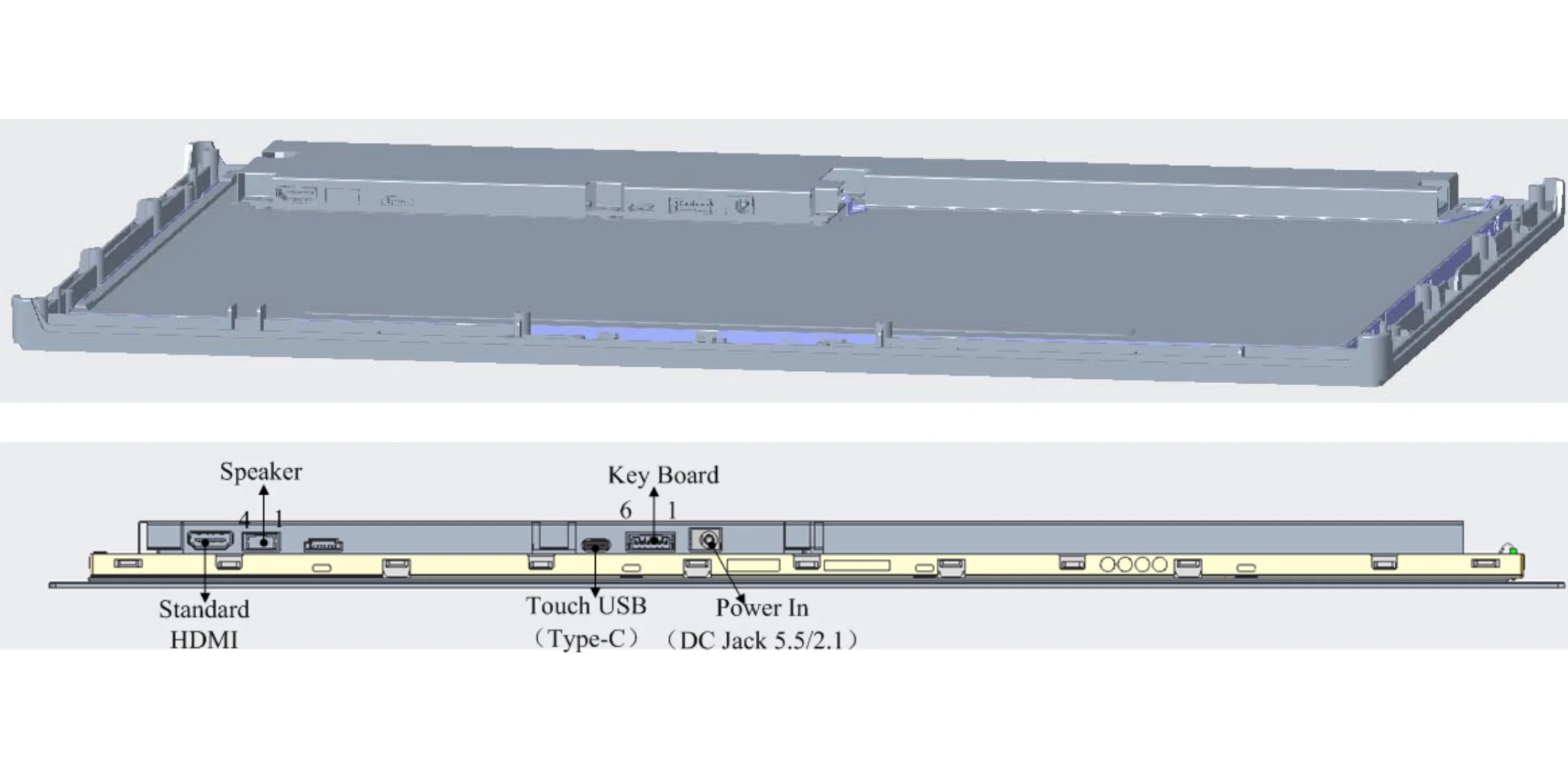

· رابط ورودی ویدئو HDMI

· رابط لمسی USB Type-C

· درمان سطح اختیاری AG (ضد تابش نور) و AF (ضد اثر انگشت)

· بلندگوی داخلی

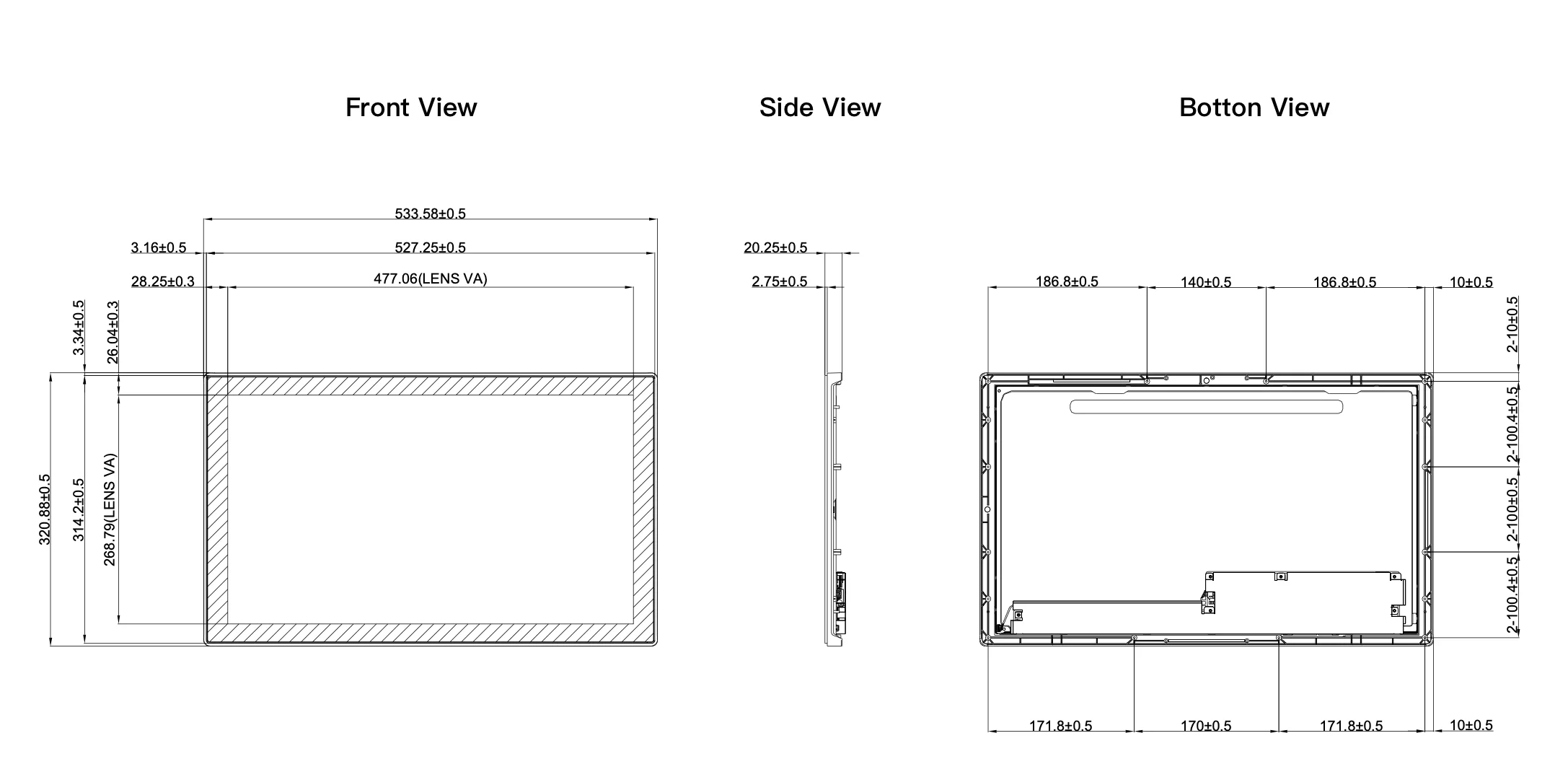

مصرف برق معمولی آن 26.26 وات، با ابعاد کلی محصول 533.58 x 320.88 x 20.25 میلی متر است.

چرا یکپارچه سازی لمس + نمایشگر اهمیت دارد؟

هدف اصلی ادغام کاهش تعداد اجزای مستقل و ساده کردن نصب معماری نمایشگر است.

نمایشگرهای یکپارچه به طور بالقوه می توانند هزینه های کلی سیستم را کاهش دهند. آنها به بهبود کارایی خرید قطعات، کاهش نیاز به کابل ها و کانکتورها، ساده کردن فرآیندهای مونتاژ، کاهش تلاش های هماهنگی مهندسی و کوتاه شدن زمان یکپارچه سازی سیستم نمایش کمک می کنند. این پیشرفت ها به طور موثر هزینه های پنهان کار را کاهش می دهد. با این حال، کاهش هزینه واقعی به معماری اصلی نمایشگر، حجم تولید و الزامات سفارشی سازی بستگی دارد.

آیا یکپارچه سازی می تواند به کاهش ضخامت تجهیزات کمک کند؟

بله، فرصت های بیشتری برای طراحی مکانیکی فشرده ایجاد می کند. زمانی که باید بردهای درایور نمایشگر مستقل در پشت یا کنار یک پنل LCD نصب شوند، فضای اضافی باید برای PCB و کابل ها در نظر گرفته شود.

با ادغام مستقیم اجزای الکترونیکی نمایشگر مربوطه در معماری نمایشگر، نیازی به اختصاص فضایی برای برد درایور و کابل های مرتبط نیست.

این بهینه‌سازی فضا به‌ویژه برای پایانه‌های سلف‌سرویس، جایی که صفحه نمایش معمولاً مستقیماً در جلوی محفظه نصب می‌شود، کاربردی است.

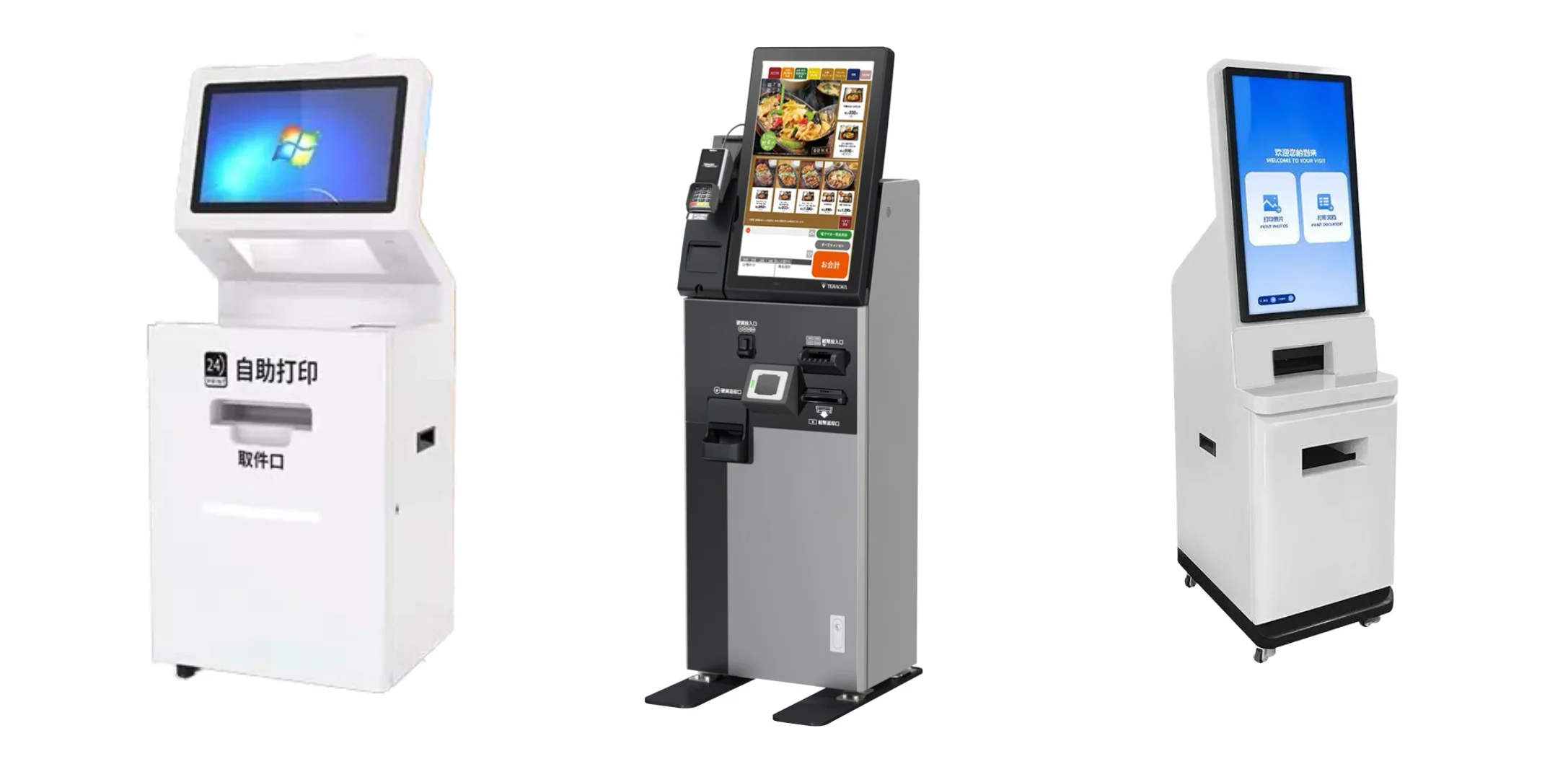

خدمات پایانه خدمات سلف سرویس

پایانه های سلف سرویس نماینده ترین سناریوی کاربردی برای "ادغام لمس + نمایشگر" هستند.

یک صفحه نمایش لمسی Full HD 21.5 اینچی فضای نمایشی وسیعی را برای ارائه یکپارچه کل جریان کاربر فراهم می کند: نمایش منو → انتخاب محصول → تأیید سفارش → پرداخت و تسویه حساب → چاپ رسید.

همین مفهوم طراحی نمایشگر را می توان برای سایر تجهیزات سلف سرویس نیز اعمال کرد:

· کیوسک های خود سفارش: نمایشگرهای لمسی بزرگ به کاربران اجازه می دهد تا محصولات را به طور کامل مرور کنند، سفارشات را مدیریت کنند و تراکنش ها را بدون هیچ گونه کمکی از کارکنان انجام دهند.

· پایانه‌های پرداخت: نمایشگر می‌تواند دستورالعمل‌های عملیات، اطلاعات تراکنش‌ها و تعاملات لمسی را در یک رابط کاربری واحد جمع کند.

· ماشین های فروش: رابط لمسی را می توان برای نمایش اطلاعات محصول، محتوای تبلیغاتی، انتخاب محصول و راهنمایی پرداخت استفاده کرد.

· پایانه‌های تهیه بلیط و ورود: نمایشگرهای تعاملی می‌توانند کاربران را از طریق انتخاب مقصد، درخواست رزرو، چاپ بلیط یا مراحل ورود راهنمایی کنند.

· چاپگرهای سلف سرویس: صفحه لمسی می تواند انتخاب سند، پیش نمایش محتوا، تنظیمات گزینه چاپ و عملکردهای پرداخت را تسهیل کند.

پنل‌های لمسی و ماژول‌های LCD: از زنجیره تامین یکسان تهیه شده‌اند

یکی از چالش‌های کلیدی در توسعه تجهیزات صفحه لمسی، اطمینان از کارکرد یکپارچه پنل لمسی، ماژول LCD، کنترل‌کننده برد راننده و ساختار مکانیکی است.

این رویکرد یکپارچه به ویژه برای سازندگان تجهیزات تولید انبوه مناسب است. در چنین مواردی، سازگاری نمایش، کارایی نصب و هماهنگی زنجیره تامین از اهمیت بالایی برخوردار است. با در نظر گرفتن محصول 21.5 اینچی ما به عنوان مثال، نشان می دهد که چگونه ال سی دی، پنل لمسی، و الکترونیک درایور را می توان در یک معماری ماژول نمایشگر ادغام کرد. همچنین الزامات قابلیت اطمینان را در شرایط مختلف از جمله دما، لرزش، شوک حرارتی، چرخه برق و ESD برآورده می‌کند.

برای مشتریان OEM، این طراحی محصول مشترک نشان دهنده راه حل نهایی است. این بدان معنی است که از همان ابتدا، کل راه حل صفحه نمایش به عنوان بخشی جدایی ناپذیر از تجهیزات طراحی شده است، نه اینکه به عنوان یک جزء LCD جدا شده در نظر گرفته شود.

آیا پروژه جدید شما به یک راه حل لمسی و صفحه نمایش سفارشی نیاز دارد؟

لطفا تماس بگیریدSKY-TDM. تیم ما در ارزیابی کمک خواهد کرد و راه‌حل نمایش یکپارچه ایده‌آل (LCD + درایور برد + پنل لمسی) متناسب با پروژه شما را ارائه می‌کند.
