چگونه یک رابط HDMI به TTL می تواند یکپارچه سازی LCD صنعتی را ساده کند

برای پروژه های نمایش OEM که نیاز به تبدیل سیگنال قابل اعتماد دارند،برد AD رابط HDMI به TTLازSKY-TDMیک راه عملی برای اتصال منابع ویدئویی HDMI با پنل های LCD TFT TTL/RGB ارائه می دهد. ولتاژ پانل قابل تنظیم، کنترل نور پس زمینه LED یکپارچه، سیستم عامل قابل تنظیم، و طراحی صنعتی فشرده، آن را برای تجهیزات تعبیه شده، پایانه های HMI، ابزار پزشکی، دستگاه های آزمایشگاهی و دیگر کاربردهای نمایشگر با محدودیت فضا مناسب می کند.

یک بورد AD رابط HDMI به TTL به عنوان پل کنترلی بین منبع ویدیوی HDMI و یک پانل LCD TFT سازگار با استفاده از سیگنالینگ TTL/RGB عمل می کند. برای سازندگان تجهیزات، ارزش این نوع کنترل کننده فراتر از تبدیل سیگنال اولیه است. انتخاب ولتاژ پانل، زمان نمایش، مدیریت نور پس زمینه، تطبیق رابط، پیکربندی سیستم عامل، و قابلیت اطمینان PCB همگی می توانند بر موفقیت یک سیستم نمایشگر تعبیه شده تأثیر بگذارند. راه حل SKY-TDM از تنظیمات رابط TTL متعدد، تنظیم ولتاژ پانل 3.3V/5V، کنترل نور پس زمینه LED یکپارچه، سیستم عامل قابل تنظیم و ورودی برق 8-18 ولت DC پشتیبانی می کند. این ویژگی‌ها به مهندسان کمک می‌کند مدارهای اضافی را کاهش دهند، سیم‌کشی را ساده‌تر کنند، ادغام LCD را تسریع کنند و محصولات نمایشگر صنعتی انعطاف‌پذیرتری را توسعه دهند.

فهرست مطالب

1. برد AD رابط HDMI به TTL چیست؟
2. چرا تبدیل HDMI به TTL برای پروژه های TFT LCD مهم است؟
3. ویژگی های کلیدی برای ارزیابی چیست؟
4. مشخصات فنی کلیدی
5. کجا می توان از برد استفاده کرد؟
6. مهندسان چگونه باید به یکپارچه سازی LCD نگاه کنند؟
7. چگونه سفارشی سازی سازگاری پروژه را بهبود می بخشد؟
8. سوالات متداول
9. نتیجه گیری و پشتیبانی پروژه

برد AD رابط HDMI به TTL چیست؟

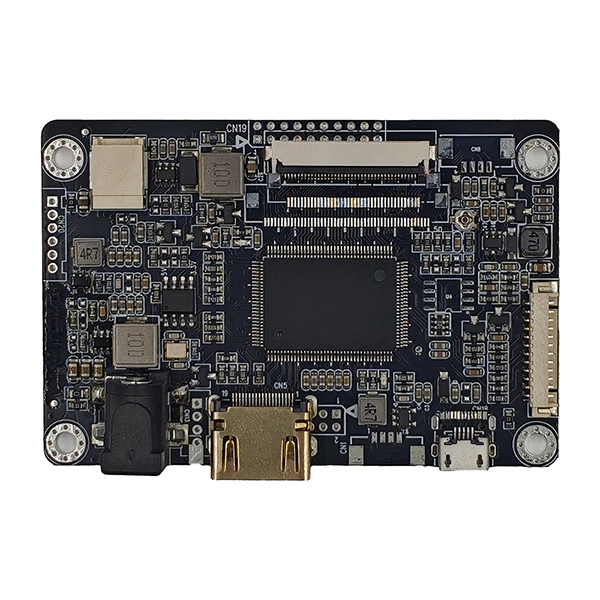

HDMI To TTL Interface AD ​​Board یک کنترل کننده LCD است که اطلاعات ویدئویی را از منبع HDMI به فرمت سیگنالی تبدیل می کند که یک پانل LCD TFT سازگار TTL/RGB می تواند پردازش کند. HDMI به طور گسترده توسط کامپیوترها، سیستم های تعبیه شده، کنترلرهای صنعتی و سایر منابع ویدئویی دیجیتال مدرن استفاده می شود، در حالی که بسیاری از پنل های LCD TFT از رابط های موازی RGB یا TTL استفاده می کنند.

بدون کنترل کننده مناسب، مهندسان ممکن است نیاز به طراحی مجدد سیستم میزبان یا توسعه مدارهای تبدیل سیگنال اضافی داشته باشند. یک برد کنترلی اختصاصی مسیر یکپارچه سازی مستقیم تری را فراهم می کند و می تواند پردازش سیگنال، مدیریت توان پنل، پیکربندی زمان و کنترل نور پس زمینه را در یک راه حل فشرده ترکیب کند.

برد AD SKY-TDM HDMI To TTL Interface AD ​​به طور خاص برای یکپارچه سازی LCD صنعتی طراحی شده است. با توجه به مشخصات محصول خود، از تنظیمات خروجی نمایشگر TTL/RGB، ولتاژ پانل 3.3 یا 5 ولت قابل تنظیم، درایور LED یکپارچه، سیستم عامل قابل تنظیم و محدوده منبع تغذیه 8 تا 18 ولت DC پشتیبانی می کند.

چرا تبدیل HDMI به TTL برای پروژه های TFT LCD مهم است؟

ادغام نمایشگر اغلب شامل انتخاب یک LCD با ابعاد فیزیکی صحیح است. مهندسان همچنین باید منبع ویدئو، رابط، ولتاژ، زمان بندی، نور پس زمینه، کانکتور و ساختار مکانیکی را مطابقت دهند.

یک کنترلر HDMI-to-TTL مناسب می تواند به رفع چندین چالش رایج یکپارچه سازی کمک کند:

• سازگاری رابط:این یک ارتباط عملی بین منابع ویدئویی HDMI و پنل های TFT TTL/RGB را فراهم می کند.
• تطبیق قدرت:ولتاژ قابل تنظیم پانل کمک می کند تا نیازهای مختلف الکتریکی LCD را برآورده کند.
• مدیریت نور پس زمینه:کنترل نور پس زمینه LED یکپارچه نیاز به مدار راننده جداگانه را کاهش می دهد.
• سازگاری میان افزار:زمان نمایش و سایر پارامترها را می توان برای مدل های LCD خاص سفارشی کرد.
• نصب فشرده:یک طرح کنترل کوچک می تواند در جایی که فضای محفظه محدود است ارزشمند باشد.
• کارایی توسعه:یک معماری کنترلر آماده می تواند میزان توسعه رابط نمایشگر مورد نیاز تیم OEM را کاهش دهد.

ویژگی های کلیدی برای ارزیابی چیست؟

1. تنظیمات رابط چندگانه TTL/RGB

پنل های TFT مختلف می توانند از تخصیص پین های FPC و پیکربندی سیگنال های مختلف استفاده کنند. این برد از چندین ترتیب رابط، از جمله پیکربندی‌های 40 پین و 50 پین RGB پشتیبانی می‌کند که به مهندسان در هنگام انتخاب پنل‌های مناسب انعطاف‌پذیری بیشتری می‌دهد.

2. ولتاژ پانل قابل تنظیم

کنترلر از ولتاژ خروجی پانل 3.3 و 5 ولت قابل انتخاب پشتیبانی می کند. این مهم است زیرا تامین ولتاژ ناسازگار می‌تواند باعث بی‌ثباتی صفحه‌نمایش یا آسیب احتمالی الکترونیک پانل شود. انتخاب ولتاژ باید همیشه بر اساس مشخصات الکتریکی سازنده LCD تأیید شود.

3. یکپارچه LED درایور نور پس زمینه

مدار کنترل نور پس زمینه داخلی معماری سیستم را با ترکیب کنترل صفحه نمایش و مدیریت نور پس زمینه LED در همان برد ساده می کند. رابط نور پس زمینه برق، ON/OFF و اتصالات مربوط به PWM/Vadj را برای کنترل سطح سیستم فراهم می کند.

4. سیستم عامل قابل تنظیم

پنل های LCD برای نمایش صحیح تصاویر به پارامترهای زمان بندی مناسب نیاز دارند. بسته به نیاز پروژه، سفارشی‌سازی میان‌افزار می‌تواند پارامترهایی مانند وضوح، زمان‌بندی، جهت نمایش، لوگوی راه‌اندازی و پیکربندی OSD را پوشش دهد.

5. طراحی صنعتی گرا

تجهیزات صنعتی می توانند به طور مداوم کار کنند و ممکن است تداخل الکتریکی، تغییرات دما و محدودیت فضا را تجربه کنند. این کنترلر با مدیریت توان پایدار، مسیریابی سیگنال بهینه، و مهندسی هوشیار EMI برای پشتیبانی از برنامه های کاربردی تعبیه شده طراحی شده است.

مشخصات فنی کلیدی

جدول زیر مشخصات اصلی منتشر شده HDMI To TTL Interface AD ​​Board را خلاصه می کند:

مهندسان باید قبل از ثبت سفارش یا شروع تولید انبوه، مشخصات کامل الکتریکی، زمان‌بندی، مکانیکی و کانکتور را در مقابل پنل LCD انتخابی تأیید کنند.

کجا می توان از برد استفاده کرد؟

معماری جمع و جور و رابط نمایشگر قابل تنظیم، یک برد AD رابط HDMI به TTL را برای انواع برنامه‌های تعبیه‌شده مفید می‌سازد. موارد استفاده معمولی عبارتند از:

• HMI صنعتی:کامپیوترهای صنعتی یا کنترلرها را به نمایشگرهای اپراتور TFT فشرده وصل کنید.
• ابزار پزشکی:یک رابط نمایشگر برای تجهیزات تشخیصی، مانیتورینگ و آزمایشگاهی ارائه دهید.
• تجهیزات تست قابل حمل:از نمایشگرهای فشرده پشتیبانی کنید که در آن فضای PCB و مدیریت انرژی مهم است.
• اتوماسیون ساختمان:ماژول های نمایش درایو مورد استفاده در پایانه های کنترل و نظارت.
• تجهیزات امنیتی:نمایشگرهای TFT را در دستگاه های نظارت و کنترل جمع و جور ادغام کنید.
• پایانه های تعبیه شده:اتصال HDMI به TTL را برای دستگاه های صنعتی و هوشمند سفارشی فراهم کنید.

این برنامه‌ها معمولاً نیازمندی‌های مشابهی دارند: انتقال تصویر پایدار، سازگاری پانل قابل پیش‌بینی، نصب فشرده و کنترل‌کننده‌ای که می‌تواند با پیکربندی نهایی LCD سازگار شود.

مهندسان چگونه باید به یکپارچه سازی LCD نگاه کنند؟

یک پروژه نمایش قابل اعتماد باید با مشخصات پنل LCD شروع شود نه اینکه صرفاً یک کنترلر بر اساس کانکتور ورودی انتخاب کنید. بررسی سازگاری ساختاریافته می تواند از طراحی مجدد پرهزینه در مراحل بعدی جلوگیری کند.

1. مدل LCD را بشناسید:شماره قطعه و دیتاشیت دقیق پنل را تأیید کنید.
2. رابط کاربری را بررسی کنید:بررسی کنید که آیا پنل از پیکربندی پین TTL/RGB مورد نیاز استفاده می‌کند یا خیر.
3. تایید ولتاژ:تنظیم ولتاژ پنل کنترلر را با مشخصات LCD مطابقت دهید.
4. بررسی زمان:ساعت پیکسل، زمان بندی افقی، زمان بندی عمودی، همگام سازی و پارامترهای مرتبط را بررسی کنید.
5. مطابقت با نور پس زمینه:ولتاژ، جریان، الزامات PWM و پیکربندی کانکتور LED را تأیید کنید.
6. بررسی جزئیات مکانیکی:جهت گیری FPC، موقعیت کانکتور، ابعاد برد و الزامات نصب را بررسی کنید.
7. مونتاژ کامل را تست کنید:ثبات تصویر، رفتار راه اندازی، کنترل روشنایی، عملکرد دما و عملکرد طولانی مدت را ارزیابی کنید.

ارائه صفحه داده LCD، برنامه مورد نظر، منبع ورودی و محدودیت های محفظه به تامین کننده کنترلر می تواند فرآیند تطبیق را به طور قابل توجهی کارآمدتر کند.

چگونه سفارشی سازی سازگاری پروژه را بهبود می بخشد؟

بردهای کنترل کننده استاندارد برای کاربردهای رایج مفید هستند، اما محصولات OEM اغلب نیازمندی هایی دارند که با یک پیکربندی عمومی قابل حل نیستند. بنابراین سفارشی‌سازی سفت‌افزار و سخت‌افزار می‌تواند به بخش مهمی از توسعه نمایشگر تبدیل شود.

SKY-TDM گزینه های سفارشی سازی را ارائه می دهد که می تواند شامل موارد زیر باشد:

• وضوح LCD و پیکربندی زمان
• نمایش نرخ فریم و تنظیم پارامتر تصویر
• آرم بوت و سفارشی سازی رابط راه اندازی
• پیکربندی منوی OSD
• تنظیم جهت نمایش
• مطابقت کابل TTL/RGB و کانکتور FPC
• روشنایی نور پس زمینه و بهینه سازی توالی قدرت
• سفارشی سازی صفحه ابریشم PCB و برچسب خصوصی
• سازگاری نصب مکانیکی

این رویکرد به ویژه برای سازندگان OEM که تجهیزاتی با مدل LCD تعریف شده، محفظه سفارشی یا چرخه عمر طولانی محصول توسعه می دهند مفید است. SKY-TDM همچنین قابلیت‌های یکپارچه‌سازی صفحه نمایش گسترده‌تری را در پوشش پانل‌های لمسی، نمایشگرهای LCD و بردهای درایور LCD ارائه می‌کند که می‌تواند به ساده‌سازی منبع‌یابی چند جزئی کمک کند.

سوالات متداول

Q1: کدام پنل های LCD می توانند با یک برد AD رابط HDMI به TTL کار کنند؟

این برد برای پنل های LCD سازگار TTL/RGB TFT طراحی شده است. سازگاری به رابط، وضوح، زمان بندی، ولتاژ، کانکتور و نیازهای نور پس زمینه پانل بستگی دارد. ارائه مدل دقیق LCD به تیم مهندسی کمک می کند تا سازگاری را تأیید کند.

Q2: آیا می توان سیستم عامل را برای یک LCD خاص سفارشی کرد؟

بله. سفت‌افزار را می‌توان با توجه به نیازهای پروژه، از جمله زمان‌بندی نمایش، وضوح، جهت‌گیری، لوگوی راه‌اندازی و تنظیمات مربوط به OSD، سفارشی کرد.

Q3: آیا برد دارای درایور نور پس زمینه است؟

بله. این کنترلر شامل یک درایور نور پس زمینه LED است که به کاهش نیاز به ماژول کنترل نور پس زمینه خارجی اضافی کمک می کند.

Q4: کنترلر از چه ولتاژ پانل پشتیبانی می کند؟

مشخصات منتشر شده گزینه های ولتاژ پانل 3.3 و 5 ولت قابل انتخاب را نشان می دهد. تنظیم صحیح باید با توجه به مشخصات سازنده LCD انتخاب شود.

Q5: آیا تخته برای تجهیزات صنعتی مناسب است؟

بله. این محصول برای کاربردهای صنعتی مانند پایانه های HMI، تجهیزات پزشکی، ابزارآلات آزمایشگاهی، دستگاه های تست قابل حمل و سیستم های کنترل تعبیه شده طراحی شده است. محدوده دمای عملیاتی منتشر شده آن -20 درجه سانتیگراد تا 80 درجه سانتیگراد است.

Q6: آیا SKY-TDM می تواند کابل های منطبق را ارائه دهد؟

بله. SKY-TDM از تطبیق رابط و کابل برای پروژه های یکپارچه سازی نمایشگر، از جمله کابل های سیگنال TTL/RGB سفارشی و اتصالات FPC پشتیبانی می کند.

Q7: آیا مشتریان OEM می توانند درخواست برندسازی سفارشی کنند؟

بله. سفارشی‌سازی موجود می‌تواند شامل علامت‌های صفحه ابریشمی PCB، بسته‌بندی برچسب خصوصی، سیستم عامل انحصاری و سایر الزامات خاص پروژه باشد.

نتیجه گیری و پشتیبانی پروژه

انتخاب کنترلر صفحه نمایش مناسب می تواند به طور قابل توجهی بر کارایی و قابلیت اطمینان پروژه ال سی دی تعبیه شده تأثیر بگذارد. یک بورد AD رابط HDMI به TTL یک پل عملی بین منابع ویدئویی HDMI و پنل‌های TFT TTL/RGB فراهم می‌کند، در حالی که تبدیل سیگنال، مدیریت توان پانل، کنترل نور پس‌زمینه و پیکربندی سیستم عامل را در یک راه‌حل فشرده ترکیب می‌کند. برای تولیدکنندگان OEM، توانایی سفارشی‌سازی زمان‌بندی، سیستم عامل، کابل‌ها، کانکتورها و جزئیات مکانیکی می‌تواند توسعه محصول را ساده‌تر کند و از تولید طولانی‌مدت پایدار پشتیبانی کند.

اگر در حال توسعه یک HMI صنعتی، ابزار پزشکی، دستگاه آزمایشگاهی، تستر قابل حمل یا یک محصول نمایشگر تعبیه شده دیگر هستید، SKY-TDM می تواند به ارزیابی مدل LCD و نیازهای سیستم شما کمک کند. صفحه AD رابط HDMI به TTL را کاوش کنید یابا ما تماس بگیریدبا صفحه داده LCD، رابط مورد نیاز، کمیت و نیازهای سفارشی سازی برای بحث در مورد راه حل مناسب کنترل کننده صفحه نمایش.
