بسیاری از دستگاه های صنعتی همچنان از کنترلرهای گرافیکی LVDS قابل اعتماد استفاده می کنند، در حالی که پنل های LCD جدیدتر به طور فزاینده ای از رابط DisplayPort (eDP) استفاده می کنند. تعویض کل پلت فرم کنترل اغلب گران و زمان بر است. رابرد تبدیل LVDS به EDP برای نمایشگرهای LCD صنعتیاز SKY-TDM با تبدیل سیگنال‌های ویدئویی استاندارد LVDS به خروجی eDP، راه‌حل مهاجرت کارآمدی را ارائه می‌دهد و به تولیدکنندگان OEM اجازه می‌دهد تا پانل‌های LCD مدرن را بدون طراحی مجدد معماری سخت‌افزاری موجود خود، ادغام کنند.
این برد مبدل فشرده که به طور خاص برای کاربردهای صنعتی طراحی شده است، انتقال سیگنال پایدار، سازگاری عالی و قابلیت اطمینان طولانی مدت را برای تجهیزات اتوماسیون، دستگاه های پزشکی، سیستم های حمل و نقل، رایانه های جاسازی شده و پایانه های هوشمند ارائه می دهد.
بسیاری از محصولات صنعتی برای 10-15 سال در خدمت باقی می مانند، در حالی که فناوری LCD بسیار سریعتر تکامل می یابد. از آنجایی که پنل های LVDS کمتر در دسترس هستند و نمایشگرهای eDP به استاندارد صنعتی تبدیل می شوند، تولیدکنندگان با چالش های فزاینده ای در تامین منابع مواجه می شوند.

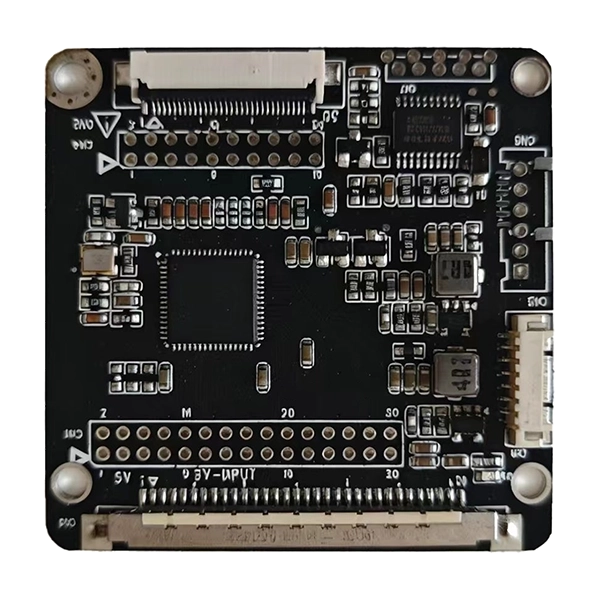

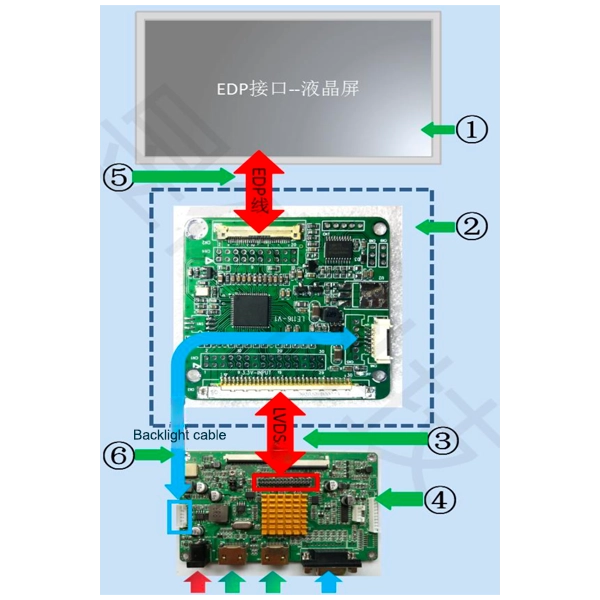

به جای طراحی مجدد پلت فرم کامل تعبیه شده، برد مبدل SKY-TDM به عنوان یک پل رابط هوشمند بین کنترلر LVDS موجود شما و آخرین ماژول های LCD eDP عمل می کند.
این رویکرد به طور قابل توجهی هزینه های مهندسی را کاهش می دهد، چرخه های توسعه را کوتاه می کند و از سرمایه گذاری سخت افزاری موجود شما محافظت می کند.
چه در حال ارتقاء تجهیزات صنعتی و چه طراحی یک محصول جدید پیرامون یک پلت فرم پردازنده موجود، این برد مبدل یک راه حل نمایش قابل اعتماد و مقیاس پذیر ارائه می دهد.
محیط های صنعتی به مراتب بیشتر از تبدیل سیگنال ساده از برد مبدل نیاز دارند. برای اطمینان از عملکرد طولانی مدت قابل اعتماد، هر برد مبدل با قطعات الکترونیکی صنعتی ساخته شده است و دارای طرح PCB (برد مدار چاپی) بهینه شده است.
نکات مهم مهندسی:
- دریافت سیگنال دیفرانسیل LVDS پایدار
- انتقال سیگنال خروجی eDP با سرعت بالا
- تطبیق امپدانس بهینه شده
- طراحی کم EMI (تداخل الکترومغناطیسی).
- توالی توان قابل اعتماد
- اجزای درجه حرارت درجه صنعتی

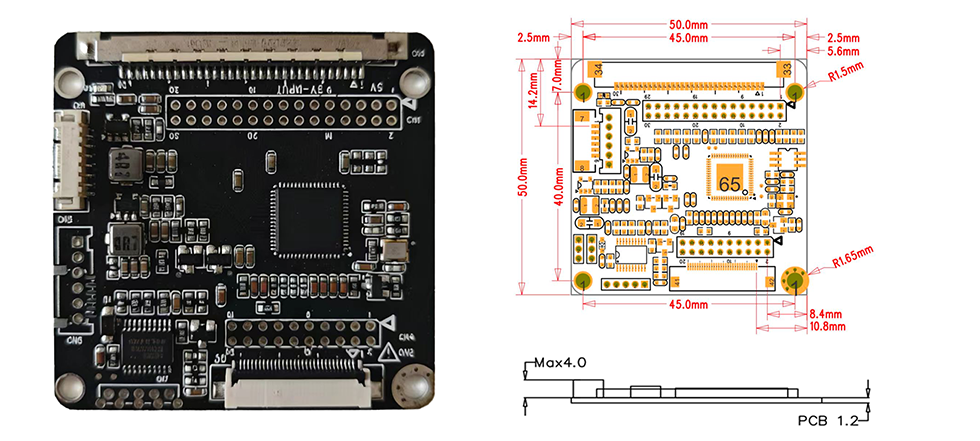

- طراحی فشرده PCB (با اندازه گیری فقط 50 × 50 میلی متر)
- مصرف برق کم
- پایداری طولانی مدت عالی
این ویژگی‌ها به حفظ کیفیت تصویر برتر در حین کار مداوم کمک می‌کنند و در عین حال مشکلاتی مانند سوسو زدن صفحه، از دست دادن سیگنال یا ناهنجاری‌های همگام‌سازی را به حداقل می‌رسانند.
سازندگان مختلف LCD اغلب پارامترهای زمان بندی، پین اوت کانکتور و الزامات اولیه سازی متفاوتی دارند. به جای ارائه تنها راه حل های استاندارد ثابت، ما از نزدیک با مشتریان همکاری می کنیم تا پشتیبانی مهندسی حرفه ای برای سازگاری LCD سفارشی ارائه کنیم.
خدمات سفارشی‌سازی پشتیبانی‌شده عبارتند از: پیکربندی وضوح، بهینه‌سازی زمان‌بندی LCD، تنظیم پارامتر پانل eDP، برنامه‌نویسی EDID (داده‌های شناسایی گسترده نمایشگر)، سفارشی‌سازی سیستم عامل، بهینه‌سازی کنترل نور پس‌زمینه، تطبیق کانکتور، سفارشی‌سازی کابل، و کمک یکپارچه‌سازی مکانیکی.
این سطح بالایی از انعطاف پذیری به مشتریان OEM اجازه می دهد تا به راحتی نمایشگرهای تولید کنندگان پانل های مختلف را با حداقل هزینه های طراحی مجدد سخت افزار یکپارچه کنند.
صفحه تبدیل LVDS به EDP برای نمایشگرهای LCD صنعتی به طور گسترده در زمینه های مختلفی از جمله: HMI های اتوماسیون صنعتی، رابط های ماشین CNC، رایانه های شخصی صنعتی تعبیه شده، تجهیزات تشخیصی پزشکی، ابزار آزمایشگاهی، سیستم های کنترل راه آهن، کنترل کننده های علامت دیجیتال، کیوسک های سلف سرویس، سیستم های تولید هوشمند تجهیزات حمل و نقل صنعتی، سیستم های حمل و نقل صنعتی هوشمند، سیستم های حمل و نقل صنعتی هوشمند، ادغام شده است.
ردپای جمع و جور آن را به ویژه برای برنامه هایی که فضای نصب محدود است مناسب می کند.
| مورد | توضیحات |
| رابط ورودی | LVDS تک/دوگانه |
| رابط خروجی | eDP |
| انواع LCD پشتیبانی شده | پنل های ال سی دی TFT صنعتی |
| سیستم عامل | قابل تنظیم |
| OEM / ODM | پشتیبانی می شود |
| سنجاق | سیگنال | سنجاق | سیگنال |
| 1 | TXO0- | 2 | TXO0+ |
| 3 | TXO1- | 4 | TXO1+ |
| 5 | TXO2- | 6 | TXO2+ |
| 7 | GND | 8 | TXOCLK- |
| 9 | TXOCLK+ | 10 | TXO3- |
| 11 | TXO3+ | 12 | TXE0- |
| 13 | TXE0+ | 14 | GND |
| 15 | TXE1- | 16 | TXE1+ |
| 17 | GND | 18 | TXE2- |
| 19 | TXE2+ | 20 | TXECLK- |
| 21 | TXECLK+ | 22 | TXE3- |
| 23 | TXE3+ | 24 | GND |
| 25 | GND | 26 | NC |
| 27 | NC | 28 | VCC(5V) |
| 29 | VCC(5V) | 30 | VCC(5V) |
| سنجاق | سیگنال | سنجاق | سیگنال |
| 1 | VCC(5V) | 2 | VCC(5V) |
| 3 | VCC(5V) | 4 | GND |
| 5 | GND | 6 | GND |
| 7 | TXO0- | 8 | TXO0+ |
| 9 | TXO1- | 10 | TXO1+ |
| 11 | TXO2- | 12 | TXO2+ |
| 13 | GND | 14 | GND |
| 15 | TXOCLK- | 16 | TXOCLK+ |
| 17 | TXO3- | 18 | TXO3+ |
| 19 | TXE0- | 20 | TXE0+ |
| 21 | TXE1- | 22 | TXE1+ |
| 23 | TXE2- | 24 | TXE2+ |
| 25 | GND | 26 | GND |
| 27 | TXECLK- | 28 | TXECLK+ |
| 29 | TXE3- | 30 | TXE3+ |
| سنجاق | سیگنال | سنجاق | سیگنال |
| 1 | NC | 2 | GND |
| 3 | LANE1_N | 4 | LANE1_P |
| 5 | GND | 6 | LANE0_N |
| 7 | LANE0_P | 8 | GND |
| 9 | AUX_P | 10 | AUX_N |
| 11 | GND | 12 | VCC (3.3 ولت) |
| 13 | VCC (3.3 ولت) | 14 | NC |
| 15 | TGND | 16 | GND |
| 17 | HPD | 18 | GND |
| 19 | GND | 20 | GND |
| 21 | HPD | 22 | BL_EN |
| 23 | BL_ADJ | 24 | NC |
| 25 | NC | 26 | BL-POWER |
| 27 | BL-POWER | 28 | BL-POWER |
| 29 | BL-POWER | 30 | NC |
| سنجاق | سیگنال | سنجاق | سیگنال |
| 1 | VCC (3.3 ولت) | 2 | VCC (3.3 ولت) |
| 3 | GND | 4 | GND |
| 5 | LANE0_N | 6 | LANE0_P |
| 7 | LANE1_N | 8 | LANE1_P |
| 9 | NC | 10 | NC |
| 11 | NC | 12 | NC |
| 13 | GND | 14 | GND |
| 15 | AUX_N | 16 | AUX_P |
| 17 | GND | 18 | GND |
| 19 | HPD | 20 | HPD |
| سنجاق | سیگنال |
| 1 | GND |
| 2 | GND |
| 3 | PWM |
| 4 | EN_ON/OFF |
| 5 | 12 ولت |
| 6 | 12 ولت |
صنعت نمایشگر به طور پیوسته از رابط های LVDS به رابط های eDP (Embedded DisplayPort) در حال گذار است. در اینجا دلیل ایجاد سوئیچ توسط تولید کنندگان OEM است:
پهنای باند بالاتر:eDP از وضوح و نرخ تازه‌سازی بالاتر در مقایسه با LVDS پشتیبانی می‌کند و نمایشگرهای 4K و نرخ فریم بالا را که LVDS نمی‌تواند از عهده آنها برآید را فعال می‌کند.
کابل کمتر:eDP از خطوط سیگنال کمتری نسبت به LVDS استفاده می کند که پیچیدگی مسیریابی کابل داخلی را کاهش می دهد و عملکرد EMI را بهبود می بخشد.
مصرف برق کمتر:eDP در ولتاژهای پایین‌تر عمل می‌کند و دارای ویژگی‌های صرفه‌جویی در مصرف انرژی است، که آن را برای تجهیزات باتری‌دار و کم مصرف ایده‌آل می‌کند.
کیفیت تصویر بهتر:eDP از عمق رنگ‌های بالاتر و ویژگی‌های پیشرفته پردازش تصویر مانند بازخوانی پانل و نرخ نوسازی متغیر پشتیبانی می‌کند.
در دسترس بودن پنل آینده:تولید کنندگان LCD به طور فزاینده ای پنل های LVDS را به نفع eDP حذف می کنند. ارتقا در حال حاضر تامین طولانی مدت پانل بدون اتکا به مدل های LVDS متوقف شده را تضمین می کند.
ادغام ساده شده:eDP از کانکتورهای استاندارد و کابل کشی ساده تر استفاده می کند که زمان مونتاژ و خطاهای احتمالی اتصال را کاهش می دهد.
برای تولیدکنندگان تجهیزات صنعتی، مهاجرت به پنل‌های eDP از طریق برد مبدل ما، مسیری عملی به سمت فناوری نمایشگر مدرن بدون جایگزینی کنترل‌کننده‌های موجود فراهم می‌کند.
سناریو 1: کنترل کننده قدیمی با ارتقاء پنل eDP
کنترلر موجود شما کاملاً کار می کند اما فقط LVDS را خروجی می دهد. پنل اصلی LVDS متوقف شده است و فقط جایگزین های eDP در دسترس هستند. برد مبدل ما را بین کنترلر LVDS و پنل eDP جدید نصب کنید --- هیچ تغییری در سیستم عامل در کنترل کننده اصلی لازم نیست.
سناریو 2: توسعه محصول جدید با پلتفرم پردازنده موجود
پلت فرم پردازنده شما از خروجی LVDS پشتیبانی می کند، اما پنل LCD ایده آل برای محصول جدید شما از eDP استفاده می کند. به جای طراحی مجدد کل صفحه اصلی، از برد مبدل ما برای پر کردن شکاف رابط و سرعت بخشیدن به زمان ورود به بازار استفاده کنید.
سناریو 3: تدارکات پنل چند منبعی
برای کاهش ریسک زنجیره تامین، باید چندین تامین کننده پنل LCD را واجد شرایط کنید --- برخی LVDS و برخی دیگر eDP ارائه می دهند. با برد مبدل ما، می توانید بر روی یک خروجی کنترلر (LVDS) استاندارد کنید و در عین حال به طور انعطاف پذیری هر یک از پانل های رابط را تامین کنید.
سناریو 4: ارتقاء میدانی تجهیزات مستقر
پایه تجهیزات نصب شده شما از پانل های LVDS استفاده می کند که تهیه آنها دشوار شده است. برد مبدل ما به تیم‌های خدمات اجازه می‌دهد تا پانل‌های خراب LVDS را با پنل‌های eDP موجود در طول تعمیر و نگهداری در میدان جایگزین کنند، و عمر تجهیزات را بدون ارتقاء کنترلر پرهزینه افزایش دهند.
انتخاب تامین کننده مناسب به اندازه انتخاب سخت افزار مناسب اهمیت دارد. برخلاف توزیع کنندگانی که به سادگی بردهای استاندارد را ارسال می کنند، SKY-TDM همکاری مهندسی کاملی را در طول پروژه شما فراهم می کند.
مزایای اصلی ما
- تولید کننده صفحه نمایش لمسی حرفه ای
- تجربه گسترده در یکپارچه سازی صفحه نمایش صنعتی
- توسعه سیستم عامل سفارشی
- خدمات طراحی کابل سفارشی
- تست سازگاری LCD
- ISO 9001گواهینامه سیستم مدیریت کیفیت
- ISO 13485گواهینامه سیستم مدیریت کیفیت تجهیزات پزشکی
- IATF 16949گواهینامه سیستم مدیریت کیفیت خودرو
- نمونه سازی سریع
- تامین طولانی مدت پایدار
- پشتیبانی فنی جامع قبل و بعد از تولید
تیم مهندسی ما از نزدیک با مشتریان OEM برای کاهش خطرات توسعه و سرعت بخشیدن به زمان عرضه محصول به بازار کار می کند.
پاسخ: اکثر ال سی دی های صنعتی eDP را می توان پس از پیکربندی سیستم عامل پشتیبانی کرد. توصیه می کنیم شماره مدل LCD خود را برای ارزیابی سازگاری ارائه کنید.
ج: بله. پارامترهای زمان‌بندی، وضوح، اطلاعات EDID و توالی‌های اولیه را می‌توان سفارشی کرد.
ج: قطعا. ما کابل‌های LVDS سفارشی، کابل‌های eDP، کابل‌های FFC/FPC و دسته‌های سیم‌کشی کامل را تولید می‌کنیم.
ج: بله. این یکی از رایج ترین کاربردهای این برد مبدل است. ما می توانیم LCD های جایگزین سازگار را توصیه کنیم و مبدل را مطابق با آن پیکربندی کنیم.
ج: بله. این برد با استفاده از قطعات صنعتی طراحی شده است که برای عملکرد طولانی مدت و مداوم در نظر گرفته شده است.
ج: بله. نمونه های مهندسی قبل از تولید انبوه در دسترس هستند.
پاسخ: پروژه های صنعتی اغلب به چرخه عمر طولانی محصول نیاز دارند. ما از مدیریت عرضه و چرخه عمر طولانی مدت برای مشتریان OEM پشتیبانی می کنیم.
ج: بله. این برد از پیکربندی های ورودی LVDS تک کاناله (1 لاین) و دو کاناله (2 لاین) پشتیبانی می کند. پیکربندی مناسب در طول سفارشی سازی سیستم عامل بر اساس نیازهای کنترلر و پانل خاص شما تنظیم می شود.
A: هیئت مدیره از قطعنامه ها تا1920×1080 @ 60 هرتزبرای ورودی LVDS تک کانال و تا2560×1440 @ 60 هرتزبرای ورودی LVDS دو کاناله، بسته به مشخصات پنل و کیفیت کابل. برای پانل های با وضوح بالاتر، لطفاً برای ارزیابی سازگاری با تیم مهندسی ما تماس بگیرید.
