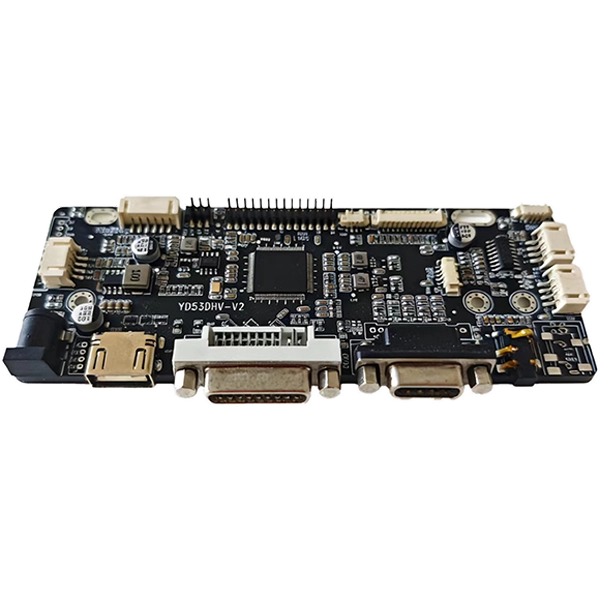

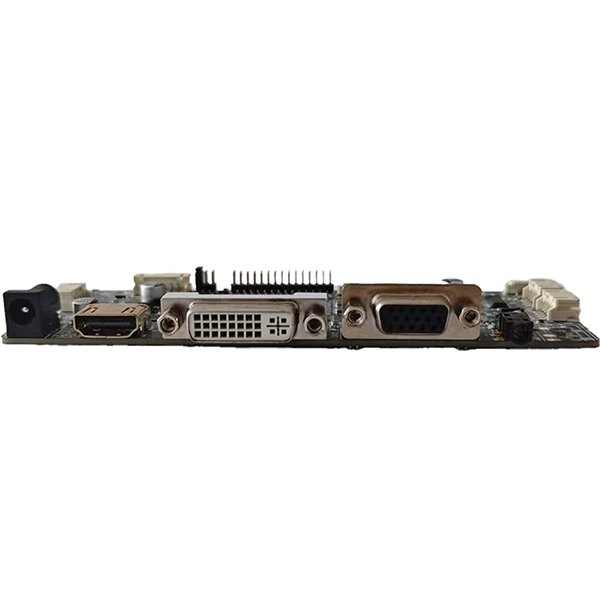

برد کنترلر ال سی دی صنعتی HDMI و VGA و DVI به LVDS

بسیاری از پروژه‌های نمایش صنعتی نیازمند تبدیل خروجی‌های ویدئویی استاندارد PC----HDMI، VGA، یا DVI---به سیگنال‌های LVDS هستند که پنل‌های TFT LCD صنعتی را هدایت می‌کنند. در حالی که بردهای چند رابط از DP، Type-C و eDP پشتیبانی می کنند، اکثر تجهیزات کارخانه (PLC، رایانه های شخصی صنعتی و کنترلرهای قدیمی) همچنان از HDMI، VGA، یا DVI به عنوان خروجی های اولیه استفاده می کنند.

SKY-TDMبرد کنترلر ال سی دی صنعتی HDMI و VGA و DVI به LVDSاین نیاز خاص را برطرف می کند. این سه منبع ویدیویی رایج موجود در رایانه‌های صنعتی را می‌پذیرد و پانل‌های LVDS را بدون نیاز به آداپتورهای DP به HDMI یا کابل‌های تبدیل Type-C هدایت می‌کند --- باعث صرفه‌جویی در هزینه و کاهش نقاط خرابی احتمالی در زنجیره سیگنال می‌شود.

ما این برد را به سازندگان تجهیزات برای ارتقاء پانل HMI، جایگزینی نمایشگر دستگاه CNC و ادغام نمایشگر سبد خرید پزشکی که در آن خروجی های ویدئوی استاندارد نیاز به اتصال به پانل های صنعتی LVDS دارند، عرضه کرده ایم. برای مشتریانی که قبلا از منابع HDMI، VGA، یا DVI و پانل‌های LVDS استفاده می‌کنند، این برد راه‌حلی ساده و بدون پرداخت هزینه برای ویژگی‌های استفاده نشده DP، Type-C یا eDP ارائه می‌کند.

ویژگی های کلیدی

1. سه ورودی استاندارد برای رایانه های شخصی صنعتی

- HDMI از رایانه های شخصی صنعتی مدرن و سیستم های تعبیه شده پشتیبانی می کند

- VGA به کنترلرهای قدیمی و سخت افزارهای قدیمی متصل می شود

- DVI مسیر سیگنال دیجیتال را برای ایستگاه های کاری صنعتی فراهم می کند

- عدم پشتیبانی DP یا Type-C به معنای هزینه کمتر برای برنامه های استاندارد است

2. رانندگی پنل LVDS بهینه شده است

- پشتیبانی از خروجی های LVDS تک / دو کاناله تا1920×1080 @ 60 هرتز

- سازگار با پنل های LVDS 6 بیتی، 8 بیتی و 10 بیتی

- ولتاژ پانل قابل انتخاب (3.3V/5V/12V) برای مدل های مختلف LCD

- پارامترهای زمان بندی قابل تنظیم برای نیازهای خاص پانل

3. یکپارچگی سیگنال درجه صنعتی

- طراحی کم EMI تداخل با تجهیزات مجاور را کاهش می دهد

- ورودی DC عریض (8-25 ولت) برای سیستم های برق صنعتی 12 ولت یا 24 ولت

- درایور نور پس زمینه یکپارچه با کنترل روشنایی PWM

- خروجی تصویر پایدار تحت نوسانات برق کارخانه

4. یکپارچه سازی ساده برای OEM ها

- کانکتور خروجی استاندارد JST 2x15 LVDS با کابل های پنل معمولی مطابقت دارد

- اندازه PCB جمع و جور با اکثر محفظه های صفحه نمایش صنعتی متناسب است

- راه حل تک تخته جعبه های مبدل خارجی را حذف می کند

- تامین چرخه عمر طولانی مدت برای تولید تجهیزات چند ساله

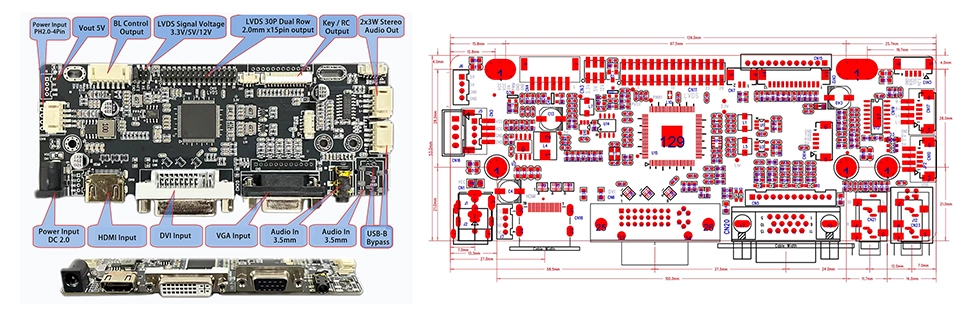

رابط ها و ابعاد

رابط خروجی JST 2x15 پین LVDS

رابط نور پس زمینه 6 پین 2.0 میلی متری

برنامه های کاربردی معمولی

برد کنترلر ال سی دی صنعتی HDMI و VGA و DVI به LVDS ما در درجه اول برای کاربردهای صنعتی طراحی شده اند و پایداری فوق العاده ای را ارائه می دهند. آنها به طور گسترده در صنایع مختلف از جمله پانل های HMI اتوماسیون صنعتی، پایانه های اپراتور ماشین CNC، تجهیزات تشخیصی پزشکی و نظارت بر بیمار، رایانه های شخصی پنل صنعتی و کنترلرهای تعبیه شده، مانیتورهای لمسی قاب باز، کیوسک های سلف سرویس و پایانه های تعاملی، سیستم های POS خرده فروشی، نمایشگرهای حمل و نقل روی برد و تجهیزات تولید کارخانه هوشمند استفاده می شوند.

زمان انتخاب این برد در مقابل برد چند رابط

کدام تابلو کنترل با پروژه شما مطابقت دارد؟

SKY-TDM دو برد کنترل کننده LCD صنعتی را ارائه می دهد. در اینجا نحوه انتخاب آمده است:

این برد (HDMI/VGA/DVI به LVDS) را انتخاب کنید اگر:

- منابع ویدیوی شما فقط HDMI، VGA یا DVI هستند (بدون نیاز به DP/Type-C)

- پنل LCD شما از رابط LVDS استفاده می کند (بدون پنل eDP)

- برای کاربردهای صنعتی استاندارد به یک راه حل بهینه هزینه نیاز دارید

- می خواهید از پرداخت هزینه برای ویژگی های DP Alt Mode، Type-C یا eDP اجتناب کنید

- شما در حال ارتقاء تجهیزات موجود هستید که از قبل دارای خروجی HDMI/VGA/DVI هستند

برد چند رابط (HDMI/DP/VGA/Type-C تا LVDS/eDP) را انتخاب کنید اگر:

- سیستم شما دارای منابع ویدئویی DisplayPort یا USB Type-C است

- به پشتیبانی از پنل eDP نیاز دارید

- شما در حال توسعه یک پلتفرم جدید با نیازهای ورودی ویدیوی متعدد هستید

- برنامه شما به پشتیبانی از وضوح 4K نیاز دارد

- برای محافظت در آینده به حداکثر انعطاف پذیری رابط نیاز دارید

برای اکثر برنامه های اتوماسیون صنعتی، پزشکی و کیوسک با خروجی های PC استاندارد و پانل های LVDS، این برد تعادل بهینه کارکرد و هزینه را فراهم می کند.

چرا SKY-TDM را انتخاب کنید

✔ قابلیت اطمینان درجه صنعتی

ساخته شده با قطعات الکترونیکی درجه یک برای اطمینان از عملکرد پایدار و طولانی مدت در محیط های صنعتی خشن.

✔ اکوسیستم نمایش یک مرحله ای

ما پنل‌های LCD، صفحه‌های لمسی، بردهای کنترل‌کننده، پیوند نوری و کابل‌های نمایش سفارشی را ارائه می‌کنیم که امکان خرید تک منبعی را برای کل مجموعه نمایشگر شما فراهم می‌کند.

✔ سفارشی سازی جامع OEM و ODM

تیم ما به طور کامل از نیازهای سفارشی سازی شما پشتیبانی می کند. ما می‌توانیم ظاهر فیزیکی محصول، رابط‌ها، کابل‌های سیگنال و ورودی/خروجی برق را با توجه به نیازهای خاص شما تنظیم کنیم.

✔ تامین پایدار بلند مدت

مدیریت قبض مواد (BOM) از فرسودگی ناگهانی قطعات جلوگیری می کند، که برای دستگاه های صنعتی که نیاز به پشتیبانی تولید چند ساله دارند، بسیار مهم است.

✔ پشتیبانی مهندسی اختصاصی

تیم ما از مرحله اعتبار سنجی نمونه اولیه تا تولید انبوه، پیگیری مستمر مسائل مربوط به تست و ارائه راه حل های فنی را با شما دنبال خواهد کرد.

تضمین کیفیت

تمام صفحات کنترل کننده LCD صنعتی HDMI و VGA و DVI به LVDS ما تحت فرآیندهای بازرسی استاندارد و مجموعه ای جامع از روش های آزمایش دقیق قرار می گیرند. ما 100٪ تأیید عملکرد کامل، یکپارچگی سیگنال و آزمایش پایداری خروجی، تست سوختگی مداوم (در صورت درخواست موجود)، تست‌های چرخه پایداری منبع تغذیه، و تأیید کامل ارتباط رابط را انجام می‌دهیم. این مراحل قابلیت استفاده و یکپارچگی هر محصول را قبل از ارسال تضمین می کند. غربالگری دقیق کیفیت ما خطر خرابی میدان را برای تجهیزات صنعتی OEM در کاربردهای کاربر نهایی به حداقل می رساند.

سوالات متداول

Q1: تفاوت اصلی این برد با برد چند رابط SKY-TDM چیست؟

پاسخ: این برد روی ورودی های HDMI، VGA، و DVI با خروجی LVDS متمرکز است --- سه رابط رایج که در رایانه های شخصی صنعتی و کنترلرهای قدیمی یافت می شوند. این یک راه حل بهینه سازی هزینه برای برنامه های استاندارد ارائه می دهد که در آن DP، Type-C و eDP مورد نیاز نیست.

Q2: آیا این برد می تواند رزولوشن های بالاتر از 1920×1080 را پشتیبانی کند؟

پاسخ: این برد برای پانل های LVDS صنعتی تا سقف بهینه شده است1920×1080 @ 60 هرتز. برای برنامه‌های رزولوشن 4K یا بالاتر با پنل‌های eDP، ما برد چند رابط خود را توصیه می‌کنیم که از خروجی‌های eDP پشتیبانی می‌کند.

Q3: آیا می توانم از این برد با هر دو منبع تغذیه 12 ولت و 24 ولت استفاده کنم؟

ج: بله. برد از محدوده ورودی DC گسترده ای پشتیبانی می کند8 ولت تا 25 ولتو آن را با هر دو سیستم برق صنعتی 12 ولت و 24 ولت که معمولاً در اتوماسیون کارخانه و تجهیزات پزشکی یافت می شوند سازگار می کند.

Q4: چگونه بفهمم که پانل LCD من سازگار است؟

پاسخ: لطفا شماره مدل پنل LCD خود را ارائه دهید. تیم مهندسی ما نقشه برداری پین LVDS، ولتاژ پانل، پارامترهای زمان بندی و سازگاری وضوح را تأیید می کند. ما همچنین می توانیم کابل های LVDS منطبق را ارائه دهیم.

Q5: آیا این برد با صفحه نمایش لمسی مقاومتی و خازنی سازگار است؟

ج: بله. ما از یکپارچه‌سازی رابط لمسی برای PCAP و صفحه‌های لمسی مقاومتی از طریق USB، I²C یا UART پشتیبانی می‌کنیم. این برد می تواند با کنترلر لمسی شما به عنوان بخشی از یک راه حل کامل نمایشگر جفت شود.

Q6: چرخه عمر معمولی برای HDMI و VGA و DVI به LVDS Industrial LCD Controller Board چیست؟

A: این برد با منبع یابی قطعات طولانی مدت برای تجهیزات صنعتی طراحی شده است که نیاز به 8-15 سال پشتیبانی تولید دارد. ما کنترل دقیق BOM را برای جلوگیری از منسوخ شدن ناگهانی قطعات حفظ می کنیم.

Q7: آیا سیستم عامل منطبق با پانل را ارائه می دهید؟

ج: بله. ما سفت‌افزار را برای زمان‌بندی، وضوح و پارامترهای عملکرد پانل LCD خاص شما سفارشی می‌کنیم. این یکپارچگی plug-and-play با پنل صفحه نمایش شما را تضمین می کند.

تماس با ما

آیا برای پروژه نمایشگر تعبیه شده خود، بردهای کنترل کننده LCD صنعتی قابل اعتماد تهیه می کنید؟

خواه به بردهای استاندارد HDMI/VGA/DVI به درایور LVDS نیاز داشته باشید یا مجموعه‌های نمایشگر کاملاً سفارشی‌شده، تیم مهندسی SKY-TDM از پروژه شما از ایده اولیه تا تولید انبوه پشتیبانی می‌کند.

لطفاً جزئیات زیر را در درخواست خود ارائه دهید:

• شماره مدل دقیق پنل LCD

• اندازه صفحه نمایش و وضوح اصلی

• رابط های ورودی ویدئوی مورد نیاز

• مشخصات ولتاژ عملیاتی

• نوع صفحه نمایش لمسی (در صورت وجود)

• برنامه مورد نظر و محیط عملیاتی

• مقدار سفارش سالانه تخمینی

• الزامات سفارشی سازی دقیق

مهندسان ما مشخصات شما را ارزیابی می‌کنند، توصیه‌های سخت‌افزاری مطابق، نقشه‌های فنی و قیمت‌های رقابتی را در عرض 24 ساعت ارائه می‌کنند.
