با توسعه سریع اتوماسیون صنعتی، سیستم های تعبیه شده و تجهیزات هوشمند، سازگاری نمایشگر به چالشی حیاتی برای مهندسان تبدیل شده است.SKY-TDMاستتابلوی تبدیل سیگنال LVDS به TTLیک راه حل رابط کارآمد برای تبدیل سیگنال های دیفرانسیل LVDS به سیگنال های TTL/RGB ارائه می دهد و به سازندگان کمک می کند تا پنل های LCD TFT مختلف را بدون طراحی مجدد سیستم های کامل یکپارچه کنند. این برد تبدیل که با قابلیت اطمینان صنعتی، انتقال سیگنال پایدار و قابلیت های سفارشی سازی انعطاف پذیر طراحی شده است، به طور گسترده در تجهیزات کنترل صنعتی، دستگاه های پزشکی، سیستم های حمل و نقل و راه حل های نمایش سفارشی استفاده می شود.

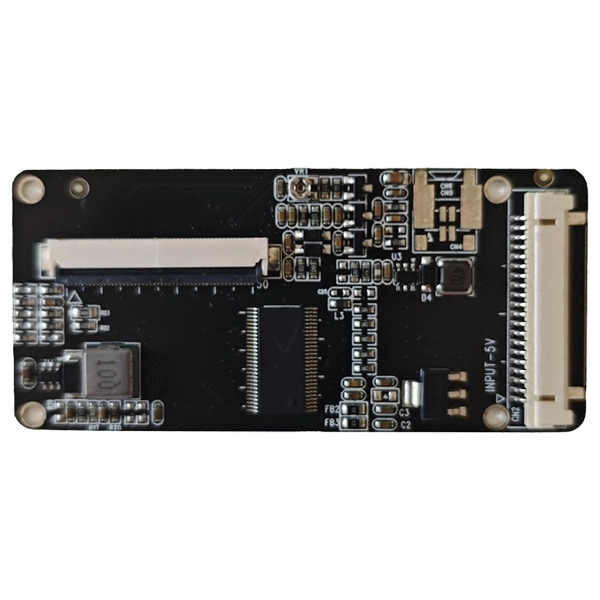

تابلوی تبدیل سیگنال LVDS به TTL یک وسیله واسط الکترونیکی است که برای تبدیل سیگنال های LVDS (سیگنال های دیفرانسیل ولتاژ پایین) به سیگنال های موازی TTL/RGB مورد نیاز پنل های TFT LCD خاص طراحی شده است. در بسیاری از پروژههای صنعتی، منبع نمایشگر و ماژول LCD ممکن است از رابطهای ارتباطی متفاوتی استفاده کنند که باعث ایجاد مشکلات سازگاری در طول یکپارچهسازی سیستم میشود.
فناوری LVDS معمولاً در رایانههای صنعتی مدرن، کنترلکنندههای تعبیهشده و سیستمهای درایور LCD استفاده میشود، زیرا انتقال با سرعت بالا با عملکرد ضد تداخل قوی ارائه میکند. با این حال، بسیاری از پنلهای TFT LCD موجود، بهویژه نمایشگرهای صنعتی قدیمی، هنوز به رابطهای TTL/RGB متکی هستند. یک برد تبدیل این شکاف ارتباطی را پر می کند و به مهندسان این امکان را می دهد که به استفاده از منابع LCD موجود در حین ارتقاء سیستم های کنترل خود ادامه دهند.
برخلاف جایگزینی کل سیستم نمایشگر، استفاده از راه حل تبدیل صنعتی می تواند هزینه های توسعه را به میزان قابل توجهی کاهش دهد، چرخه های مهندسی را کوتاه کند و سازگاری تجهیزات را بهبود بخشد. SKY-TDM راه حل های تبدیل LVDS را ارائه می دهد که از یکپارچه سازی LCD صنعتی با طراحی مدار بهینه، عملکرد پایدار و تنظیمات رابط سفارشی پشتیبانی می کند.
سیستم های نمایشگر صنعتی اغلب به چرخه عمر طولانی، عملکرد پایدار و سازگاری قابل اعتماد نیاز دارند. در طول ارتقاء تجهیزات یا توسعه محصول، مهندسان ممکن است با موقعیتهایی مواجه شوند که در آن کنترلکننده سیگنالهای LVDS را خروجی میدهد در حالی که پنل LCD انتخاب شده فقط از ورودی TTL پشتیبانی میکند. بدون راه حل مناسب تبدیل، تولیدکنندگان ممکن است نیاز به طراحی مجدد سخت افزار یا جایگزینی ماژول های نمایشگر گران قیمت داشته باشند.
یک برد حرفه ای تبدیل سیگنال LVDS به TTL این مشکل را با ایجاد ارتباط یکپارچه بین رابط های نمایشگر مختلف حل می کند. این شرکت ها را قادر می سازد تا موجودی LCD موجود را حفظ کنند، کارایی تعمیر و نگهداری تجهیزات را بهبود بخشند و فرآیند یکپارچه سازی را ساده کنند.
| چالش | راه حل سنتی | راه حل هیئت مدیره تبدیل |
|---|---|---|
| کنترلر LVDS با پنل TTL LCD | LCD را تعویض کنید یا سخت افزار را دوباره طراحی کنید | خروجی LVDS را به سیگنال TTL/RGB تبدیل کنید |
| ارتقاء تجهیزات قدیمی | اصلاح سیستم در مقیاس بزرگ | استفاده مجدد از اجزای نمایشگر موجود |
| پروژه نمایش صنعتی سفارشی | دوره توسعه طولانی | سازگاری رابط انعطاف پذیر |
| مشخصات LCD چندگانه | هزینه موجودی بالاتر | پشتیبانی از راه حل های تطبیق سفارشی |
یک برد تبدیل با کیفیت بالا نه تنها باید به تبدیل سیگنال دست یابد، بلکه باید عملکرد پایدار را در شرایط صنعتی سخت فراهم کند. ویژگی های اصلی عبارتند از:
برای کاربردهای صنعتی که نیاز به عملیات مداوم دارند، قابلیت اطمینان از اهمیت ویژه ای برخوردار است. یک برد تبدیل خوب طراحی شده می تواند ثبات سیستم را بهبود بخشد و در عین حال نیازهای تعمیر و نگهداری را کاهش دهد.
عملکرد یک راه حل تبدیل LVDS به سازگاری رابط، طراحی الکتریکی و الزامات برنامه بستگی دارد. جدول زیر پارامترهای معمولی یک مبدل صنعتی LVDS به TTL را نشان می دهد.
| پارامتر | مشخصات معمولی |
|---|---|
| رابط ورودی | LVDS (8 بیت) |
| رابط خروجی | رابط LCD 50 پین TTL/RGB |
| ولتاژ ورودی | 5 ولت |
| درایور نور پس زمینه | درایور LED یکپارچه |
| تنظیم سیگنال | تنظیم VCOM پشتیبانی می شود |
| دمای عملیاتی | -20 تا +70 درجه سانتی گراد |
| سفارشی سازی | کانکتور، کابل، سیستم عامل، و سفارشی سازی رابط موجود است |
این مشخصات برد را برای کاربردهای مختلف صفحه نمایش صنعتی که نیاز به تبدیل پایدار و در دسترس بودن طولانی مدت است مناسب می کند.
از آنجا که سیستم های نمایشگر در بسیاری از محیط های تخصصی استفاده می شوند، سازگاری رابط نقش مهمی در طراحی تجهیزات ایفا می کند. یک برد تبدیل حرفه ای می تواند چندین صنعت را پشتیبانی کند، از جمله:
توانایی تطبیق رابطهای نمایشگر مختلف، این فناوری را برای سازندگان OEM و یکپارچهکنندههای سیستم که به راهحلهای نمایش قابل اعتماد و مقیاسپذیر نیاز دارند، ارزشمند میکند.
انتخاب صحیح تابلوی تبدیل سیگنال LVDS به TTL نیاز به بررسی دقیق مشخصات نمایشگر، معماری سیستم و محیط برنامه دارد. یک مبدل مناسب باید نه تنها با رابط الکتریکی، بلکه با وضوح، زمانبندی و شرایط عملیاتی پنل LCD مورد نظر مطابقت داشته باشد.
قبل از انتخاب راه حل تبدیل، مهندسان باید چندین عامل مهم را ارزیابی کنند:
کار با یک ارائه دهنده راه حل نمایش با تجربه می تواند خطرات سازگاری را کاهش دهد و توسعه محصول را تسریع کند. تأمینکنندگان حرفهای معمولاً ارزیابی فنی، پشتیبانی مهندسی و راهحلهای رابط سفارشیشده را بر اساس الزامات برنامههای کاربردی خاص ارائه میکنند.
SKY-TDM به عنوان یک ارائه دهنده فناوری صفحه نمایش حرفه ای، بر ارائه راه حل های رابط قابل اعتماد برای کاربردهای صفحه نمایش صنعتی و تجاری تمرکز دارد. این شرکت درک می کند که صنایع مختلف به سطوح مختلفی از سازگاری، ثبات و سفارشی سازی نیاز دارند.
راهحلهای نمایشگر SKY-TDM با تجربه مهندسی عملی توسعه یافتهاند و به مشتریان کمک میکنند تا بر چالشهای مربوط به تبدیل رابط LCD، ارتقاء سیستم و یکپارچهسازی نمایشگر سفارشی غلبه کنند. برد تبدیل سیگنال LVDS به TTL برای ارائه پردازش سیگنال پایدار، سازگاری برنامه کاربردی انعطاف پذیر و یکپارچه سازی کارآمد برای سیستم های مختلف تعبیه شده طراحی شده است.
مزایای انتخاب تامین کننده با تجربه عبارتند از:
| مزیت | ارزش برای مشتریان |
|---|---|
| تجربه نمایش حرفه ای | درک بهتر الزامات رابط LCD و کاربردهای صنعتی |
| قابلیت سفارشی سازی | از پنل های LCD، کانکتورها، کابل ها و مشخصات پروژه های مختلف پشتیبانی می کند |
| پشتیبانی مهندسی قابل اعتماد | به مشتریان کمک می کند تا مشکلات سازگاری و ادغام را به طور موثر حل کنند |
| تولید کیفیت گرا | ثبات محصول را برای عملیات صنعتی طولانی مدت بهبود می بخشد |
برای شرکت هایی که تجهیزات صنعتی، محصولات تعبیه شده یا پایانه های سفارشی سازی شده را توسعه می دهند، انتخاب یک تامین کننده راه حل تبدیل قابل اعتماد می تواند کارایی پروژه را بهبود بخشد و هزینه های طراحی مجدد غیرضروری را کاهش دهد. اطلاعات بیشتر در مورد حرفه ایراه حل های نمایش صنعتیمی تواند به مهندسان در درک فناوری های موجود و گزینه های ادغام کمک کند.
با رشد مداوم تولید هوشمند، دستگاه های اینترنت اشیا و سیستم های اتوماسیون، رابط های نمایشگر به طور فزاینده ای متنوع می شوند. اگرچه فناوریهای جدیدتر نمایشگر همچنان در حال ظهور هستند، بسیاری از دستگاههای صنعتی به دلیل چرخه عمر طولانی محصول همچنان به سازگاری با ماژولهای LCD موجود نیاز دارند.
فناوری تبدیل رابط همچنان نقش مهمی در ارتقاء صفحه نمایش صنعتی خواهد داشت. به جای جایگزینی سیستم های سخت افزاری کامل، سازندگان می توانند از راه حل های تبدیل پیشرفته برای افزایش طول عمر تجهیزات و بهبود انعطاف پذیری سیستم استفاده کنند.
انتظار می رود محصولات تبدیل LVDS آینده بر روی موارد زیر تمرکز کنند:
این پیشرفتها به تولیدکنندگان کمک میکند تا سیستمهای نمایشگر هوشمندتر، کارآمدتر و پایدارتر بسازند.
یک تابلوی تبدیل سیگنال LVDS به TTL، سیگنال های نمایش دیفرانسیل LVDS را به سیگنال های موازی TTL/RGB تبدیل می کند و به پنل های LCD با استانداردهای رابط مختلف اجازه می دهد با کنترلرهای موجود یا سیستم های تعبیه شده کار کنند.
بله. بسیاری از بردهای تبدیل صنعتی را می توان با توجه به مشخصات LCD، از جمله وضوح، نوع اتصال، پارامترهای زمان بندی و نیازهای برق، سفارشی کرد. تطبیق مناسب قبل از نصب ضروری است.
آنها به طور گسترده در تجهیزات اتوماسیون صنعتی، دستگاه های پزشکی، سیستم های حمل و نقل، پایانه های تعبیه شده، کیوسک ها و سایر برنامه هایی که نیاز به تبدیل رابط LCD قابل اعتماد دارند استفاده می شوند.
استفاده از برد تبدیل هزینههای جایگزینی سختافزار را کاهش میدهد، زمان توسعه را کوتاه میکند و به تولیدکنندگان اجازه میدهد تا در حین ارتقاء سیستمهای کنترل خود، از منابع LCD موجود استفاده کنند.
مهندسان باید اطلاعات مدل LCD، نوع رابط، وضوح، فرمت سیگنال ورودی، ولتاژ مورد نیاز و جزئیات کانکتور را ارائه دهند. سپس یک تامین کننده حرفه ای می تواند سازگاری را ارزیابی کرده و راه حل مناسبی را پیشنهاد کند.
یک برد تبدیل سیگنال LVDS به TTL قابل اعتماد یک راه حل موثر برای حل چالش های سازگاری رابط نمایشگر در برنامه های صنعتی و تعبیه شده است. با تبدیل فرمتهای سیگنال مختلف، به تولیدکنندگان اجازه میدهد تا به یکپارچگی LCD انعطافپذیر دست یابند، هزینههای طراحی مجدد را کاهش دهند و قابلیت اطمینان سیستم را بهبود بخشند. SKY-TDM با پشتیبانی مهندسی حرفه ای و راه حل های نمایش سفارشی شده، به مشتریان کمک می کند تا سیستم های نمایشگر کارآمد و پایدار را برای صنایع مختلف توسعه دهند. اگر برای انتخاب راه حل تبدیل مناسب یا توسعه یک برنامه نمایشگر سفارشی به کمک نیاز دارید، لطفاًبا ما تماس بگیریدبرای پشتیبانی حرفه ای و مشاوره فنی.
