این یک صفحه نمایش لمسی دایره ای 2.1 اینچی است که به طور خاص برای لوازم خانگی هوشمند و پانل های کنترل جمع و جور طراحی شده است. SKY-TDM می تواند صفحه نمایش لمسی را با توجه به ساختار واقعی تجهیزات شما و نیازهای تعامل انسان و ماشین (HMI) سفارشی کند.
این صفحه نمایش لمسی دایره ای 2.1 اینچی دارای وضوح 480x480 و اندازه تقریبی 56.18 x 59.71 x 2.26 میلی متر است. از نظر ساختار جمع و جور است. از آی سی درایور ST7701 استفاده می کند و از رابط RGB (که می تواند به عنوان رابط MIPI سفارشی شود) پشتیبانی می کند.
ما راهحلهای نمایشگر سفارشی را برای برآورده کردن نیازهای اصلی شما ارائه میکنیم و به شما کمک میکنیم تا اجزای نمایشگر را به طور یکپارچه در طراحی صنعتی کلی تجهیزات خود ادغام کنید.
نمایشگرهای گرد به طور فزاینده ای جایگزین صفحه نمایش های مربعی سنتی در لوازم خانگی هوشمند می شوند.
طراحی صنعتی بدون درز: نمایشگرهای دایره ای تضاد بصری بین صفحه مستطیل شکل و شکل های منحنی و استوانه ای معمول در قهوه سازها، تصفیه کننده هوا و بلندگوهای هوشمند را از بین می برند. صفحه نمایش به جای اینکه آن را بشکند، در شبح محصول ادغام می شود.
تعویض دستگیره: بسیاری از وسایل هنوز از دستگیره های چرخشی فیزیکی برای انتخاب دما، سرعت یا حالت استفاده می کنند. یک صفحه نمایش لمسی دایره ای می تواند عملکرد دستگیره را به صورت دیجیتالی با نمادهای پویا، حساسیت قابل تنظیم و بدون ساییدگی مکانیکی تکرار کند، در حالی که اطلاعات بیشتری نسبت به شماره گیری چاپ شده ارائه می دهد.
استفاده بهتر از فضای فشرده: در پانل های کنترل کوچک، یک طرح دایره ای از هدر رفتن گوشه های صفحه های مستطیلی جلوگیری می کند. آرایه پیکسل مربعی 480×480 به طور طبیعی به یک منطقه دید گرد نگاشت می شود و از منطقه نمایش موجود به طور کامل استفاده می کند.
فوکوس بصری قویتر: رابطهای دایرهای چشم کاربر را به مرکز پانل کنترل میکشند، که برای عملکردهای اولیه مانند شروع/توقف، تنظیم دما یا انتخاب حالت در قهوهسازهای هوشمند و لوازم آشپزخانه ایدهآل است.
زیباییشناسی ثابت در سراسر خطوط تولید: برندهای لوازم خانگی میتوانند ماژولهای نمایشگر دایرهای را در چندین محصول استاندارد کنند: ماشینهای قهوه، دستگاههای تصفیه هوا، ماشینهای لباسشویی که زبان طراحی یکپارچه ایجاد میکنند و در عین حال خرید و موجودی را ساده میکنند.
یکپارچهسازی لمس + نمایشگر: همراه با اتصال نوری و لمس PCAP، یک صفحهنمایش دایرهای به یک صفحه جلویی مهر و موم شده تبدیل میشود که به راحتی تمیز میشود و برای وسایل آشپزخانه که در معرض رطوبت، گریس و تمیز کردن روزانه قرار دارند، حیاتی است.
برای لوازم خانگی هوشمند، در مقایسه با ساختارهای سنتی شکاف هوا، باندینگ نوری جلوه نمایشگر یکپارچه تری را ارائه می دهد و حس برتر محصول را برجسته می کند.
با اتصال یکپارچه صفحه لمسی به صفحه نمایش، این راه حل به طور موثر بازتاب نور مرئی ناشی از شکاف هوا را به حداقل می رساند و از ورود رطوبت در سطوح مختلف رطوبت جلوگیری می کند. این یک سطح جلویی بسیار تمیزتر ایجاد می کند و آن را به ویژه برای محصولات خانگی با الزامات زیبایی شناختی ایده آل می کند.

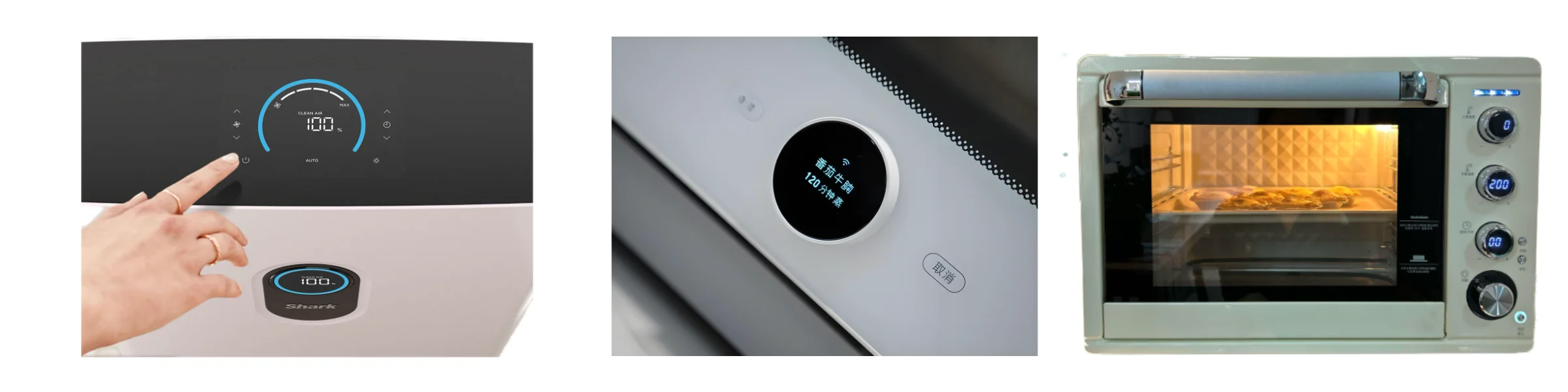

این فناوری را می توان به طور گسترده در طرح های مختلف لوازم خانگی مانند دستگاه های قهوه ساز هوشمند، تصفیه کننده هوا، لوازم آشپزخانه، پانل های کنترل ماشین لباسشویی و اجاق های هوشمند به کار برد.
دارای ردپای مکانیکی بسیار فشرده تنها 56.18 × 59.71 × 2.26 میلی متر، راه حل صفحه نمایش لمسی دایره ای 2.1 اینچی برای برنامه هایی با محدودیت های فضای داخلی بسیار مناسب است. رزولوشن 480x480 آن یک رابط کاربری مربعی ارائه می دهد که به طور یکپارچه در مجموعه پانل های کنترل جمع و جور ادغام می شود.
ما میتوانیم راهحلهای سفارشیشده را با مشتریان خود بر اساس گردش کار زیر بحث کنیم:
اندازه صفحه نمایش ← پنل لمسی ← پوشش شیشه ← لایه گذاری ← پیکربندی رابط ← ساختار مکانیکی
پروژه های مختلف ممکن است به ابعاد مختلف صفحه نمایش، نسبت ابعاد، ساختارهای نصب یا راه حل های لمسی متناسب با موارد استفاده خاص نیاز داشته باشند. بنابراین، ما به شدت توصیه می کنیم توسعه سفارشی را در مراحل اولیه طراحی محصول خود ادغام کنید. از طریق ارتباط عمیق در مورد نیازهای خاص شما، ما می توانیم راه حل های سفارشی برتر را ارائه دهیم.
این مجموعه راه حل صفحه نمایش لمسی دایره ای 2.1 اینچی از رابط لمسی I2C پشتیبانی می کند و به عملکرد لمسی اجازه می دهد تا به طور یکپارچه با سیستم کنترل اصلی مشتری یکپارچه شود.
از نظر عملکرد نمایشگر، روشنایی صفحه نمایش 300 cd/m² و نسبت کنتراست 800:1 است. این زوایای دید گسترده تا 80 درجه را در همه جهات ارائه می دهد و گزینه هایی را برای رابط های صفحه نمایش RGB و MIPI ارائه می دهد.
| 1-2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15-16 | 17 | 18 | 19-22 | 23 | 24-30 |
| VCC | تنظیم مجدد | TE | GND | D0N | D0P | GND | D1N | D1P | GND | CLKN | CLKP | GND | NC | GND | LEDA | LEDK | IOVCC | NC |
| 1 | 2-3 | 4 | 5 | 6 | 7-8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16-21 | 22-27 | 28-33 | 34 | 35 | 36 | 37 | 38 | 39 | 40 |
| LEDA | LEDK | GND | VCC | تنظیم مجدد | NC | SDA | SCK | CS | DCLK | DE | در مقابل | HS | BO-B5 | G0-G5 | R0-R5 | GND | TP-INT | TP-SDA | TP-SCL | TP-RESET | TP-VCC | GND |
این ویژگیهای برجسته، پایهای عملی برای رابطهای تعاملی لوازم خانگی فشرده ایجاد میکند که به طور کامل نیازهای تعامل انسان و ماشین (HMI) کاربران را برآورده میکند.
هر دستگاه مشتری دارای یک رابط نمایشگر منحصر به فرد و طراحی صنعتی متمایز است. برای خدمت به پایگاه مشتریان متنوع خود، خدمات جامع سفارشی سازی OEM و ODM را ارائه می دهیم. ما میتوانیم راهحلهای متناسب با نیازهای خاص شما را مورد بحث قرار دهیم، مانند پانلهای لمسی سفارشی، شیشه روکش سفارشی، گزینههای رابط مختلف، کابلهای FPC سفارشی، چاپ روی صفحه ابریشمی لوگو، و روشنایی و پارامترهای نوری سفارشیشده.

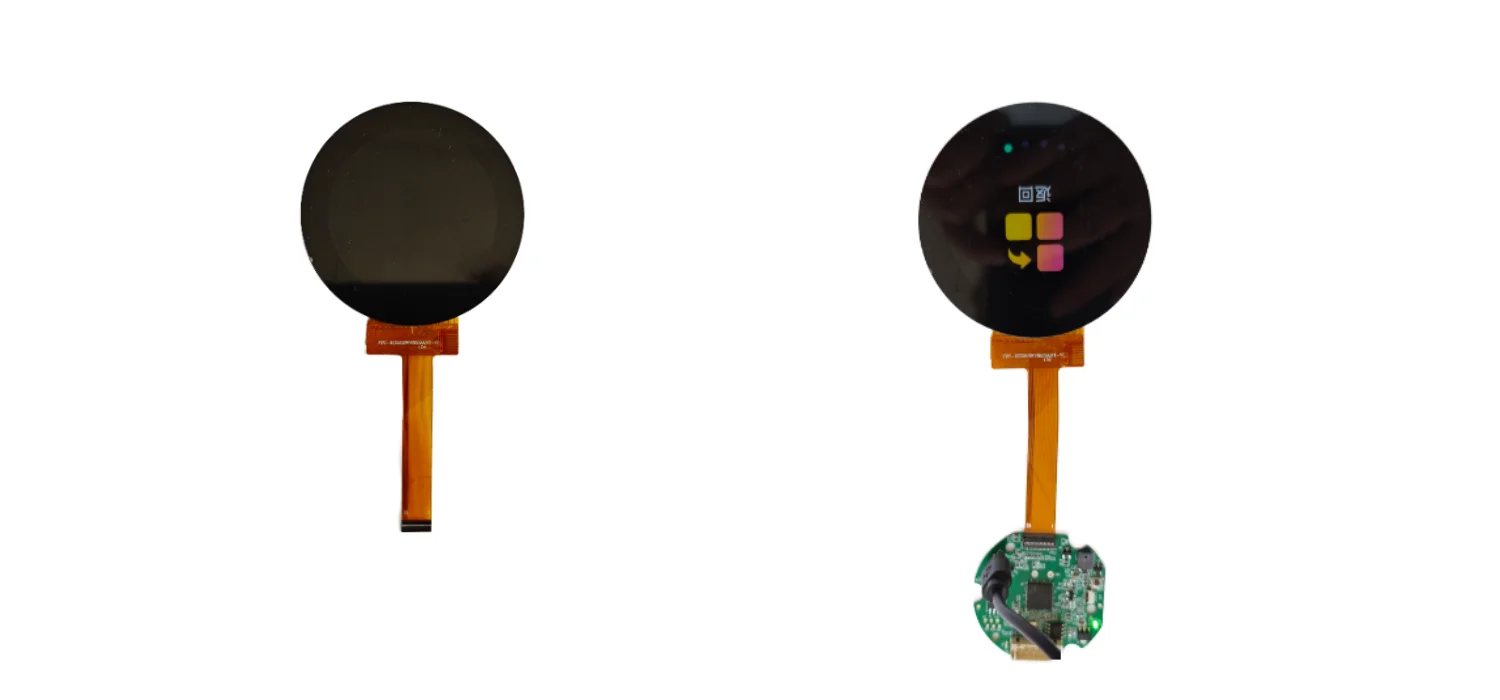

ما علاوه بر راه حل صفحه نمایش لمسی دایره ای 2.1 اینچی مرجع، خدمات سفارشی سازی برد درایور نمایشگر را نیز ارائه می دهیم، از جمله گزینه هایی مانند بردهای پورت سریال.
1. تأیید نیاز: اندازه صفحه نمایش، وضوح، عملکرد لمسی و فضای نصب را به اشتراک بگذارید.
2.طراحی راه حل: ما پنل لمسی، شیشه پوشش و پیکربندی رابط را پیشنهاد می کنیم.
3. توسعه نمونه: مونتاژ نمونه اولیه برای اعتبار سنجی مکانیکی و الکتریکی شما.
4. تأیید طراحی: بررسی مشترک تناسب، عملکرد لمسی و جلوه نوری.
5. تولید انبوه: عرضه دسته ای پایدار با بازرسی کامل قبل از حمل و نقل.
مشارکت زودهنگام توصیه میشود: ما میتوانیم مجموعه نمایشگر را با طرح صنعتی شما تطبیق دهیم نه اینکه طراحی شما را در یک ماژول استاندارد مجبور کنیم.
راه حل های نمایشگر ما به طور گسترده برای محصولات مختلف خانه هوشمند و لوازم خانگی قابل اجرا هستند، از جمله:
دستگاه های قهوه هوشمند: کنترل های لمسی یک رابط کاربری مدرن و تعاملی را ارائه می دهند.
دستگاه های تصفیه هوا: مجموعه های نمایشگر لمسی فشرده امکان تنظیم سریع عملکردهای مختلف را فراهم می کنند.
لوازم آشپزخانه هوشمند: برای محصولاتی مانند پلوپز، اجاق گاز و هود، ما نمایشگرهای لمسی با عملکرد دستگیره چرخشی ارائه می دهیم.
ماشینهای لباسشویی و خشککنها: نمایشگرها، انتخاب سریع برنامههای شستشو و خشککردن را فعال میکنند و در عین حال دیدی بصری از وضعیت کار ارائه میدهند.
برای تمام دسته های لوازم خانگی ذکر شده در بالا، ما می توانیم مشخصات خاص شما را برآورده کنیم.

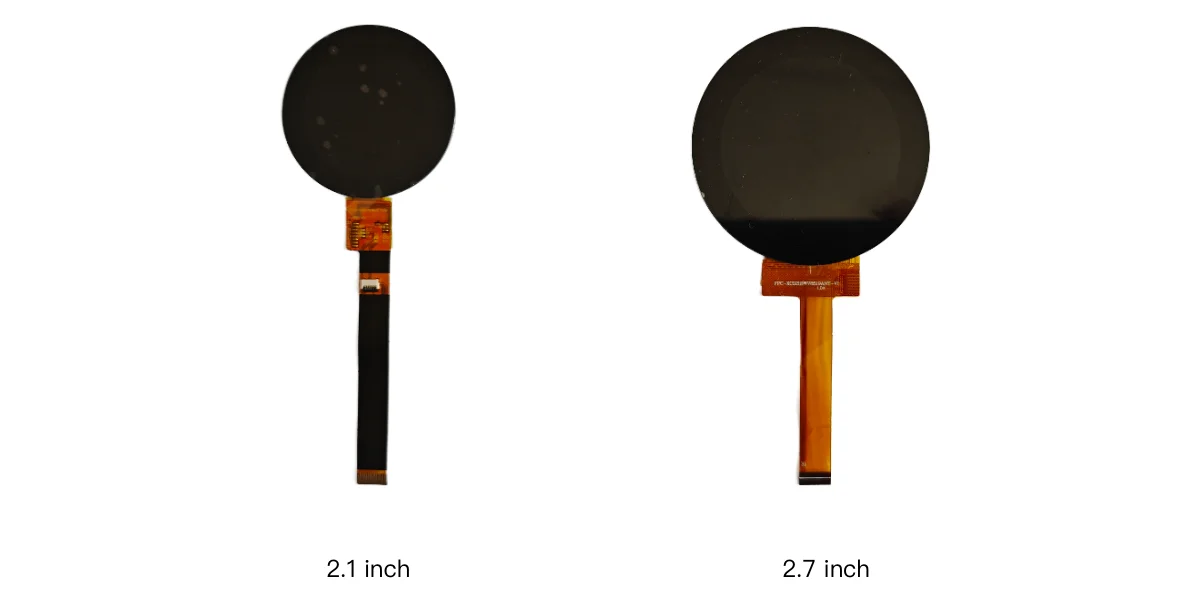

نه، ما طیف وسیع تری از گزینه ها را ارائه می دهیم. علاوه بر مونتاژ 2.1 اینچی، ما اندازه های 1.6 اینچی، 2.7 اینچی، 5 اینچی و سایر اندازه ها را نیز ارائه می دهیم. انتخاب خاص بستگی به نیاز محصول شما دارد.
بله. پانل های لمسی را می توان به طور کامل سفارشی کرد تا نیازهای شما را برآورده کند، از جمله شکل بیرونی، سطوح ویژه برای شیشه پوشش، طراحی کابل FPC و موارد دیگر.
بله. ما می توانیم ماژول LCD یا پانل لمسی را جداگانه عرضه کنیم. ما همچنین از راه حلی پشتیبانی می کنیم که در آن فقط شیشه پوشش لمینت شده است، بدون پانل لمسی.
بله. این نوع نمایشگر لمسی جمع و جور برای کاربردهایی مانند دستگاه های قهوه ساز هوشمند، تصفیه کننده هوا، لوازم آشپزخانه و سایر پایانه های کنترل هوشمند با توجه به الزامات برنامه نهایی مناسب است.
بله. مشتریان می توانند در مورد نیازهای سفارشی شده با ما صحبت کنند، از جمله اندازه صفحه نمایش، پانل لمسی، شیشه پوشش، لمینیت کامل، نوع رابط و یکپارچه سازی مکانیکی.
در حالت ایده آل، لطفاً اندازه صفحه نمایش، وضوح، عملکرد لمسی، ابعاد شیشه پوشش، فضای نصب، الزامات رابط، محیط عملیاتی و مقدار تخمینی مورد نیاز را ارائه دهید. علاوه بر این، ارائه نقشه های محصول یا فایل های مسکن سه بعدی برای ارزیابی مکانیکی ما بسیار سودمند خواهد بود.
اگر در حال توسعه یک لوازم خانگی جدید هستید، ما بسیار خوشحال خواهیم شد که در همان ابتدای مرحله طراحی مشارکت کنیم تا نیازهای کلی محصول شما را به طور جامع ارزیابی کنیم.
SKY-TDM می تواند برای ارزیابی نیازهای خاص، از جمله اندازه نمایشگر، راه حل لمسی، شیشه پوشش و تابلوهای درایور سفارشی، با مشتریان ما همکاری نزدیک داشته باشد. این رویکرد مشارکتی به ایجاد یک محصول نهایی بی عیب و نقص کمک می کند و از نیاز به به خطر انداختن طرح کلی فقط برای تطبیق با ساختار استاندارد نامناسب جلوگیری می کند.
لطفا در هر زمان با ما تماس بگیرید تا در مورد پروژه های آینده خود صحبت کنید.
