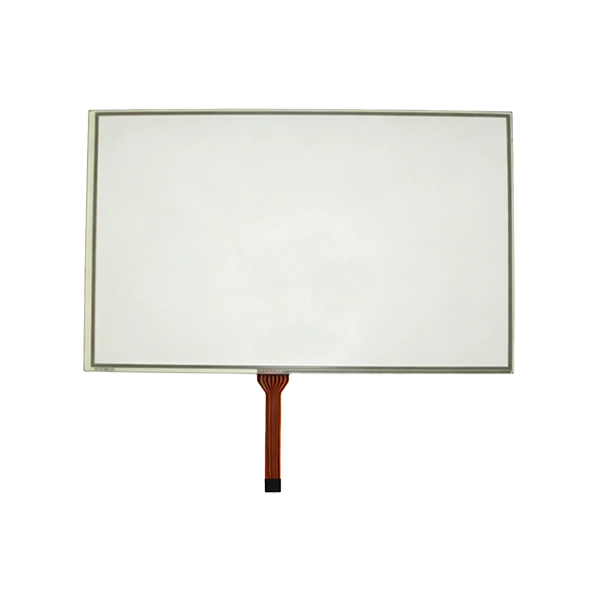

ماپانل لمسی مقاومتی 10.1 اینچی 8 سیمبرای ماشین آلات ساختمانی، تجهیزات سنگین، وسایل نقلیه کشاورزی، ماشین آلات معدن، جرثقیل، بیل مکانیکی، لودر چرخ و سایر وسایل نقلیه صنعتی خارج از بزرگراه ساخته شده است.
برخلاف پانل های لمسی درجه مصرف کننده، ماشین آلات سنگین در میان لرزش مداوم، گل، باران، آلودگی روغن، گرد و غبار و نوسانات شدید دما کار می کنند. اپراتورها معمولاً دستکش های کار ضخیم می پوشند و بدون توجه به شرایط سخت سایت، عملکرد لمسی ثابت و قابل اعتماد را می طلبند.
راه حل لمسی مقاومتی 8 سیم صنعتی ما این چالش های سخت را از طریق ساخت حسگر تقویت شده، مواد اولیه با دوام بالا، عملکرد بهینه EMC و طول عمر طولانی برطرف می کند. این ورودی تک لمسی دقیق را به طور قابل اعتماد در محیط های خشن در فضای باز ارائه می دهد که در آن صفحات لمسی خازنی اغلب از عملکرد ناپایدار رنج می برند.
SKY-TDM خدمات سفارشی سازی طیف کاملی از جمله مهندسی لنز پوششی، اتصال نوری، کالیبراسیون کنترلر لمسی، سازگاری رابط، درمان ضد تابش نور، آب بندی ضد آب و پشتیبانی از یکپارچه سازی مکانیکی را ارائه می دهد.
تجهیزات سنگین، قابلیت اطمینان عملیاتی سازش ناپذیر را بر عملکرد چند لمسی مبتنی بر مصرف کننده ترجیح می دهند.
در مقایسه با پانل های لمسی مقاومتی و خازنی 4 سیم معمولی، معماری مقاومتی 8 سیم دارای مزایای کلیدی است:
• دقت موقعیت یابی لمسی برتر
• پایداری کالیبراسیون طولانی مدت
• پشتیبانی بومی برای عملیات دستکش
• سازگار با انگشتان برهنه، قلم و ابزار سفت و سخت
• بهبود عملکرد ضد لرزش
• کاهش هزینه های نگهداری طولانی مدت
• عملکرد پایدار تحت تداخل شدید EMI
• سازگار با سناریوهای کاری گرد و غبار و مرطوب
برای اپراتورهای تجهیزات ساختمانی که در طول تعامل مداوم HMI از دستکش کار استفاده می کنند، لمس مقاومتی به عنوان فناوری ترجیحی باقی می ماند. به جای هدایت الکتریکی به فعال سازی فشار متکی است و محدودیت های لمس خازنی در شرایط میدانی را از بین می برد.

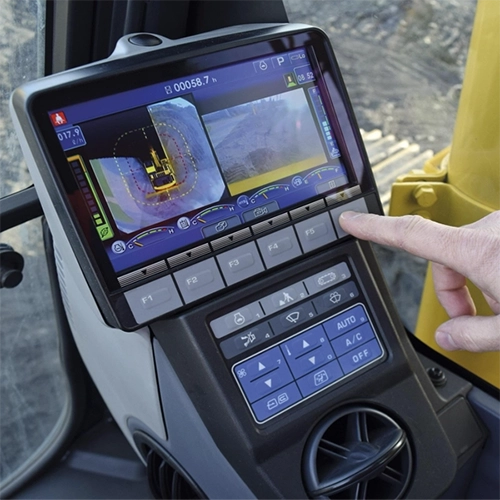

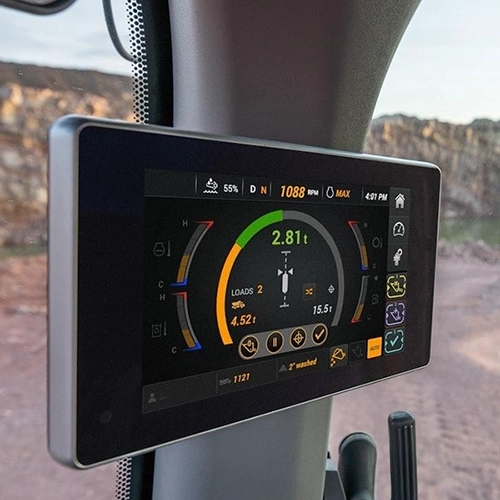

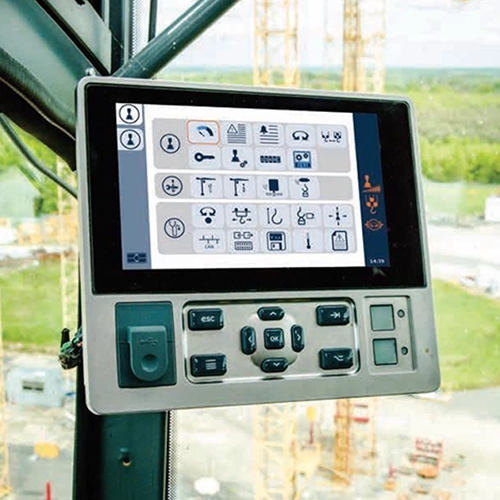

پانل لمسی مقاومتی 8 سیم 10.1 اینچی ما به طور گسترده در موارد زیر ادغام شده است: بیل مکانیکی و لودرهای چرخ و بولدوزرها و جرثقیل های متحرک و غلتک های جاده و کامیون های پمپ بتن و تجهیزات معدن و حفاری و ماشین آلات کشاورزی و لیفتراک های صنعتی و غیره.
یک پنل لمسی تنها یکی از اجزای سیستم کامل HMI است. برای تضمین سال‌ها کار بدون مشکل در میدان، ماژول لمسی کامل باید طوری مهندسی شود که با شرایط محیطی در محل مطابقت داشته باشد.
| مورد نیاز | مشخصات پیشنهادی / ویژگی های طراحی بهینه |
|
محدوده دمای عملیاتی گسترده (ماشین آلات ساختمانی در تمام طول سال در آب و هوای متغیر کار می کنند) |
• دمای کارکرد: -30°C ~ +80°C • دمای نگهداری: -40°C ~ +85°C • کنترلر لمسی درجه صنعتی • بسترهای PET مقاوم در برابر دمای پایین |
|
مقاومت فوق العاده در برابر لرزش و ضربه (بیل مکانیکی، غلتک های جاده و دکل های حفاری لرزش مکانیکی ثابت ایجاد می کنند) |
• ساخت و ساز FPC تقویت شده • چسب ساختاری با استحکام بالا • طراحی نصب ضد شل شدن کنترلر • اتصال دهنده های مقاوم در برابر لرزش • کابل کشی دم انعطاف پذیر تقویت شده |
|
ساخت و ساز ضد آب و گرد و غبار جلو (تجهیزات ساختمانی در معرض هوای آزاد کار می کنند) |
• حداقل امتیاز پنل جلویی: IP65 • راه حل آب بندی IP67 ارتقا یافته اختیاری • واشرهای ضد آب با مهندسی دقیق • ساختار آب بندی گرد و غبار لبه • طراحی زهکشی آب داخلی • مواد سطحی تثبیت شده در برابر اشعه ماوراء بنفش |
|
قابلیت کارکرد دستکش قابل اعتماد (اپراتورهای میدانی اغلب از دستکش های مختلف استفاده می کنند) |
• دستکش کار ایمنی • دستکش چرمی • دستکش حرارتی زمستانی • دستکش های محافظ لاستیکی |
|
دوام بیشتر (عمر ماشین آلات ساختمانی معمولاً بیش از 10 سال است) |
• بیش از 35 میلیون فعال سازی لمسی • پوشش سطح سخت مقاوم در برابر خش • لایه PET ضد سایش • مواد مقاوم در برابر اشعه ماوراء بنفش • کابل های انعطاف پذیر با طول عمر بالا |
| عملکرد قوی EMI / EMC | • ساختار محافظ EMI • طرح زمین بهینه شده • مدار فیلتر داخلی • سیستم عامل تعبیه شده تثبیت شده • حفاظت جامع ESD |
|
خوانایی نور خورشید (تجهیزات مستقر در فضای باز نیاز به دید واضح در زیر نور مستقیم خورشید دارند) |
• پیوند نوری کامل • پوشش Anti-Glare (AG). • پوشش ضد انعکاس (AR). • جفت شدن LCD با روشنایی بالا • لنز پوششی مقاوم در برابر اشعه ماوراء بنفش • بازتاب پانل داخلی سرکوب شده است |
|
ساختار مکانیکی قوی (خودروهای ساختمانی با برخورد مداوم، گرد و غبار شدید و آلودگی نفتی مواجه هستند) |
• قاب جلویی صنعتی سنگین • قاب نصب فلزی تقویت شده • سوراخ های نصب تقویت شده • ضخامت واشر قابل تنظیم • پیوند ساختاری صنعتی • مسیریابی محافظ برای کابل های انعطاف پذیر |
| مورد | مشخصات |
| اندازه | 10.1 اینچ |
| فناوری لمسی | 8-مقاومت سیم |
| رابط | USB/RS232/IIC |
| سختی سطح | ≥3 ساعت |
| عبور نور | ≥80% |
| دمای عملیاتی | -30 درجه سانتی گراد ~ 80+ درجه سانتی گراد |
| نیروی محرک | قابل تنظیم |
| EMC | طراحی صنعتی EMC بهینه شده |
| حفاظت ESD | مطابق با استانداردهای IEC |
| Lifespan را لمس کنید | ≥35 میلیون فعال سازی |
| پوشش شیشه ای | سفارشی در دسترس است |
| کنترل کننده | درجه صنعتی |
| OEM / ODM | به طور کامل پشتیبانی می شود |
هر مدل از ماشین آلات ساختمانی دارای محدودیت های نصب منحصر به فرد است. SKY-TDM گزینه های سفارشی سازی جامعی را ارائه می دهد:
- ابعاد حسگر لمسی سفارشی
- طراحی شیشه ای روی جلد سفارشی
- چاپ حاشیه بر روی صفحه ابریشمی و حکاکی آرم مشتری
- توسعه ساختار مکانیکی ضد آب
- طرح و طول FPC سفارشی
- انتخاب کانکتور مناسب
- گزینه های چند رابط: USB / RS232 / I²C
- خدمات پیوند نوری
- پوشش ضد تابش و انعکاس
- طراحی محافظ EMI پیشرفته
- فیلم PET ضخیم شده با کارایی بالا
- تنظیم پارامتر کنترل کننده دمای گسترده
- مطابقت با پنل های LCD با روشنایی بالا
- پشتیبانی فنی طراحی قاب مکانیکی
هر پانل لمسی تحت بررسی دقیق کیفیت داخلی قرار می گیرد:
- تست عملکرد 100٪
- دقت لمسی و کالیبراسیون خطی
- بازرسی آب بندی ضد آب
- تست چرخه دمای بالا / پایین
- تست لرزش و شوک
- تست ایمنی ESD
- اعتبارسنجی عملکرد EMI
- بازرسی ظاهری نوری
- تست پیری مداوم
- تست ضربه سقوط بسته بندی
اطمینان حاصل کنید که محصولات در شرایط عالی به دست مشتری می رسد.
به عنوان یک تولید کننده حرفه ای صفحه نمایش لمسی صنعتی، SKY-TDM خدمات OEM و ODM یک مرحله ای منعطف را متناسب با نیازهای مشتری ارائه می دهد. با تجربه پروژه گسترده در تجهیزات سنگین خارج از بزرگراه، ما خدمات جامعی از جمله انتخاب LCD، طراحی پنل لمسی و اتصال نوری را ارائه می دهیم. ما با پشتوانه بیش از 10 سال تجربه تولید در بخش صنعتی، زنجیره تامین پایدار و پشتیبانی فنی سریع را تضمین می کنیم. علاوه بر این، سیستم مدیریت کیفیت دارای گواهی ISO ما به طور کامل هرگونه نگرانی پس از فروش را برای مشتریان خود حذف می کند.
پاسخ: زیرا محیط عملیاتی ماشین آلات ساختمانی به ویژه پیچیده و متغیر است. در چنین شرایطی، صفحه نمایش های لمسی مقاومتی در مقایسه با صفحه نمایش های خازنی، پایداری بالاتری را ارائه می دهند و عملکرد قابل اعتماد را در هر محیط سختی تضمین می کنند.
ج: بله. با استفاده از مواد با دمای گسترده و کنترل کننده های درجه صنعتی، از عملکرد تا -30 درجه سانتی گراد پشتیبانی می کند. علاوه بر این، تنظیم بیشتر در دمای پایین را می توان با توجه به نیازهای پروژه خاص اجرا کرد.
ج: قطعا. با تقویت مدار چاپی انعطاف‌پذیر (FPC)، با استفاده از چسب‌های ساختاری درجه صنعتی، و بهینه‌سازی نصب کنترل‌کننده، عملکرد ضد لرزش آن در کاربردهای ماشین‌آلات سنگین به طور قابل توجهی افزایش می‌یابد.
ج: بله. صفحه نمایش لمسی مقاومتی تحت فشار به طور یکپارچه با دستکش های ضخیم کار، قلم ها و سایر ابزارهای نارسانا کار می کند و نیازی به تنظیمات سخت افزاری اضافی ندارد.
A: کاملا قابل تنظیم ما ابعاد متناسب، رابط‌های سفارشی، شیشه پوشش سفارشی، طرح‌بندی کابل‌های سفارشی، چاپ آرم، و پشتیبانی فنی جامع برای یکپارچه‌سازی مکانیکی ارائه می‌کنیم.
ج: بله. سیستم لمسی با معماری EMC درجه صنعتی ساخته شده است، محافظ الکترومغناطیسی، زمین بهینه شده، و حفاظت داخلی ESD (تخلیه الکترواستاتیک) را برای اطمینان از عملکرد پایدار در محیط های خودرو با تداخل بالا، یکپارچه می کند.
A: این کاملا برای ماشین آلات ساخت و ساز، تجهیزات معدن، ماشین آلات کشاورزی، وسایل نقلیه جنگلی، وسایل نقلیه صنعتی خارج از بزرگراه، سیستم های کنترل دریایی و تجهیزات اتوماسیون در فضای باز مناسب است.
ج: بله. فراتر از پانل های لمسی مستقل، ما خدمات جامعی از جمله تطبیق ال سی دی، اتصال نوری، یکپارچه سازی برد کنترلر، شیشه پوشش سفارشی و ماژول های نمایش تمام شده را ارائه می دهیم که به طور خاص برای ماشین آلات صنعتی و ساختمانی طراحی شده اند.
آماده منبع قابل اعتمادپانل لمسی مقاومتی 8 سیم 10.1 اینچیبرای ماشین آلات ساختمانی شما؟ الزامات دقیق خود از جمله اندازه، رابط، درجه آب بندی و مشخصات دما را برای ما ارسال کنید. SKY-TDM سفارشی سازی انعطاف پذیر، نمونه برداری به موقع و تولید انبوه پایدار را ارائه می دهد. برای شروع بحث پروژه خود با ما تماس بگیرید.
